基于单片机的工业数据采集模块设计(附电气原理图,程序)

来源:56doc.com  资料编号:5D12905 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D12905
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

基于单片机的工业数据采集模块设计(附电气原理图,程序)(论文13000字)
摘要
数据采集是将模拟信号转换为数字信号、并进行存储和计算机处理显示的过程。数据采集技术是信息科学的一个重要分支它。基于单片机的工业数据采集模块随着技术水平的发展越来越广泛地应用到各个领域。
数据采集模块是将工业现场变送器输出的标准电压、电流信号转换成数字信号后通过通信接口输出的设备。用来研究信息数据的采集、存储、处理及显示等工作。它与传感器技术、信号处理技术、计算机技术一起构成了现代检测技术的基础。显示系统是将数据采集模块的数字信号以人可以接受的方式显示。显示系统是电子领域中不可缺少的一部分。液晶显示器LCD具有显示信息丰富、功耗低、体积小、重量轻、超薄等许多其他显示器无法比拟的优点。LCD可分为段位式LCD、字符式LCD和点阵式LCD。本次设计采用的是点阵式液晶显示。结合现有知识水平。本文主要介绍采集直流电压信号测量显示。先由ADC0809实时采集电压源的电压信号。将其转换为数字信号然后由单片机读取转换结果。并将其转化为BCD码。接着送达液晶屏显示。通过RS-485C串口与上位机进行数据通信。
关键词:数据采集;单片机;A/D转换器;LCD液晶显示器

Abstract
Data acquisition is the process to convert analog signals to digital signals and store them, then process and display them by computer. Data acquisition is an important branch of information science, researching the collection of data information, storage, treatment and control work. Together with sensor technology, signal processing technology,computer technology, it constitute the basis of modern detection techniques. Display system show the digital signal to people in a acceptable way.The field of electronic display system is an indispensable part,Liquid Crystal Display (LCD) display with information-rich, low power consumption, small size, light weight, thin, etc.can not be compared with other display. In recent years been widely used in single-chip smart control devices, instrumentation and low-power electronic products. LCD can be divided into Dan-style LCD,character-type LCD and dot matrix LCD. This is based on dot-matrix liquid crystal display. Combined with the existing level of knowledge, this paper mainly introduce 0~5V DC voltage signal measurement display. Firstly, real-time acquisition the voltage signal of voltage source by ADC0809, convert it to digital signal, and then read the converting results by single-chip and convert into a BCD code, and then served on the LCD screen display.
Keywords:data acquisitio;single-chip;A/D converter;LCD Monitor


基于单片机的工业数据采集模块设计
基于单片机的工业数据采集模块设计


目录
摘要    1
第1章 绪论    5
1.1课题背景    5
1.2国内外研究现状    5
1.2.1国内数据采集研究现状    5
1.2.2国外数据采集研究现状    6
1.3课题目的及意义    7
1.4课题要求    7
1.5课题应用技术选择    8
1.6单片机简介与选择    8
1.7Modbus通讯协议    10
1.8本章小结    10
第2章 系统硬件设计    11
2.1研究方案及预期达到的目标    11
2.1.1研究方案及总体框图的设计    11
2.2预期目标    11
2.3单片机的最小系统    12
2.4A/D转换器ADC8089    13
2.5点阵式液晶LCD    16
2.6通讯收发器MAX485    17

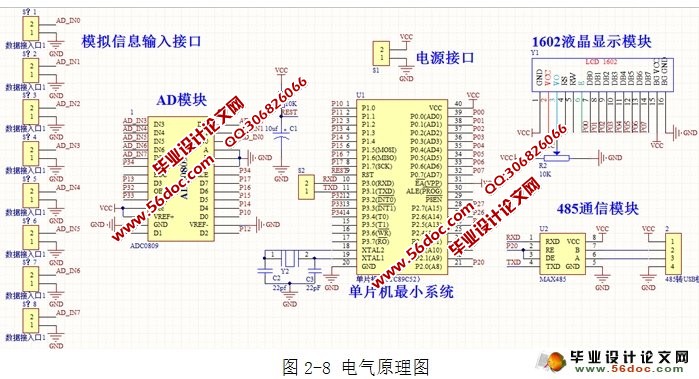

2.7设计总的硬件电气原理图    17
2.8本章小结    18
第3章 系统软件设计    18
3.1系统软件流程图    18

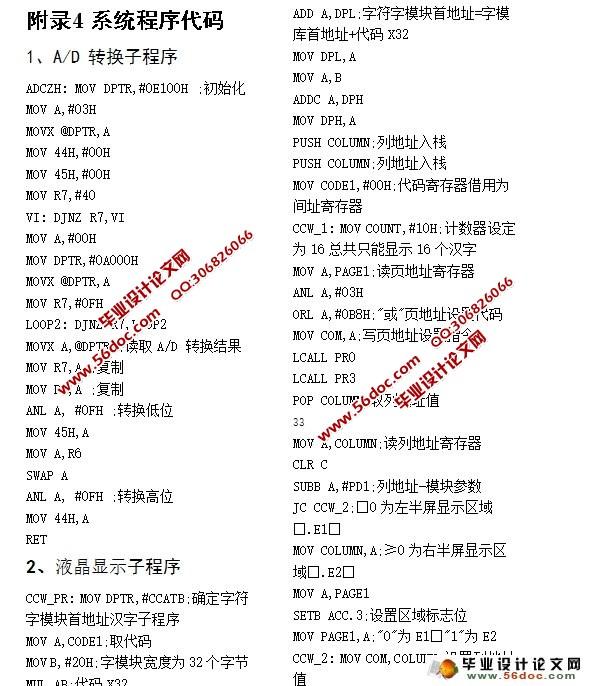

3.2A/D 转换子程序    19
3.3液晶显示子程序    20
3.4通信设计    27
3.4.1串行通讯的分类    27
3.4.2模块的串行通讯方式设计    28
3.4.3定时器T0的初值    29
3.4.4CRC校验    29
3.5本章小结    30
第4章 系统的调试    31
4.1硬件调试    31
4.1.1电路的组装    31
4.1.2电子器件的焊接与调试    31
4.2软件调试    31
4.3本章小结    32
结论    33
致谢    34
参考文献    35
