滴液速度检测与警报装置设计(附电路图)

来源:56doc.com  资料编号:5D13344 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D13344
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

滴液速度检测与警报装置设计(附电路图)(任务书,开题报告,外文翻译,论文说明书10000字)
摘 要
本文详细地介绍了使用红外光电对管检测输液点滴速度以及输液的液面位置,并且为了控制滴液的速度选用了步进电机。整个系统的核心点就是单片微机,并且利用了一些外围电路获得辅助调控的效果,设计了便捷、有效的滴液速度检测设备以及液位警报设备。该装置具有相当全面的功能,可以通过对滴液速度以及液面的检测并与设定值进行对比的步骤,对滴液速度进行反馈和调控,并可以实时的讲当前的滴液速度清晰地显示在屏幕中,对液体的速度调控的范围可以达到0滴/分-100滴/分的范围。每当液面较低到预计的警戒线之后可以自行发出警报。

关键词:光电对管、单片机、数码显示电路、步进电机以及驱动电路

Drip speed detection and alarm device
ABSTRACT
This paper describes the use of infrared photoelectric tube detection level and drip infusion of speed, and thus to control the stepper motor speed drops. Complete systems are microcontroller as the core, and to some of the peripheral circuit further assistance, design a convenient and effective dropping speed detection equipment and level alarm device. This device has a more comprehensive feature can be achieved by dropping speed detection and comparison with the set value of the dropping speed feedback and control, and real-time speaking current drip rate clearly displayed on the screen, liquid speed regulation range up to 0 drops / min -100 drops / min. Whenever a lower level after the warning level can be expected to alert their own. This paper describes the hardware and software design of the device.
Key words: Stepper motor ; microcomputer ; photoelectric sensors

本设计主要的执行件是光电传感器、单片机以及步进电机,与之相对应的电路所需要的有:步进电机驱动电路、按键电路、数码显示电路、红外传感器等其他电路。本系统所选用的单片机的型号是属于52系机型的AT89C52式。

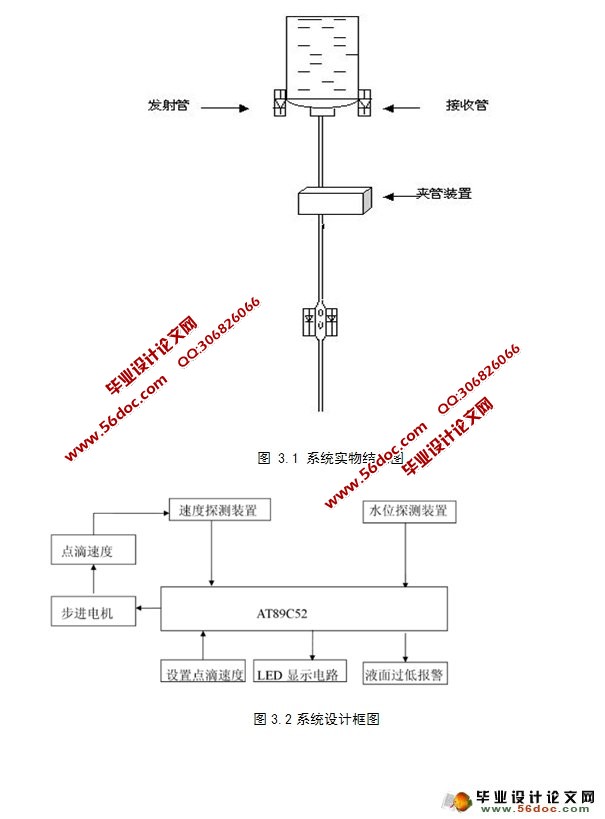

我们可以看到,单片机AT89C52型负责对于整个电路设计以及液体速度检测、液面高度变化检测的整体调控。首先设定一个安全的点滴速度,实际点滴速度的大小值传输到速度探测装置中,向单片机芯片发出指令,再由单片机控制步进电机将点滴速度调控在恒定安全速度之中,并且用LED显示出速度的数值。维持这个过程直到整个液体的液面下降到水位探测装置检测到了液面,将这一信息传递给单片机集成电路之后,发出液面过低的蜂鸣警报。


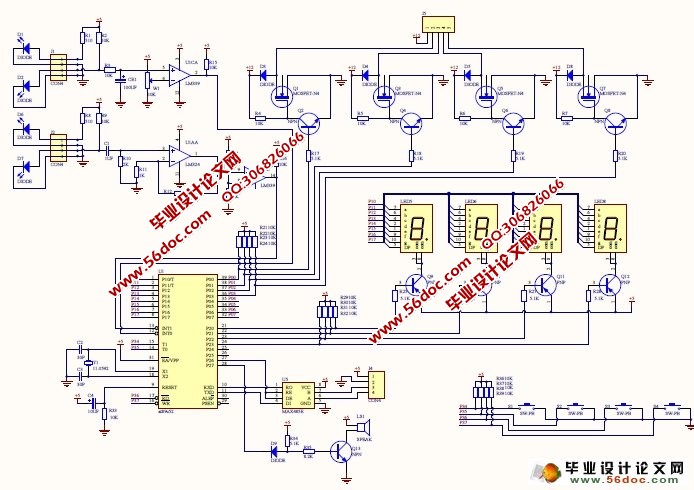

滴液速度检测与警报装置设计(附电路图)

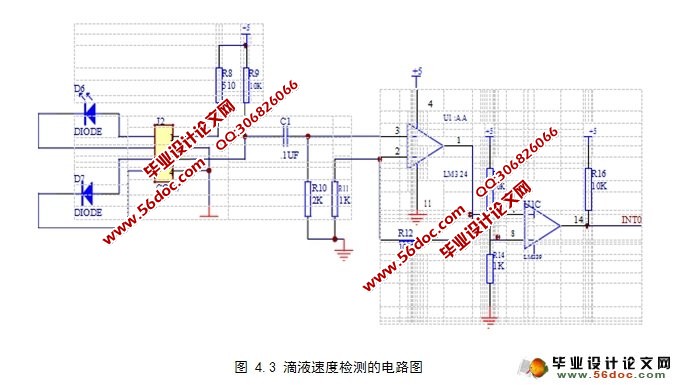

滴液速度检测与警报装置设计(附电路图)
滴液速度检测与警报装置设计(附电路图)
滴液速度检测与警报装置设计(附电路图)
