基于单片机交通控制器的设计(附主程序,电路原理图)

来源:56doc.com  资料编号:5D14064 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D14064
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

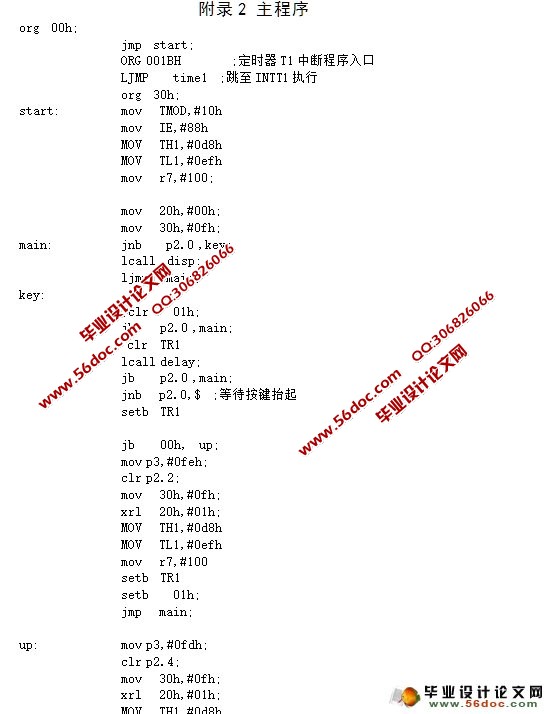

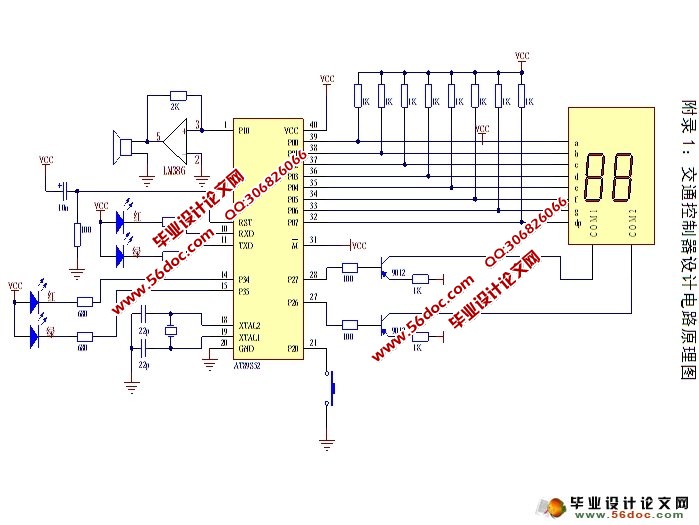

基于单片机交通控制器的设计(附主程序,电路原理图)(任务书,开题报告,中期报告,论文8300字)
本文设计的交通控制器设计属于小型智能自动化控制系统。利用单片机进行控制,实时时钟芯片进行记时,外加掉电存储电路和显示电路,可实现数码的显示和声音报警。交通控制器既可广泛应用于铁路与公路的交叉口,也可应用于安排不了人手看管的交叉路口。因而,此设计具有相当重要的现实意义和实用价值。
系统概述

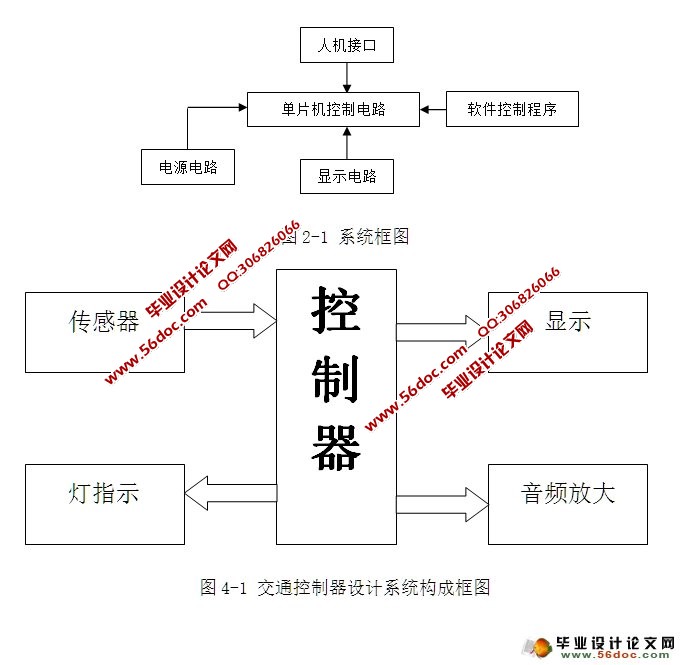

本设计以AT89S52单片机为核心,构成单片机控制电路,结合LM386芯片,显示15秒倒计时,并进行报警,同时完成对它们的自动调整和掉电保护,全部信息用数码管显示。软件控制程序实现所有的功能。整机电路使用+5V稳压电源,可稳定工作。系统框图如图2-1所示,其软硬件设计简单,时间记录准确,可广泛应用于长时间连续显示的系统中。

系统硬件电路的设计
按照系统设计功能的要求,初步确定设计系统由主控模块、时钟模块、存储模块、键盘接口模块、显示模块和闹铃模块共6个模块组成,电路系统构成框图如图4-1所示。主控芯片使用52系列AT89S52单片机,时钟芯片使用美国DALLAS公司推出的一种高性能、低功耗、带RAM的实时时钟芯片DS1302,存储模块采用美国ATMEL公司生产的低功耗CMOS串行EEPROM存储芯片AT24C02。DS1302作为主要计时芯片,可以做到计时准确。更重要的是,DS1302可以在很小电流的后备 (2.5~5.5V电源,在2.5V时耗电小于300nA)下继续计时,并可编程选择多种充电电流来对后备电源进行慢速充电,可以保证后备电源基本不耗电。


基于单片机交通控制器的设计(附主程序,电路原理图)
基于单片机交通控制器的设计(附主程序,电路原理图)
基于单片机交通控制器的设计(附主程序,电路原理图)
