基于ARM9的RFID读卡器设计(含电路图,程序清单)

来源:56doc.com  资料编号:5D15303 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D15303
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

基于ARM9的RFID读卡器设计(含电路图,程序清单)(论文7400字)
摘要
RFID是一种非接触式的自动识别技术,它通过射频信号自动识别目标对象并获取相关数据,识别过程无需人工干预,是一种新的自动识别技术[1]。RFID是利用射频的方式进行非接触的双向通信,而非接触式IC 射频卡成功地解决了无源(卡中无电源) 和免接触这一个难题。RFID具有非接触、长距离工作、适应环境能力强、可识别运动目标等优点,射频识别技术已经在越来越多的领域内出现,因此,对射频卡的开发应用也具有一定的现实意义。本文的设计是基于Philips公司的Mifare1 S50/S70芯片的射频识别系统的设计方案,设计一套以ARM微处理器为MCU的射频识别读写器系统,设计RF 接口电路,制作相应的硬件电路模块,分析非接触式IC 卡系统的通信协议,通过Keil C软件编程实现读写器与非接触式IC 卡系统的通信,并完成校园卡考勤系统。

关键词: RFID; 自动识别; ARM; 非接触式IC卡; Keil C

Abstract
RFID is a non-contact automatic identification technology,it identify target and get the related data through radio frequency signal automatically,the identification process without human intervention, is a kind of new automatic identification technology. RFID for non-contact two-way communication by the way of radio frequency, and non-contact IC radio frequency card has successfully solved the difficulty problems: without power supply and non-contact. RFID has many advantages: non-contact,long-distance work,good adaptability for environment and can recognize the moving objects,RFID technology has appeared in more and more field,so the development and application of radio frequency card also has certain practical significance. The design of this article is based on the Mifare 1 S50 / S70 chip radio frequency identification system which produced by Philips company,and then design a RFID read-write device and the corresponding hardware circuit module and the RF interface circuit based on ARM microprocessor,and completed the communication between the reader and the non-contact IC card system and campus card attendance system through the software programming with Keil C at last.
Keywords:  RFID; automatic identification;  ARM; non-contact IC card; Keil C

本文主要工作
本论文是从查阅有关射频识别读写器的国内外文献开始的,首先对射频识别技术有了初步的认识,继而巩固理论知识并深入探索,设计制作规划。本文以三星的ARM芯片S3C44B0X为主控制器,并以Philips公司的Mifare 1 S50/S70芯片为射频识别系统,设计了一套基于ARM9的RFID的射频识别读写器系统,设计射频识别 接口电路以及天线电路,制作相应的硬件电路模块,分析非接触式IC 卡系统的通信协议,完成IC卡 系统软件编程。
本文有五章组成,第一章是绪论,介绍课题国内外研究现状及本文主要工作;第二章是RFID基本原理,介绍了系统结构框图以及各个组件的理论基础知识;第三章是介绍非接触式IC卡,主要讲解IC卡的特点等相关内容;第四章是读写器硬件电路设计,主要讲解了芯片的选择以及各模块的电路接口;第五章是系统软件设计,介绍了主程序流程图和按键程序以及射频读写模块程序流程图。


基于ARM9的RFID读卡器设计(含电路图,程序清单)
基于ARM9的RFID读卡器设计(含电路图,程序清单)
基于ARM9的RFID读卡器设计(含电路图,程序清单)


目录
1 绪论    1
1.1  国内外研究现状    1
1.2本文的主要工作………………………………………………………
2  RFID基本原理    4
2.1系统结构框图    4
2.2  射频理论基础……………………………………………….
2.3 读写器理论    4
2.4  RFID的标签识别协议    7
3 非接触式IC卡介绍    9
3.1 非接触式IC卡的特点、分类和国际标准    9
3.2 ISO1443标准介绍    10
4 RFID读写器硬件设计    11
4.1 硬件电路设计    11
4.1.1 处理器的选择    11
4.1.2 射频识别读卡芯片的选择    12
4.2 读写器硬件结构框图    12
4.2.1功能框图        13

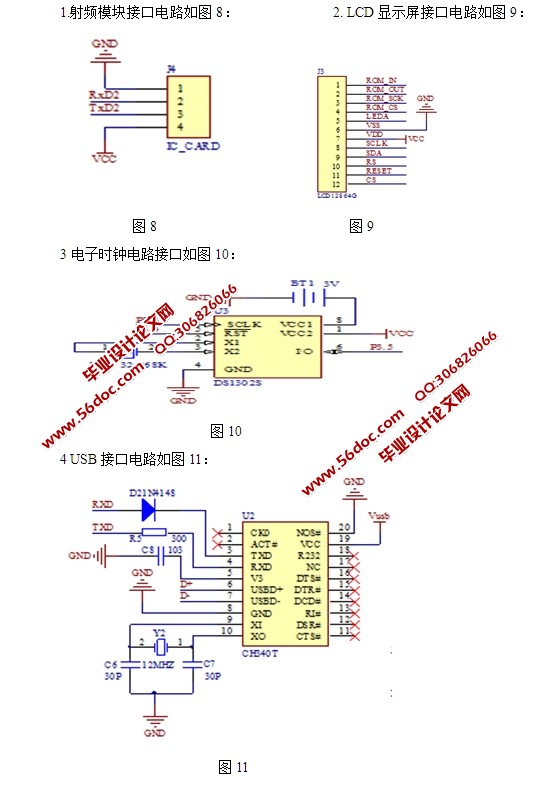

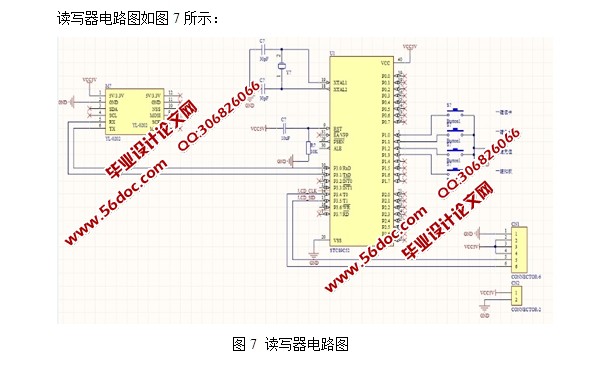

4.2.2 电路原理图    14
5 软件设计    17
5.1 程序设计    18
5.1.1 主程序流程图    20
5.1.2 按键程序设计    21
5.1.3 射频读写模块的程序设计    21
致谢    23
参考文献    24

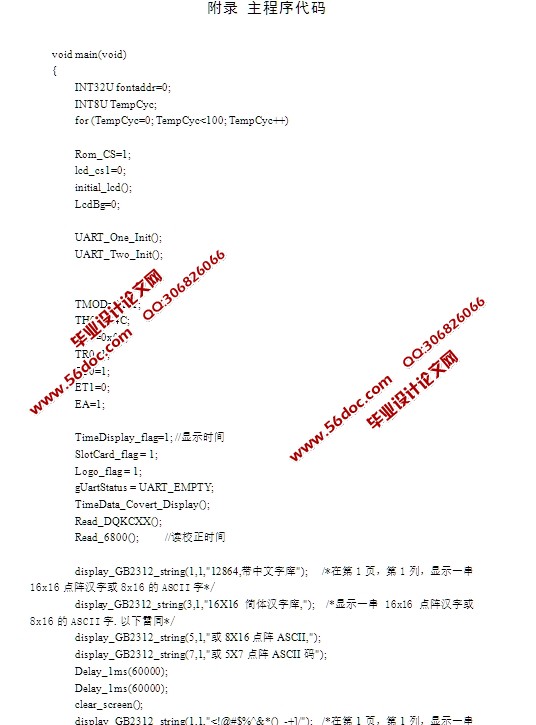

附录 主程序代码    25
