基于单片机无线遥控倒计时器的设计(含电路图,程序)

来源:56doc.com  资料编号:5D16215 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D16215
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

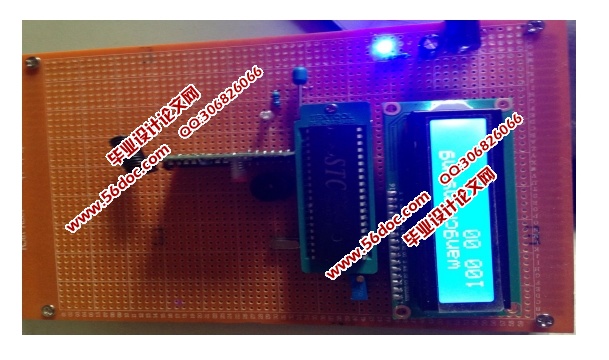

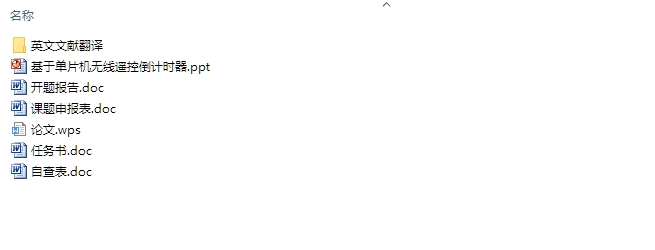

基于单片机无线遥控倒计时器的设计(含电路图,程序)(课题申报表,任务书,开题报告,中期检查表,外文翻译,论文14400字,程序,答辩PPT)
摘 要
本设计分析无线遥控系统的结构和特点,结合现代控制技术、微机技术以及单片机AT89C52处理器为代表的微电子技术设计无线倒计时系统,阐述系统设计要求、设计方案和实现方法。
系统是以单片机AT89C52最小系统作为控制系统,整个设计采用的是PT2262/PT2272无线遥控发射模块输入,当发射模块上的按键按下后,对应的无线遥控模块的输入模块就有一个高电平,当单片机采集到高电平就进行操作,采用delay延时方式,之前设置好时间,然后每过一秒时间往下减一秒,一旦减到0,就停止操作,蜂鸣器报警。此时1602 LCD液晶显示屏上将会实时的显示当前倒计的时间值,达到无线倒计时的设计目的要求。通过最后的操作表明,系统完全达到了设计要求,最终达到人机交互的目的。

关键词:单片机AT89C52;无线遥控模块;1602 LCD;倒计时

Abstract
The design structure and characteristics of the measurement and control system are analyzed combining with modern control technology, computer technology and single-chip processor AT89C52 as a representative of the microelectronics technology to design the wireless countdown system, expounds the system design requirements, design scheme and realization method.
System based on single chip microcomputer AT89C52 minimum system, a control system is the whole design USES PT2262 / PT2272 wireless remote control launch module input, after the launch button press on the module, the corresponding input module of the wireless remote control module have a high level, when the single-chip microcomputer to collect the high level would operate, adopts delay time delay method, set up time before, and then down every seconds minus one seconds, when reduced to 0, stop the operation, then little lights, buzzer alarm.The 1602 LCD screen will be real-time display the current of time value, to achieve the design of the wireless countdown.Through the last operation show that the system meets the design requirements completely, ultimately achieve the goal of human-computer interaction.

Key words:SCM AT89C52;The wireless remote control module;1602 LCD

1.2 设计内容
本课题研究设计的无线倒计时系统,主要设计是由PT2262/PT2272无线遥控发射模块输入,当发射模块上的按键按下后,对应的无线遥控模块的输入模块就有了一个高电平,当单片机采集到了高电平就进行操作,采用delay延时方式,之前设置好时间,然后每过一秒时间往下减一秒,一旦减到0了,就停止操作,然后小灯亮,蜂鸣器报警。此时1602 LCD液晶显示屏上将会实时的显示当前倒计的时间值,达到无线倒计时的设计目的要求。其功能强大,设计简单。
1.3 设计任务
利用单片机STC89C52、红外发光二极管、1602 LCD液晶显示屏、无线发射接收模块、蜂鸣器等设计出一个无线倒计时系统。该系统硬件部分由无线发射电路、无线接收电路、复位电路、晶振电路、液晶显示电路、蜂鸣电路、LED指示灯电路组成,系统能完成无线发射接收、LCD液晶实时显示、蜂鸣器报警和LED灯指示等基本的功能。
基本功能及主要实现有如下几个部分:
(1)显示
采用LCD1602显示能够实时的显示当前倒计的时间值。
(2)无线发射
采用PT2262无线发射模块,其模块中自带的四个按键输入,进行其命令信号的发送。
(3)无线接收
无线接收采用的PT2272无线接收模块,该模块能够将PT2262发射出来的信号进行解码,并进行数据处理。
(4)声光报警
采用蜂鸣器进行声音报警,利用LED灯进行灯光指示功能。
1.4 论文的章节安排
采用PT2262/PT2272无线遥控模块进行控制,当按键1按下后,对应的无线遥控模块的输入模块通道1就有了一个高电平,当单片机采集到了高电平就进行倒计时操作,一旦计时结束,则LED小灯亮,通过蜂鸣器响。当按键2按下后,对应的无线遥控模块的输入模块通道2就有了一个高电平,当单片机采集到了高电平就停止计时。
第一章概述
第二章系统设计方案:利用89C51单片机,采用delay延时方式进行计时。
第三章硬件设计:本设计采用1602LCD显示器,89C51单片机,2262无线发射模块和2272无线接收模块,蜂鸣器等主要硬件构成。
第四章软件设计:利用Keil与STC-ISP进行软件编辑。


基于单片机无线遥控倒计时器的设计(含电路图,程序)
基于单片机无线遥控倒计时器的设计(含电路图,程序)
基于单片机无线遥控倒计时器的设计(含电路图,程序)
基于单片机无线遥控倒计时器的设计(含电路图,程序)
基于单片机无线遥控倒计时器的设计(含电路图,程序)
基于单片机无线遥控倒计时器的设计(含电路图,程序)
基于单片机无线遥控倒计时器的设计(含电路图,程序)
基于单片机无线遥控倒计时器的设计(含电路图,程序)



目 录
第1章 概 述    1
1.1 设计目的和意义    1
1.2 设计内容    1
1.3 设计任务    2
1.4 论文的章节安排    2
第2章 系统设计方案    3

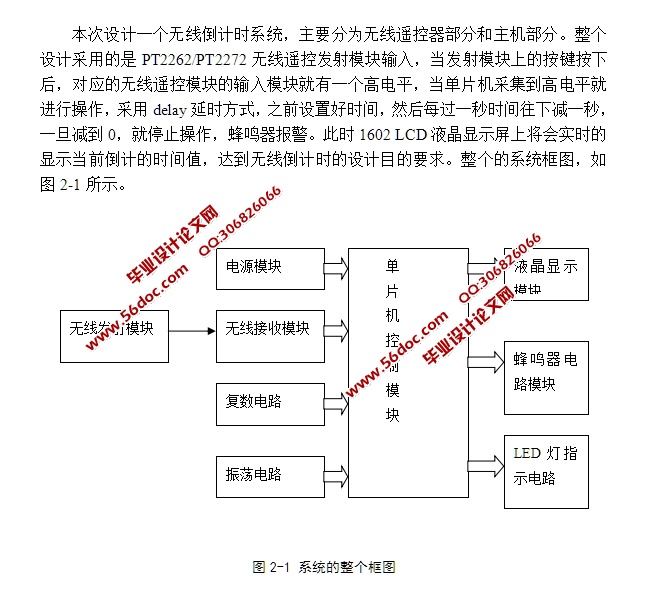

2.1 设计思路    3
2.2 遥控发射部分    3

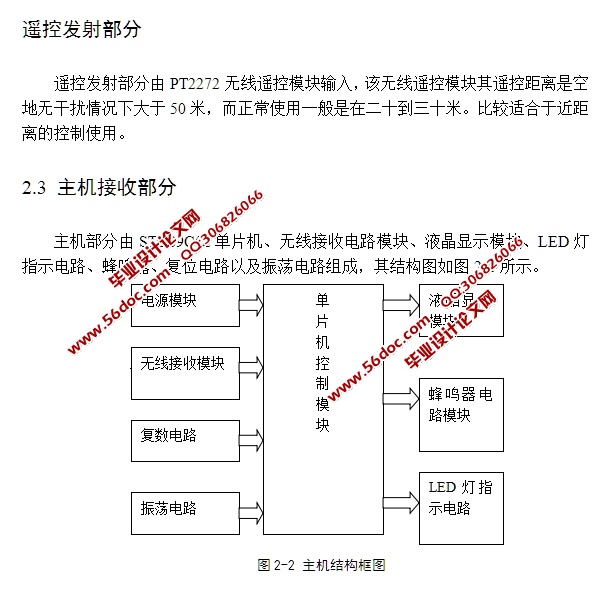

2.3 主机接收部分    4
2.4 无线模块的介绍    4
2.5 PT2262的无线编码模块    7
2.6 PT2272的无线解码模块    8
2.7无线收发模块的地址码设定    8
2.8 本章小结    8
第3章 硬件设计    9
3.1 单片机概述    9

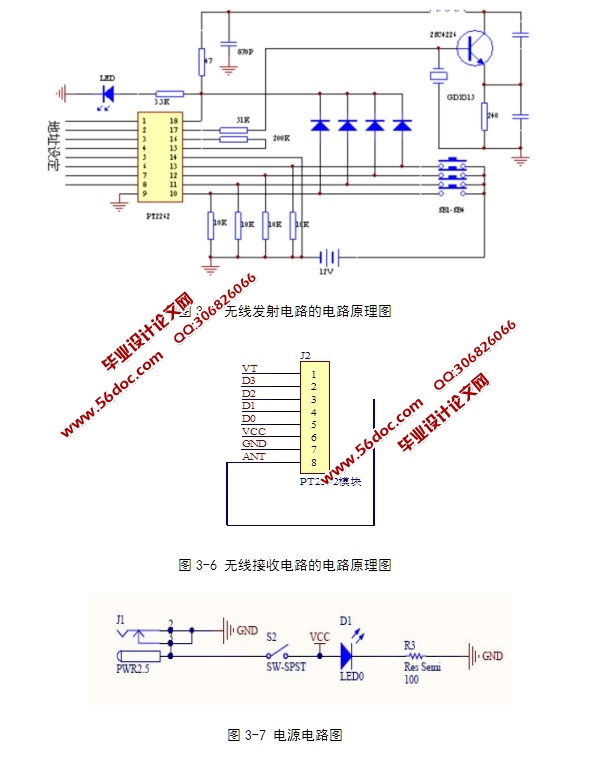

3.2 无线发射电路    13
3.3 无线接收电路    14
3.4 电源电路模块    15
3.5 液晶显示电路    15
3.6 LED灯指示电路    17
3.7 蜂鸣电路    17
3.8 本章小结    17
第4章 软件设计    18
4.1软件设计环境    18

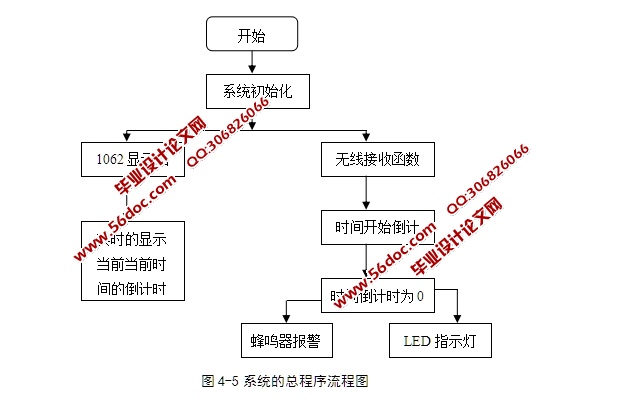

4.2系统的软件部分设计    21
4.3 本章小结    21
第5章 系统的调试过程    22
5.1 测试的方法及内容    22
5.2 测试的目的    22
5.3 测试的结果记录    22
结 论    24
参考文献    25
致 谢    26
附 录    27

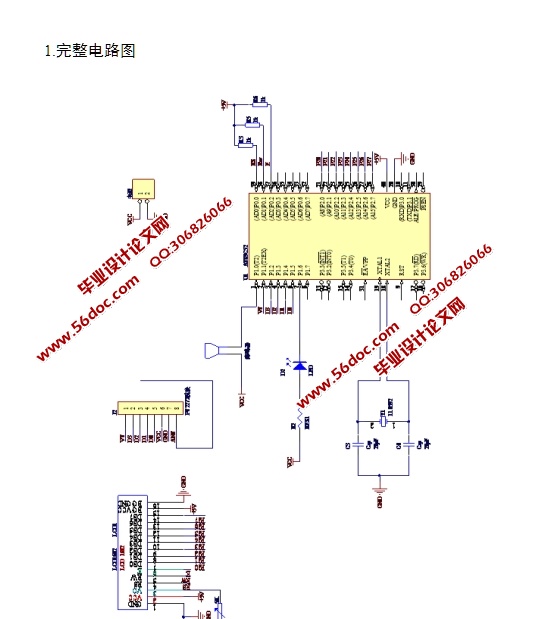

1.完整电路图    27

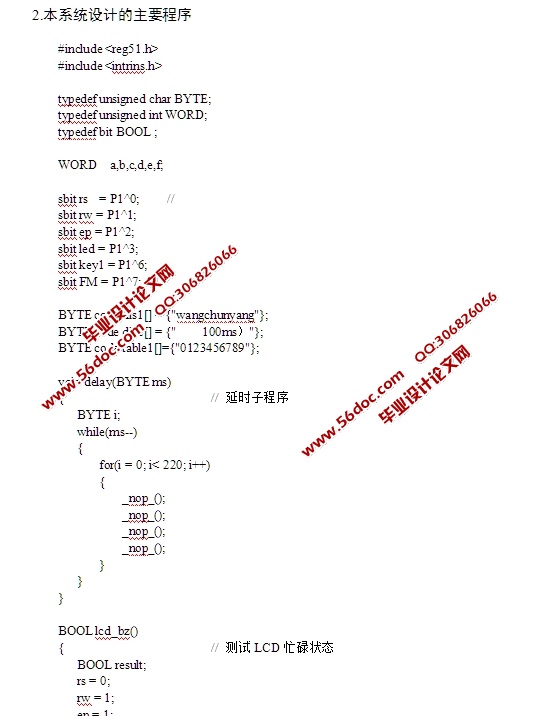

2.本系统设计的主要程序    28
