基于GSM的家庭安全报警系统设计(MCS-51单片机)

来源:56doc.com  资料编号:5D1643 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D1643
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

毕业设计说明书(论文)中文摘要

摘要:本系统介绍通过传感器、A\D模数转换和RS-232电平转换电路,用MCS-51系列单片机控制手机收发短信息,来实现 家庭安全报警的控制。借助系统模型,重点阐明GSM模块收发短信息的基本概念以及串口控制SMS的基本原理,PDU数据格式和符合GSM07.05协议要求的短信息发送和接收程序。鸡蛋介绍单片机控制GSM模块工作的软硬件实现过程,对各硬件设备的工作原理和接口电路的设计进行详细的阐述。传感器输出的模拟信号用ADC0809来选址选通道转换成数字信号送给单片机,单片机通过电平转换电路实现与GSM模块的串行通信口的连接,通过GSM公共通信网把短信息传送到用户手机上,用户就可以对家庭进行监控。

关键词:  GSM模块  短信息  单片机  RS-232  A/D转换  传感器

毕业设计说明书(论文)外文摘要

Title   Based on the GSM family security alarm system

Abstract:
Draw support from system model, expound GSM module receive and dispatch short basic conception and clusters of mouth of information control basic principle of SMS. Introduce one-chip computer control GSM software and hardware that module works realize the course briefly, enter to every hardware operation principle and design, interface of circuit of equipment one-chip computer control cell-phone receive and dispatch cell-phone realize. PDU data form and according with GSM07.05 short message that agreement require send and receive procedure, to how receive and dispatch with module, GSM of one-chip computer, message go on the discussion. Key introduction make with MCS-51 series cell-phone receive and dispatch short principle, form, circuit of hardware and data of PDU of information and accord with GSM07. The short message that 05 agreements require is sent / received the procedure, provide a application at the same time.

Key Words;  GSM module   Singlechip  Short message   RS-232  A/D switch

课题的开发背景
 随着生活水平的提高,提别是物质生活水平的不断提高,人们对自己的个人安全和家庭财产安全越来越重视,安全已成为一种市场需求;同时经济的飞速发展伴随着城市流动人口的急剧增加,给家庭防控增加了新的难题和提出了新的课题,传统的人防物防形式已难以适应社会形式发展的需求。科学技术的进步和普遍应用,进一步同动了智能化家庭的建设步伐,家庭安全技术防范系统已经从本地向远程监控发展,从社会的周边防范向家庭内部防控逐渐靠拢,家庭防盗报警系统在人们对美好生活的追求中迅速崛起。一个完善的职能家庭,具有便捷、安全、舒适、高档的生活环境,确保每一个家庭住户的声明财产安全,是建设本系统的最大意义和根本目的。GSM(Global System for Mobile communication)系统是目前基于时分多址技术的移动通讯体制中比较成熟、完善、应用最广泛的一种系统。目前已建成覆盖全国的GSM数字蜂窝移动通信网,是我国公众移动通信网的主要方式。主要提供话音、短信息、数据等多种业务。基于GSM短信息功能可以作成各种检测、监控数据信号和控制命令的数据通信系统,能广泛用于远程监控、定位导航、个人通信终端等。由于公众GSM网络在全球范围内实现了联网和漫游,建立上述系统不须再建专用通信网络,所以具有时事传输数据功能的短信息应用将得到迅速普及。

课题设计的意义
 目前,我国移动通信发展迅速,GSM网络已覆盖各大中小城市的主要通信干线,基于GSM网络的信息系统已经形成,GSM短信息、GSM移动定位系统的开发和推广应具有广泛的社会和经济效益,越来越受到人们的重视。特别是我国逐步富强,人们将更加关注自己的生命和财产安全,防盗系统产品的可靠性、准确及时性正在日益引起人们的关注。目前可以利用最先进的SMS手机短信息转发方式,通过GSM网络,当报警中心接警后可以自动将报警用户名称,报警用户地址、防区等信息,以中文短信息的方式发送给该住户手机上,以便住户早知道,也进行配合处理。报警中心投入不大,但是使用效果非常明显,这中防盗报警系统可广泛用于车辆、家庭、金融系统、银行、财务、库房等重要领域,具有体积小、易于隐蔽,直接利用GSM网络的覆盖功能和定位功能,成本底,无噪音,信号不易被屏蔽,工作安全可靠,可在全国范围内实现监控等优点,而克服了无法在远距离知道的缺点。相信,这钟防盗系统一定会得到广泛的应用。

课题完成的目的
 当游人非法入侵时将会触发相应的探测器,主要通过门磁,窗磁,红外探头,煤气泄露。烟感等探测器来感应异常的变化,当感应器感应到异常情况时,家庭报警控制器会立即将报警信号通过GSM网络,目前可以利用最先进的SMS手机短信息转发形式,当报警中心接警后可以自动将报警用户名称、报警用户地址、防区等关键信息,以中文短信息的方式发送给住户手机上,以便住户早知道,也进行配合处理。

系统组成原理
 本系统借助最可靠、最成熟的GSM移动网络,以最直观的中文短信息形式,直接把报警地点的情况反映到您的手机上。当家中有人闯如时,安装在相应部位的传感器马上就能检测到,并且会立即把信号传送到控制中心,经过一系列信号转化后,转换后的信号通过GSM网络传送到你的手几上,即是先把信息送到SMS服务平台,而后通过基站传送出去。整个传送过程只需几秒种的时间,能够和准确的通知年家中被检测的那一部分出了问题。以便于主人能够及时的采取补救措施。











目   录
1   绪论……………………………………………………………………… 1
1.1 课题的开发背景………………………………………………………………1
1.2  课题设计的意义………………………………………………………………………1
1.3课题完成的目的…………………………………………………………………………2
2系统设计原理…………………………………………………………………………………
2.1 系统组成原理……………………………………………………………………………
2.2 系统原理设计框图………………………………………………………………………

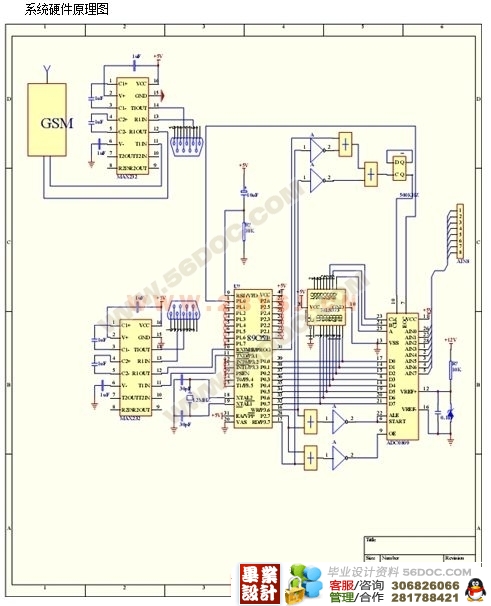

2.3    系统硬件电路原理图…………………………………………………………………
3基于 GSM 的 SMS 工作原理………………………………………………………………
3.1     串口控制 SMS 的工作原理…………………………………………………………
3.2     PDU 格式下短信息的接收…………………………………………………………
3.3     短信息的发送………………………………………………………………………
(毕业设计 )
4 GSM 模块简介………………………………………………………………………………

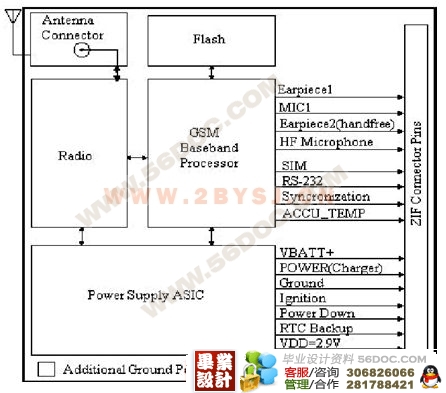

4.1    TC35 模块的结构功能………………………………………………………………
4.2    TC35 模块性能指标………………………………………………………………
4.3    外围应用电路…………………………………………………………………………
589C51 单片机结构及功能……………………………………………………………………

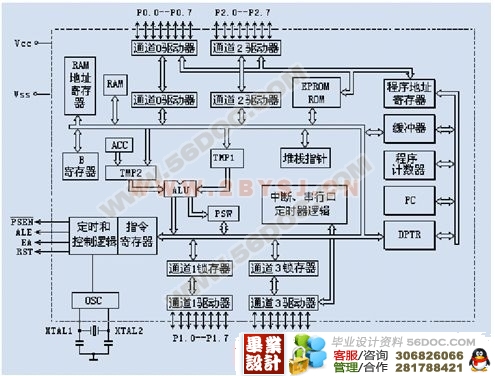

5.1    89C51 内部结构简介………………………………………………………………
5.2    98C51 的引脚功能说明………………………………………………………………
5.3    单片机串口通信原理………………………………………………………………
6 RS-232 电路设计…………………………………………………………………………

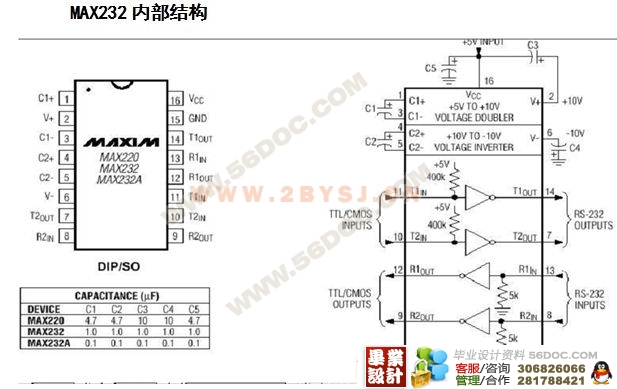

6.1    MAX232 内部结构……………………………………………………………………
6.2    RS-232 接口定义及连线……………………………………………………………
6.3    RS-232 与单片机接口………………………………………………………………
7 ADC0809 芯片简介及接口………………………………………………………………
7.1    ADC0809 芯片简介………………………………………………………………
7.2    ADCADC0809 的引脚功能…………………………………………………………
7.3    A/D 转换器的主要技术参数…………………………………………………………
7.4    ADC0809 与单片机接口………………………………………………………………
8传感器电路及接口…………………………………………………………………………
8.1    传感器的工作原理……………………………………………………………………
8.2    气体和门磁开关传感器…………………………………………………………
8.3    传感器与 ADC0809 的接口电路……………………………………………………
9系统软件设计………………………………………………………………………………
结  论…………………………………………………………………………………………
致谢 …………………………………………………………………………………………
参考文献  ……………………………………………………………………………………

基于 GSM 网络的家庭报警系统,通过利用 GSM 的 SMS 传输数据。经过我们进行多次模拟试验,证明上述系统设计性能良好,没有出现数据丢失的现象。证明上述设计是正确的。但在调试和试用阶段也遇到了如下问题:
(1) 接口电平
手机的电缆接口电平一般是 3V 左右,单片机系统的工作电压一般为 2.7~5.5V,范围较宽,为保证数据传输的正确,需在接口加 RS-232 电平转换电路。
(2) 部分地区无法使用
一些城市的 SMS 平台不允许使用缺省短消息服务中心号码的协议,只需在发送的PDU数据前面几个字节加上中心号码即可,详见本文发送实例。
(3) 不能接收已正确发送的短消息
除 GSM 的 SMS 信道拥塞原因外,主要是 PDU 中 PID 字节的设置,使得收到的信息要存入 SIM 卡,而 SIM 卡已满,故不再接收信息。改变 PID 的设置即可。
(4)收不到开机前的短消息
主要是发送数据时,对短消息有效时间 VP 值设置不当造成的。
