基于单片机控制的自动加料系统的设计

来源:56doc.com  资料编号:5D1649 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D1649
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

本设计的由单片机控制的自动加料系统是与料斗式干燥机配套的加料系统。根据加料工艺要求,其工作原理是:先将真空管关闭,启动电机,用低真空气流将塑料树脂粒子送入真空管,电机停转,再将粒子排入料斗,如此循环。
在设计的控制系统中,可用一个电机控制两个加料生产线,由方向阀切换。两个生产线既可单独运行,也可同时运行。假如两者同时运行,当一生产线输送结束后,判断到另一个生产线排料已经结束,那么,电机不停转而方向阀换向,从而为另一个生产线送料。这样可以发挥控制系统和电机的效率,从而实现供料自动化。
控制系统的控制器有单片机89C51和扩展电路组成,单片机控制继电器,继电器控制交流接触器,又由接触器控制电机等执行机构的运动。本控制系统可以根据送料工艺的需要,设置两条生产线的输送、排料、满料、空料等参数值,也可装载系统前次工艺参数值。

系统的主要技术参数:
(1) 用一台电机控制两条生产线

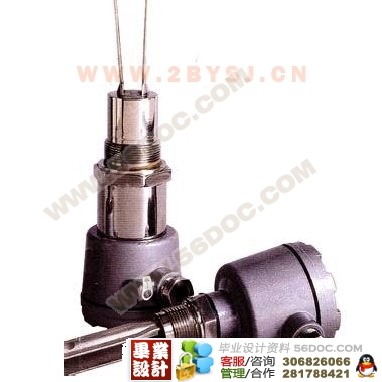

(2) 要能检测到满料状态,并显示出输送、排料、满料时间
(3) 时间误差:0.1秒
(4) 具有抗干扰能力

主电路采用AT89C51,由于AT89C51内含4KB容量,因此在设计中不需要外扩ROM。硬件电路主要有LED显示电路、键盘接受电路、继电器控制电路、EEPROM外部存储器扩展电路,以及看门狗MAX813L等组成。

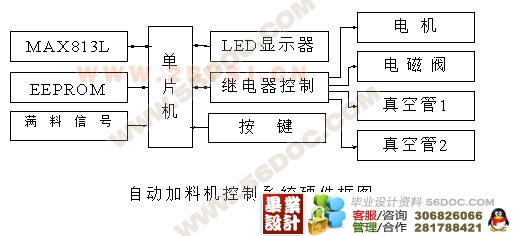

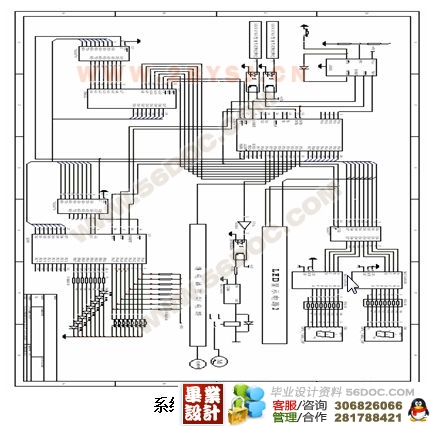

系统结构原理图

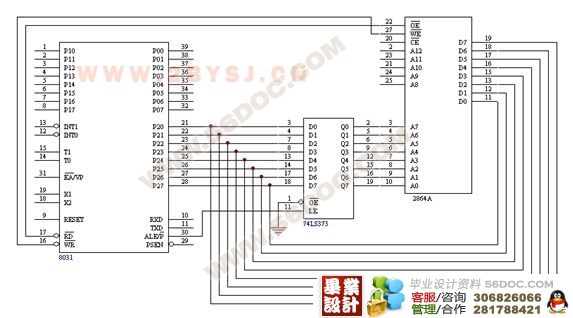

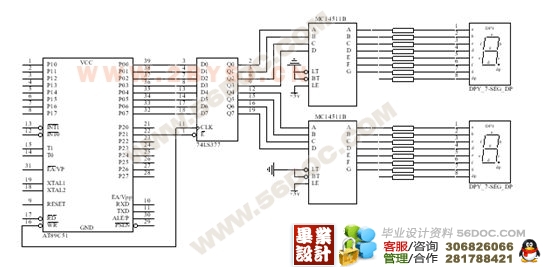

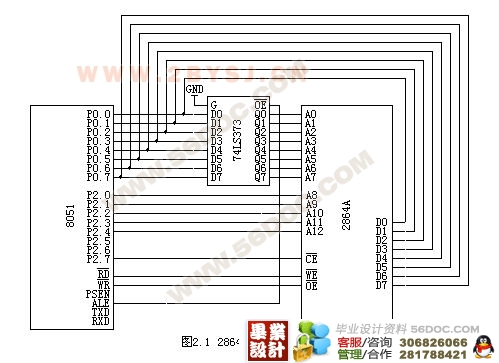

主电路采用AT89C51,由于AT89C51内含4KB容量,因此在设计中不需要外扩ROM。硬件电路主要有LED显示电路、键盘接受电路、继电器控制电路、EEPROM外部存储器扩展电路,以及看门狗MAX813L等组成。

软件设计
   程序设计包括主程序、中断程序、故障处理程序,系统中用到了两个定时器中断:定时器0每隔1.2s使P1.7产生脉冲信号;定时器1产生1s的定时,使
