基于单片机的区域环境监测系统设计(含电路图,程序)
来源:56doc.com 资料编号:5D16856 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D16856
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 密 保 惠 帮助
资料介绍
基于单片机的区域环境监测系统设计(含电路图,程序)(论文10000字)
摘 要
环境监测系统能够及时准确反应出环境质量问题以及在未来的变化形式,有助于治理环境。所以对区域内环境的监测系统进行研究是非常有必要的。

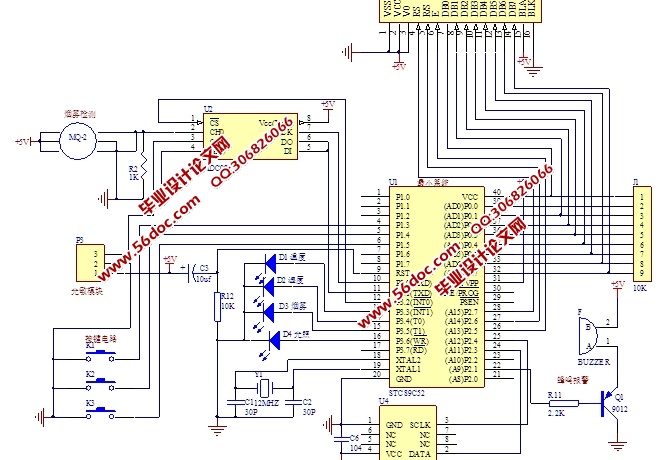

本次设计利用STC89C52、温湿度传感器、光敏电阻和MQ-2空气质量传感器设计一套室内环境的监测系统,完成对室内环境质量参数的监测,监测结果送LCD1602液晶进行显示。同时当采集值超过设置的报警上限值时,系统自动完成报警提示。文中完了环境监测系统的硬件设计和软件设计,硬件部分设计了主控系统电路、环境参数检测电路、显示电路和报警电路,并在此硬件上完成了软件的设计工作,实现对室内环境质量的检测。本系统具有检测范围广、测量精度高等优点,应用价值和市场推广前景。
关键词: 环境监测、STC89C52、传感器、智能检测
Abstract
Environmental monitoring system can timely and accurately reflect the quality of the environment and changes in the future, it will help to control the environment, so it is very necessary to study the monitoring system of the regional environment.
This design using STC89C52, temperature and humidity sensors, monitoring system design of photosensitive resistance and MQ-2 air quality sensor is a complete monitoring of the indoor environment, indoor environmental quality parameters, monitoring result to the LCD1602 liquid crystal display. At the same time when the acquisition value exceeds the upper limit alarm set value, the system automatically complete the design of hardware alarm. The software design and environment monitoring system over the hardware design of the main control system circuit, environment parameter detection circuit, display circuit and alarm circuit, and the hardware to complete the design work of software, realize the detection of the quality of the indoor environment. The system has the advantages of wide detection range, high measurement precision, application value and market prospect.
Keywords: Environmental monitoring; Stc89c52; Sensor; Intelligent detection
论文组织结构
(1)对本文的研究背景、以及所带来的影响做了阐述,详细论述了国内和其他国家的发展情况以及本次设计的重点内容。
(2)提出设计目标,根据设计目标确定系统架构,对系统架构的组成和工作原理进行说明。
(3)对硬件设计加以表述,硬件包括系统供电部分,单片机控制系统,传感器的采集部分、人机界面的显示部分等进行设计。
(4)对软件设计方面进行概述,然后是对的主流程,及各个子程序模块的工作流程进设计。
(5)对设计进行总结,并对未来的设计研究方向进行展望。
实现对室内环境的温湿度、烟雾浓度和光照强的采集,采集后的结果传给单片机机进行处理,处理完成后,送液晶进行显示,并将采集值和设置的报警值进行对比,超过最低报警值,发出报警提示音。本毕设计实现的具体功能如下:
(1)实现对室内环境温湿度的采集,温度采集范围在0~50℃,测量精度在+1℃,湿度的采集范围在0~90%RH,测量精度+1%RH;
(2) 实现对室内光照度的检测,测量范围在0~1000LUX,测量精度为+3LUX;
(3)实现对室内CH4和CO气体浓度的检测,测量灵精度+5%;
(4)能够实现设置温湿度、烟雾浓度和光照度的报警值设置,当采集值超过报警值时,能够发出报警提示音;
目 录
摘 要 (1)
第1章 引言 (2)
第1.1节 选题背景及意义 (2)
第1.2节 国内外研究现状 (2)
第1.3节 论文组织结构 (3)
第2章 系统整体方案设计 (3)
第2.1节 系统设计目标 (3)
第2.2节 系统总体结构 (3)
第3章 硬件系统设计 (4)
第3.1节 单片机最小系统设计 (5)
第3.2节 传感器采集电路设计 (6)
第3.3节 报警电路设计 (9)
第3.4节 液晶显示电路设计 (10)
第3.5节 键盘电路设计 (11)

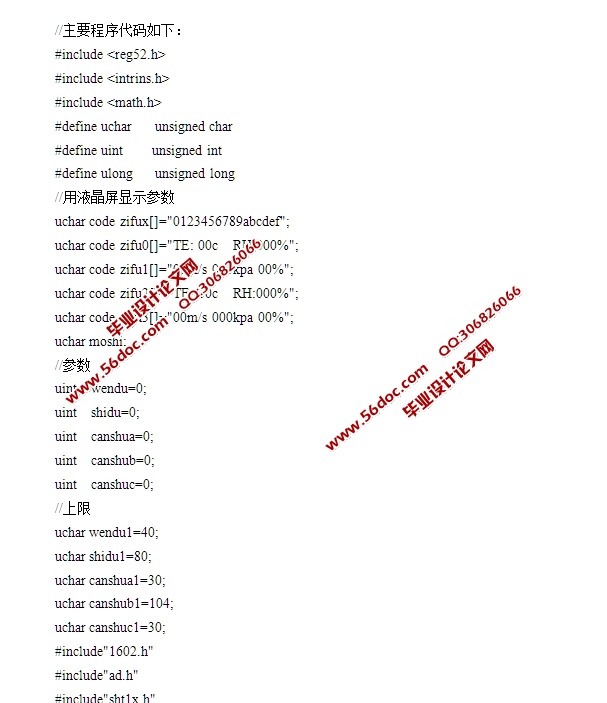

第4章 系统软件设计 (12)
第4.1节 软件设计概述 (12)
第4.2节 软件主流程设计 (13)
第4.3节 数据采集程序设计 (13)
第4.4节 显示程序设计 (16)
第4.5节 按键程序设计 (16)
总结与展望 (17)
参考文献 (18)
致谢 (18)
附录 (19)
|
