浴室水温控制系统设计(51单片机)

来源:56doc.com  资料编号:5D1708 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D1708
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

摘要
本文介绍了以51单片机为核心的温度控制器的设计,从硬件和软件设计两方面作了较为详尽的阐述。
关键词:数据采集,温度调节,温控系统,51单片机

Abstract
This paper introduces a temperature control system that is based on the 51 single-chip computer.The hardware composition and software design are described in detail of this Control System of Water Temperature.

Keywords :Data acquisition   Temperature regulation
Control system of water temperature
51 Single-chip Computer

绪论
温度控制是工业生产过程中进场遇到的过程控制,许多生产过程是以温度作为被控参数。温度控制系统是典型的控制系统。本文是以51单片机为基础设计的温度控制系统,通过各种电路辅助完成硬件电路设计,并且把程序模块化,方便固化到硬件电路中,有较高的可实现性。

单片机简介
2.1 单片机的由来
     单片机,专业名称—Micro Controller Unit(微控制器件),它是由大名鼎鼎的INTEL 公司发明的,最早的系列是MCS-48,后来有了MCS-51,现在还有MCS-96 系列,我们经常说的51 系列单片机就是MCS-51,它是一种8 位的单片机,而MCS-96 系列则是一种16 位的单片机,96系列根适合高速运行的场合 。后来INTEL 公司把它的核心技术转让给了世界上很多的小公司,所以世界上就有许多公司生产51 系列兼容单片机,比如飞利浦的87 LPC 系列,伟邦的W78L系列,达拉斯的DS87 系列,现代的GSM97 系列等等,目前在我国比较流行的就是美国ATMEL 公司的89C51,它是一种带Flash ROM 的单片机。Flash ROM 是一种快速存储式只读存储器,这种程序存储器的特点就是既可以电擦写,而且掉电后程序还能保存,编程寿命可以达到几千至几万次,所以我们的实验系统是可以反复烧写的。
单片机开发的整个过程,这个过程包括第一步—编辑源代码,第二步—编译源代码,第三步—程序仿真,第四步—芯片烧写(亦称编程)。











目  录
1绪论. .1
2单片机简介. .1
  2.1单片机的由来. .1
  2.2 MSC-51系列引脚图. .2
3 系统整体设计. 3
3.1设计要求.3
3.2总体设计方案. 3
3.2.1 硬件电路总体设计.3
3.2.2 软件电路总体设计.4
4 系统硬件设计.5
4.1 传感器的选择.5
   4.1.1 温度传感器的选择. .5

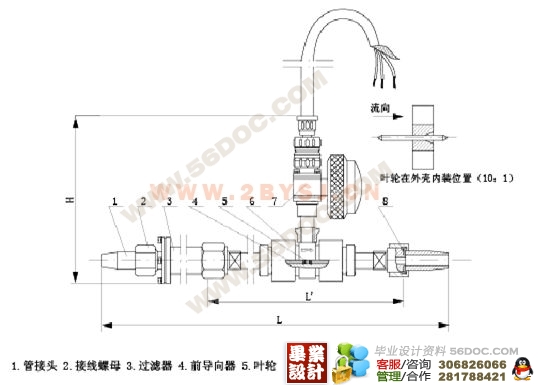

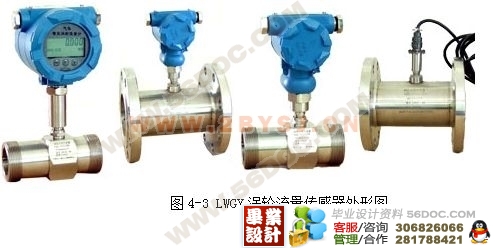

   4.1.2 流量传感器的选择. .6
4.2 温度调节器的选择. .9

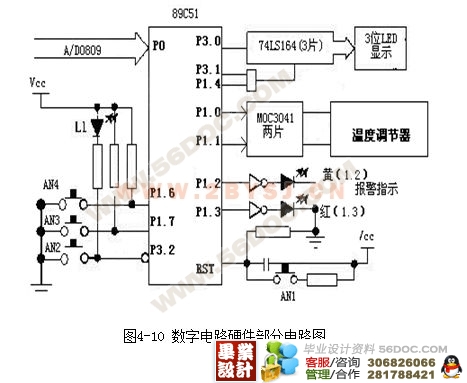

4.3 硬件电路设计10

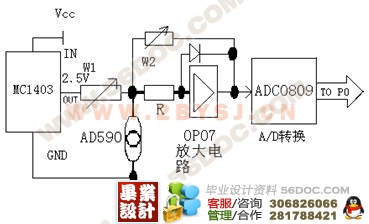

   4.3.1 AD590外围电路设计10

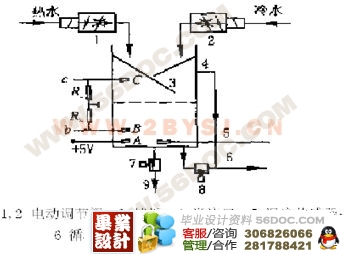

   4.3.2 电动单座调节阀的外围电路设计11
(毕业设计)
   4.3.3 键盘及显示的设计. 12
   4.3.4 掉电保护电路的设计.. 13
5 系统软件设计. ..14
   5.1 系统定义. 14
   5.2 程序框图及主要程序功能14
      5.2.1 主程序模块. .15
      5.2.2温度测量子程序框图16
      5.2.3 调整设定温度子程序框图.17
设计总结18
附录(显示子程序). 19
致谢21
参考文献22

附录:
程序清单:
显示子程序:
程序实例(ad.asm):
ORG 0000H   ‘伪指令,指明以下程序的起始地址
MAIN1:   ‘标号
ACALL DELAY ;  延时
ACALL AD ;  调用呼叫AD子程序
;将转换的数字量屏蔽高位低位送显
MOV 31H,30H   ‘将数据从30H口送到31H存储单元,备份
MOV A,30H     ‘将数据存储A寄存器,将28送A,28=1CH
ANL A,#0FH   ‘和00001111与00011100,屏蔽高4位得00001100
MOV DPTR,#SETTAB   ‘将数据表的首地址给DPTR
MOVC A,@A+DPTR    ‘取字符数据送A
MOV SBUF,A   ‘将显示的字符数据送SBUF,SBUF是与LED显示连接的接口
D1: JNB TI,D1   ‘TI不为0则转移到D1
CLR TI         ‘TI清零
;//////////////////////////////////////////////////
;将转换的数字量屏蔽低位高位送显
MOV A,30H  ‘取数据,例如28,“1E”送A寄存器
ANL A,#0F0H   ‘和11110000与,得高4位0001
SWAP A    ‘低4位与高4位互换,将0001送到A寄存器的低4位,得00000001
MOV DPTR,#SETTAB     ‘取字符数据首地址送DPTR
MOVC A,@A+DPTR     ‘将查到的字符数据送A寄存器
MOV SBUF,A    ‘将字符送SBUF显示
D2: JNB TI,D2    ‘TI不为0则转移
