基于单片机的脉搏测量仪设计(含PCB图,原理图,仿真程序,元件清单)

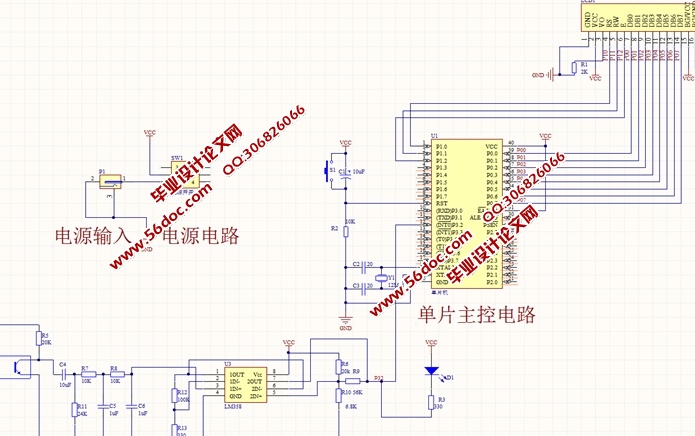

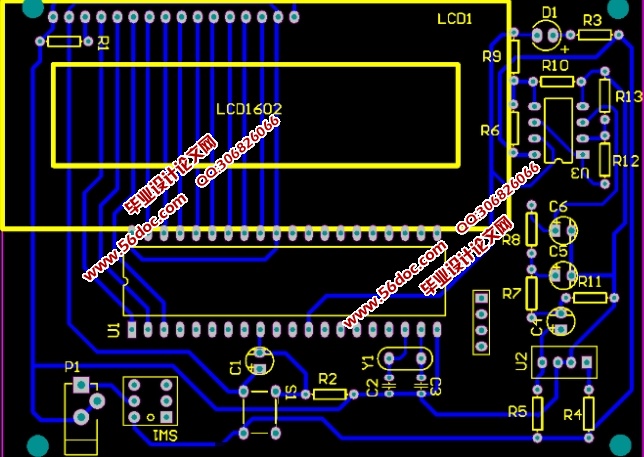

基于单片机的脉搏测量仪设计(含PCB图,原理图,仿真程序,元件清单)(课题申报表,任务书,开题报告,论文13000字,PCB图,原理图,仿真程序,元件清单)
Design of Pulse Measuring Instrument Based on Single Chip
基于单片机的脉搏测量仪设计
摘要： 脉搏测量仪在我们的日常生活中已经得到了非常广泛的应用,通过观测脉搏信号，可以对人体的健康进行检查，通常被用于保健中心和医院。为了提高脉搏测量仪的简便性和精确度，本课题设计了一种基于51单片机的脉搏测量仪。系统以STC89C52单片机为核心，以光电传感器利用单片机系统内部定时器来计算时间，由光电传感器感应产生信号，单片机通过对信号累加得到脉搏跳动次数，时间由定时器定时而得。系统运行中可以通过观察指示灯闪烁，若均匀闪烁说明测量值准确。系统停止运行时，能够显示总的脉搏次数和时间。经测试，系统工作正常，达到设计要求。
本设计利用红外光电传感器产生脉冲信号，经过放大整形后，输入单片机内进行相应的控制，从而测量出一分钟内的脉搏跳动次数，快捷方便。系统可以供用户测量当时的脉搏次数，同时还可以设定上限次数和下限次数，当测量的范围超过设定的范围则驱动蜂鸣器报警提醒，除此外用户还可以设定每天闹钟提醒测量，时间可以自行设定，结果最终可以把采集到的脉搏信号显示在LCD1602上。
关键词：STC89C52；脉搏测量仪；LCD显示器；光电传感器

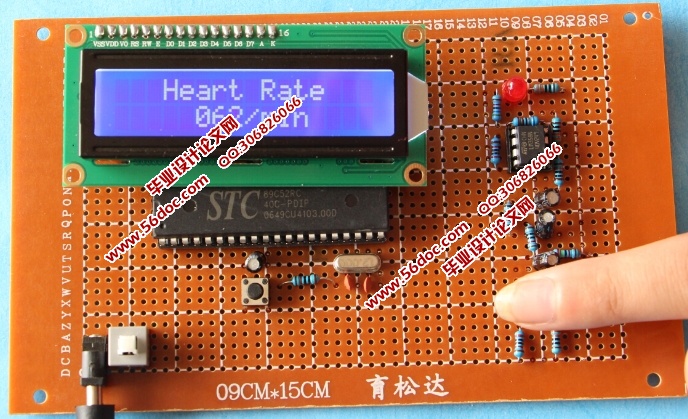

本系统由STC89C52、按键、LCD1602、光电传感器、运放等构成，脉搏测量的时候需要人把手轻轻的按在光电传感器上面，由于人脉搏跳动的时候，血液的透光性不一样会导致接收器那边接收的信号强弱不一样，间接的把人脉搏信号传回，通过运放对其进行放大、整形后连接到单片机的IO口，单片机利用外部中断对其进行计数，最终换算成人一分钟脉搏的跳动次数，最终显示在液晶屏上。


目  录
摘要    I
Abstract    II
引言    1
第一章 概述    2
1.1 选题的背景和意义     2
1.2 脉搏测量仪的发展与应用     3
第二章 总体方案的论证与设计    5
2.1主控模块的选型和论证     5
2.2显示模块的选型和论证     5
2.3传感器的选型和论证     5
2.4系统整体设计概述     6
第三章 系统硬件电路设计    8
3.1主控模块     8
3.1.1 STC89C52单片机主要特性     8
3.1.2 STC89C52单片机的中断系统     12
3.1.3单片机最小系统设计     12
3.2 LCD液晶显示器简介     12
3.2.1液晶原理介绍     13
3.2.2液晶模块简介     13
3.2.3液晶显示部分与STC89C52的接口     14
3.3信号采集电路设计     16
3.3.1传感器简介     16
3.3.2滤波电路     17
3.3.3放大整形电路     17
第四章 系统软件设计    17

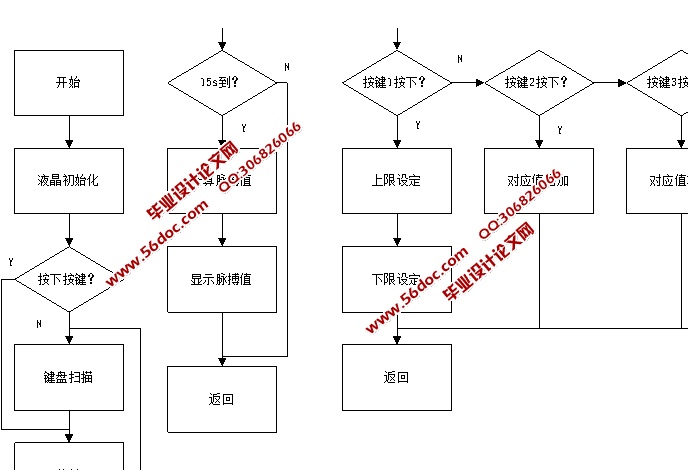

4.1系统软件总体设计     17
4.2程序设计原理     19
第五章 系统调试    21
5.1软件调试     21
5.2硬件调试     21
5.3调试结果     22
5.4误差分析     22
结论    24
致谢    25
参考文献    26

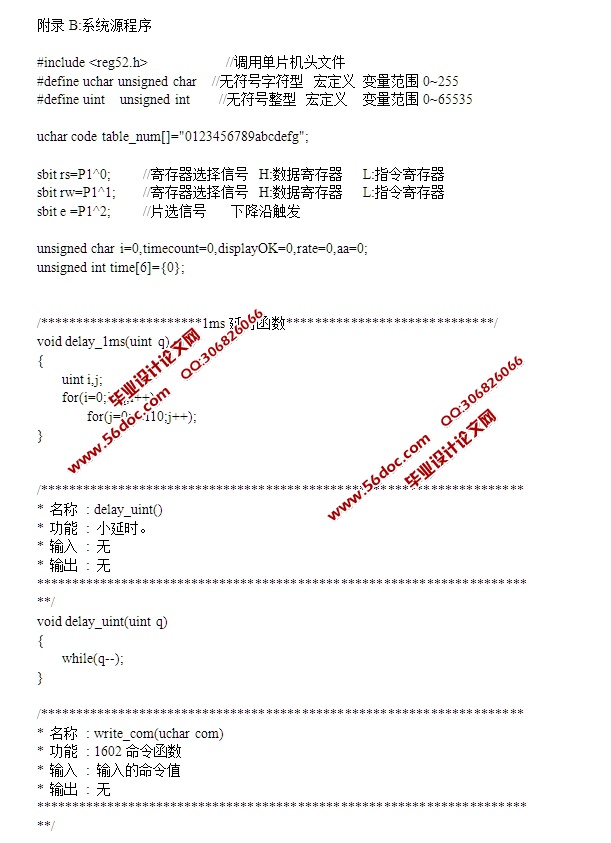

附录    27
