基于单片机的温室监控系统设计(附实物图,程序)(课题说明书,开题报告,中期检查表,论文12000字)
摘 要 本设计的主要内容包括基于单片机的温室监控系统设计的监控系统总体方案设计、硬件电路设计、软件设计、监控系统的调试及实验四大部分。本文将空气温度传感器、空气湿度传感器、光照强度传感器、二氧化碳传感器等环境因素采集器件连接单片机并与无线监控主机结合起来，通过监视与监控通用系统（MCGS），实现对数据实时传输的监控系统进行设计。系统主要包括主控模块、数据采集模块、远程管理平台等。监视与监控通用系统将数据信息进行整合处理后，可以将有效信息传送至用户终端，如移动端和PC端。管理者在用户端收到信息后，向温室中的监控系统发出指令，从而达到对温室进行控制的目的。
关键词 温室; 单片机; MCGS; 监控
Design of greenhouse monitoring system based on single chip microcomputer
Abstract The main content of this design includes four parts: the overall scheme design, the hardware circuit design, the software design, the debugging and experiment of the monitoring system. In this paper, the air temperature sensor, air humidity sensor, light intensity sensor, carbon dioxide sensor and other environmental factor acquisition devices are connected to the single chip microcomputer and combined with the wireless monitoring host, through the monitoring and monitoring general system (MCGS), to achieve real-time data transmission monitoring system design. The system mainly includes master control module, data acquisition module and remote management platform. After the data information is integrated and processed by the monitoring and monitoring general system, the effective information can be transmitted to the user terminal, such as mobile terminal and PC terminal. After the client receives the information, the administrator issues instructions to the monitoring system in the greenhouse, so as to achieve the goal of controlling the greenhouse.
Keywords greenhouse; Single chip microcomputer; The MCGS; monitoring
监测系统的基本架构
下层的监测系统主要是用来监测温室中的温度、湿度、二氧化碳浓度、酸碱度等环境因素，并且当各因素超出预先设置的范围时，会向上层系统发出警报[2]。控制温度和湿度的传感器、对二氧化碳浓度检测的传感器、光照强度大小辨析传感器、PH值大小检测的传感器等各种限制性客观环境因素的传感器共同组成了结构复杂的下层的检测系统构成
这个系统的模块划分由微处理器模块、报警模块和传感器模块组成。其中的外围模块都采用串行方式和主控模块的微处理器接口[3]。这个系统以STC89C52系列单片机为控制核心，实现温湿度、光照强度、二氧化碳浓度等因素的采集及显示的基本功能。
目 录
摘要及关键词 1
1 绪论 1
1.1 背景 1
1.2 系统的简要概括 1
2 监控系统总体方案 2
2.1 监测系统的基本架构 2
2.2 控制系统的基本架构 2
2.3 监控系统的总体架构 3
2.4 系统的工作程序 3
3 硬件系统设计 4

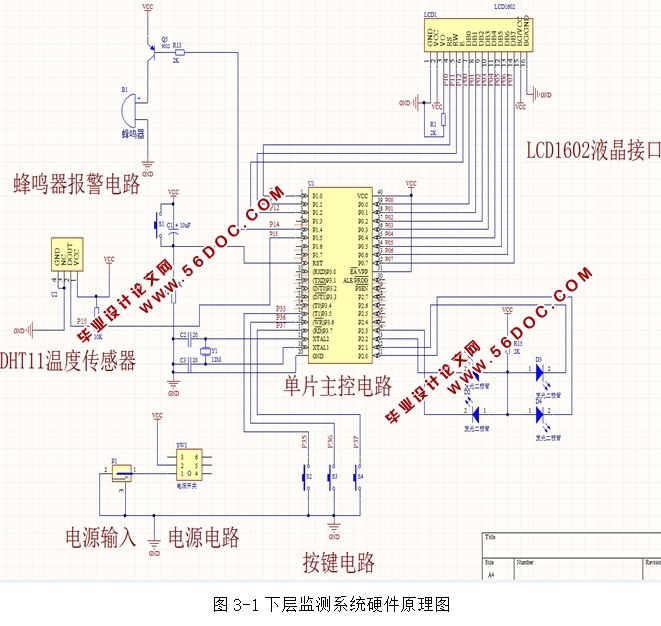

3.1 监测系统单片机的硬件设计 4
3.2 监测系统传感器的硬件设计 8
3.3 控制系统的硬件设计 10
3.4 系统的检测要点 10
3.5 数据传输网络 11
3.6 监控中心 11
4 软件系统设计 12
4.1 测控系统软件设计 12
4.2 感知层传感器设计 12
4.3 数据总线设计 14
5 监控系统的调试与实验分析 15
5.1 监测系统的调试 15
5.2 监测系统的分析 16

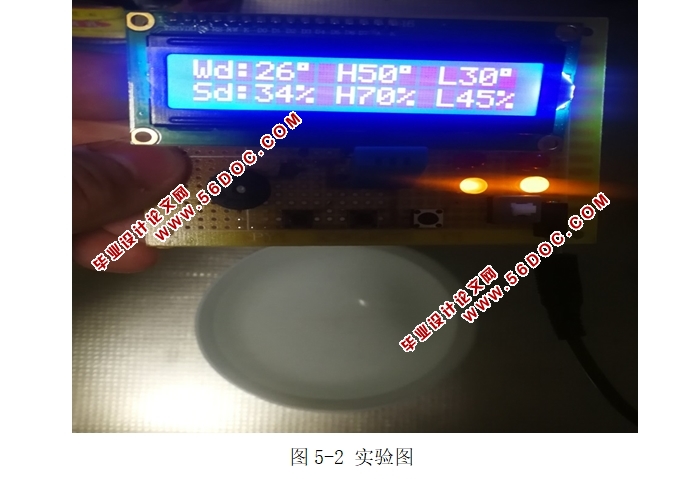

5.3 监测系统测试实验 16
6 结束语 17
参考文献 18
致谢 20

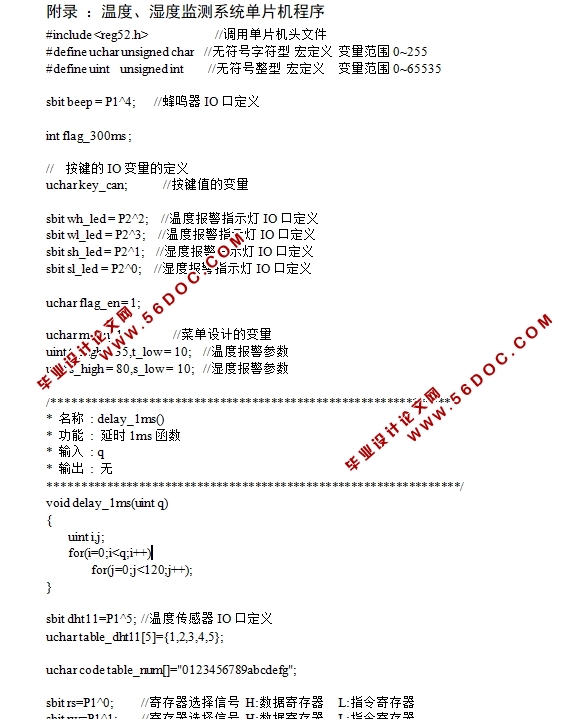

附录 21
|
