基于单片机的可调遥控电源开关的设计

来源:56doc.com  资料编号:5D21364 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D21364
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

基于单片机的可调遥控电源开关的设计(任务书,开题报告,外文翻译,论文15000字)
摘要

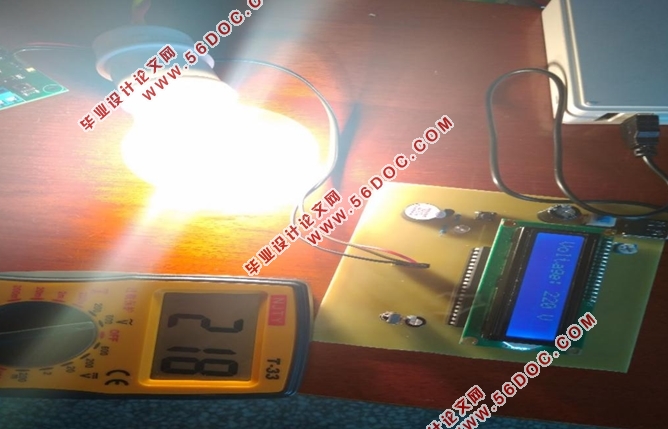

本次毕业设计的目的是为了解决传统的机械式电源开关可能存在的触电危险,并使其能输出的电压可调,所以设计了一个可调遥控电源开关。遥控方式上采用红外线作为传输信号,使用常见的车载音乐MP3作为红外遥控信号发射器,接收器件选用一体化红外接收头HS0038,再利用STC89C52单片机来处理有效信号,同时发送控制信号给使用了双向晶闸管BT136作为核心的集成可控硅调压模块。通过按下不同按键可使其输出不同的电压,输出的电压会在1602液晶显示屏上显示出来,同时当单片机接收到有效信号时电路板上的蜂鸣器会响,放光二极管也会点亮以进行提示。整个设计成本低廉,制作简单,输出的电压能基本满足要求,遥控距离也能达到要求,是一个成功的可调遥控电源开关。

关键词:红外遥控;单片机;双向晶闸管;可调电源开关

Abstract
The purpose of this graduation design is to solve the potential electric shock danger of the traditional mechanical power switch and make its output voltage adjustable, so a adjustable remote control power switch is designed. The remote control mode uses infrared as the transmission signal, uses the common vehicle music MP3 as the infrared remote control signal transmitter, the receiving device selects the integrated infrared receiver HS0038, and then uses the STC89C52 single chip to process the effective signal, and sends the control signal to the integration of the bidirectional thyristor BT136 as the core. Silicon controlled voltage regulator module. By pressing different buttons, they can output different voltages. The output voltage will be displayed on the 1602 LCD screen, and the buzzer on the circuit board will sound when the effective signal is received by the single chip computer, and the light emitting diode will also be lit. The entire design cost is low, the production is simple, the output voltage can basically meet the requirements, the remote control distance can also meet the requirements, is a successful adjustable remote control power switch.

Key Words: Infrared Remote Control; Microcomputer; Bidirectional Thyristor; Adjustable Power Switch

课题研究的内容
本次课题要求是制作一个可调遥控电源开关,难点主要在于遥控和可调。由于要求的遥控距离是5m,故采用红外信号进行遥控可以满足要求。红外信号的产生需要一个红外遥控发射器,一般是利用专用的芯片对38KHz频率的载波进行调制,然后通过红外发光二极管将电信号转变为光信号进行发射。一个完整的红外信号传输过程,不仅要有红外信号发射器,还要有红外信号接收机。红外接收机一般由一个光敏二极管加一部分辅助电路构成,先是由光敏二极管将接收到的红外光信号转变为电信号,再通过辅助电路变成单片机可处理的TTL电平信号。
可调就要靠单片机的帮助了。红外信号发射器发射不同的红外信号,经红外接收机接收转化为电信号后由单片机对其进行识别处理。想要按下不同的按键后能输出不同的电压,这就由单片机内部烧录的程序来决定。单片机的作用是识别按键信息,然后控制电源开关。可调电源开关模块部分将使用以双向晶闸管为核心的电路模块,可以避免部分老式手动机械式电源开关所具有的易磨损、直接接触可能会触电的缺点,安全可靠寿命长。为了方便人们直接知道当前输出的电压是多少,以及红外信号的发送是否成功,本次设计中还加了一个显示屏显示当前电压,还有声光报警器提示调压成功,当然这些都要靠单片机来控制。

系统整体设计方案

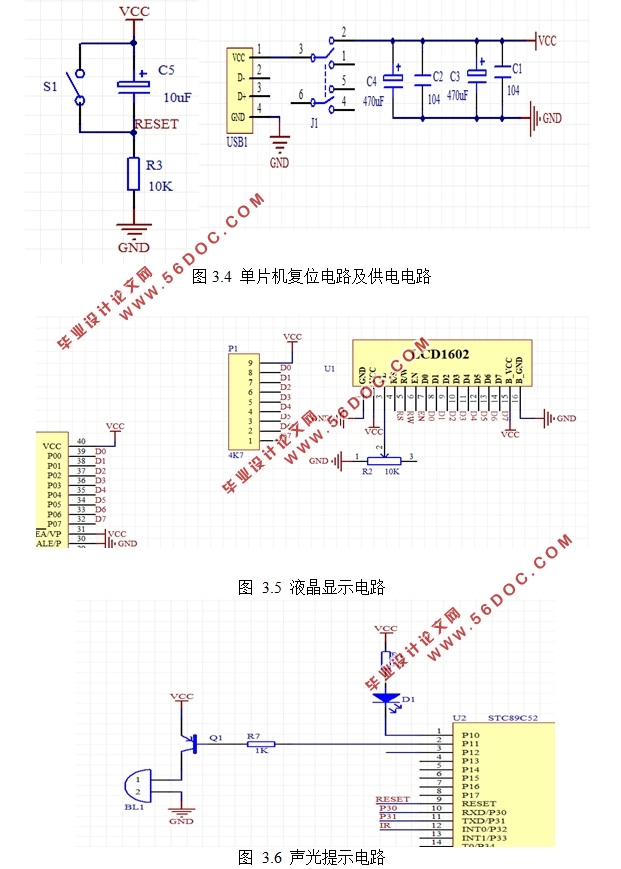

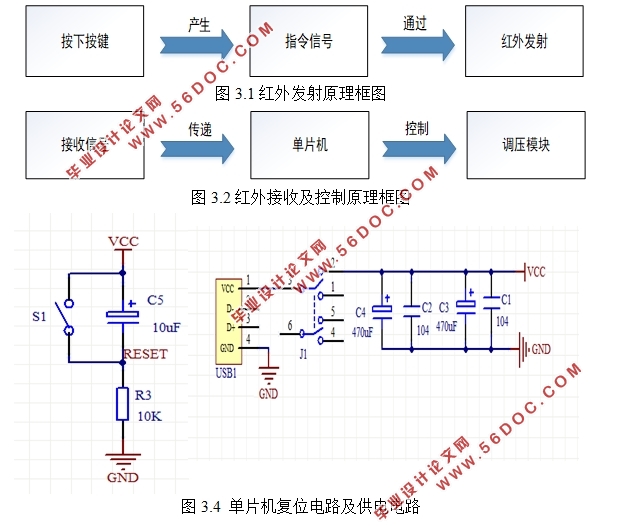

本次可调遥控电源开关设计的原理其实是利用红外线作为传输指令信号的媒介,通过按下红外遥控器上的按键产生相应的红外指令信号,然后由红外一体化接收头HS0038将红外信号接收,解调转化为电平信号后,传送给作为控制核心的STC89C52单片机,单片机分析处理信号后,输出信号经串口送入可控硅调压模块进行控制。整个硬件电路基本由红外信号发射、红外信号接收及处理、可控硅调压电路等三个模块。


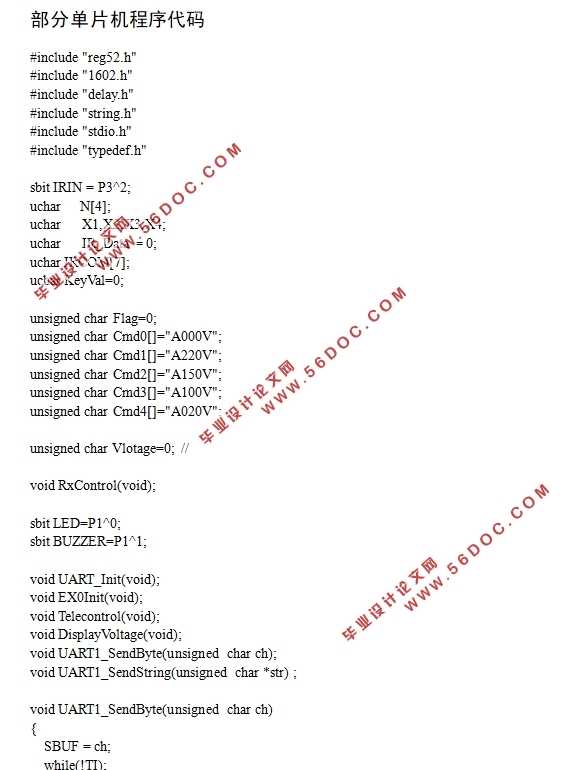

基于单片机的可调遥控电源开关的设计
基于单片机的可调遥控电源开关的设计
基于单片机的可调遥控电源开关的设计
基于单片机的可调遥控电源开关的设计


目录
第1章绪论    1
1.1 课题研究的背景与现状    1
1.2 课题研究的内容    3
第2章方案论证    4
2.1 红外发射方案    4
2.2 红外接收方案    4
2.3 单片机选择    5
2.4 电源开关可调方案    5
2.5 电路最终方案决定    6
第3章系统整体设计方案    7
3.1 硬件电路设计    7
3.2 软件设计    8
第4章实物制作与调试    10
4.1 红外发射部分    10
4.2 接收控制部分    11
4.2.1 接收元件——HS0038    11
4.2.2 处理核心——STC89C52    13
4.2.3 电压显示屏——LCD液晶    16
4.2.4 接收机实物制作    17
4.3 调压模块    18
4.4 测试结果    20
第5章总结    24
参考文献    25
附录    27
致谢    34
