基于单片机的轴承钢珠直径测量分拣电控系统设计(任务书,开题报告,外文翻译,论文8000字)
摘 要
一个国家综合国力的衡量标准就是工业的发达程度。而轴承的性能、寿命及可靠性又代表着一定的工业发展程度，轴承的质量不仅取决于设计、制造还取决于检测环节。检测环节中常出现的问题就是检测误差，误差是影响钢珠质量的关键因素。在实际生产中造成检测误差值的因素有两点，一是测量量大，二是人工测量存在读数误差。为了提高生产中钢珠的测量精准度，本文中设计了一种由单片机控制的钢珠直径分拣系统，通过机械传送、传感测量的方式完成钢珠的自动检测与分拣，该系统不仅提高测量精度还提高了分拣的效率。
本设计的要求是，推杆将钢珠推到限位挡板处，到达挡板后，钨钢测头测量直径误差，将所得模拟信号并经A/D转换后送到单片机的处理模块，据此打开相应的电磁翻板，再由推杆将钢珠送到不同的分料箱。
此系统既可节约成本、提高测量精度，又能提高分拣效率，有广阔的市场发展前景。
关键词： 精密测量；钢珠分拣；单片机
Abstract
The measure of a country's comprehensive national strength is the degree of industrial development. The performance, life and reliability of bearings represent a certain degree of industrial development. The quality of bearings depends not only on the design and manufacture, but also on the detection link. The common problem in the detection process is the detection error, which is the key factor affecting the quality of steel balls. In actual production, there are two factors that cause the detection error value. One is the large amount of measurement, the other is the reading error in manual measurement. In order to improve the measurement accuracy of steel balls in production, this paper designs a kind of steel balls diameter sorting system controlled by single chip computer. The automatic detection and sorting of steel balls are completed by mechanical transmission and sensing measurement. This system not only improves the measurement accuracy but also improves the sorting efficiency.
The requirement of this design is that the push rod pushes the steel balls to the limit baffle, after reaching the baffle, the tungsten steel probe measures the diameter error, transfers the analog signals to the processing module of the single chip computer after A/D conversion, and then opens the corresponding electromagnetic flip plate, and sends the steel balls to different feeding boxes by the push rod.
This system can not only save cost, improve measurement accuracy, but also improve sorting efficiency, and has broad market prospects.
Key Words：precision measurement；teel ball sorting；Singlechip
主要研究内容

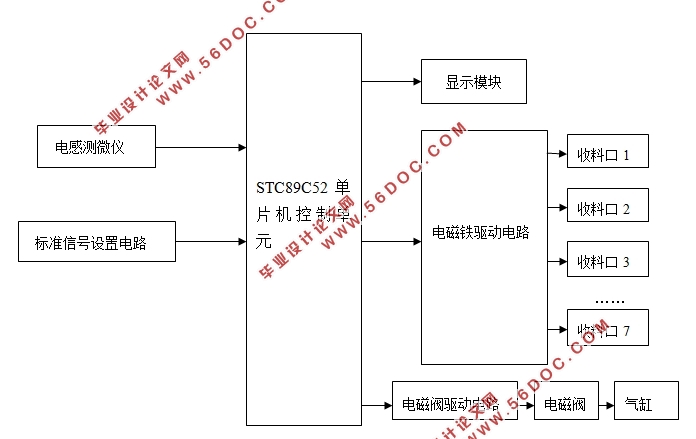

本文的主要研究内容是，设计以单片机为主体，配合电感传感器、电磁阀及显示模块，实现对轴承钢珠的直径测量与分拣，论文内容如下：
第一章绪论，对轴承钢珠直径测量分拣电控系统这一课题的背景和意义进行介绍，然后介绍当前国内外的研究现状，简单阐述本文的研究内容。
第二章介绍总体设计方案，首先分析需求，并以此确定设计指标，最后介绍轴承钢珠直径测量分拣系统的其他测控功能。
第三章设计系统硬件，主要分为主控系统，系统和用户显示系统三个部分来进行阐述，具体介绍实现各功能的硬件设计方案，并进行器件选型。
第四章进行软件设计，主要内容为总体的软件设计方案，轴承钢珠直径测量与计数及显示软件设计等。
第五章为总结和展望，总结本篇论文完成的工作，并对未来可以实现的目标进行展望。
目录
摘 要 I
Abstract II
目录 1
第1章 绪论 1
1.1选题背景及意义 1
1.2国内外研究现状 1
1.3主要研究内容 2
第2章 轴承钢珠直径测量分拣系统总体设计方案 3
2.1功能要求分析 3
2.2设计指标 3
2.3轴承钢珠测量分拣系统方案 4
第3章 轴承钢珠测量分拣系统硬件设计 5
3.1硬件总体设计 5
3.2轴承钢珠直径测量分拣系统硬件设计 5
3.2.1主控模块 5
3.2.2电磁阀选型 6
3.2.3电磁阀驱动器 7
3.2.4电感测微仪 8
3.2.5模数转换模块 9
3.2.6显示模块 10
第4章 系统软件设计 11
4.1软件总体设计 11
4.2模数转换程序 11
4.3显示系统程序 13
4.3.1按键控制程序 13
4.3.2液晶显示程序 14
第5章 总结与展望 18
5.1总结 18
5.2展望 18
参考文献 19
致谢 20
|
