基于51单片机的自行车码表报警系统设计(任务书,开题报告,外文翻译,论文12000字)
摘要
本文借助Keil4编程软件，Proteus ISIS仿真软件，Protel 99画图软件，STC单片机程序下载软件等多个软件来实现基于51单片机的自行车码表设计的相关功能。目的是为了能实现自行车的超速报警功能，并且可以调节当前速度，当前时间和轮轴直径，通过相应的原理图制作出实物，调试之后符合本设计的要求。
论文主要研究了单片机三大最小系统、独立按键电路、电机电路、蜂鸣报警电路、时钟电路、LCD1602液晶显示等硬件和软件知识。
研究结果表明：在所制作的实物中，当当前速度超过所设置的报警速度时，蜂鸣器就会报警，按上“+”按键时，转机的速度也会变快，按上“-”按键时，转机的速度会变慢，总共有5档，在液晶显示器有标示，按下设置键后，可以设置轮轴的直径，当前时间和设置报警速度，按下“选择”按键后，可以选择需要更改的项目。实物功能符合设计要求。本文的特色：论文所覆盖的相关单片机知识比较全面，系统，科学，硬软件分布分明又相互联系，逻辑性强。
关键词：1602液晶显示；霍尔传感器；当前速度；总里程
Abstract
This article uses Keil4 programming software, Proteus ISIS simulation software, Protel 99 drawing software, STC microcontroller program download software and other software to achieve the related functions of bicycle code table design based on 51 single chip. The purpose is to realize the overspeed alarm function of the bicycle, and to adjust the current speed, current time and axle diameter, and make the actual object through the corresponding schematic diagram, which meets the requirements of this design after commissioning.
The paper mainly studies the hardware and software knowledge of the minimum system power supply, crystal oscillator, reset circuit, motor circuit, buzzer alarm circuit, button circuit, LCD1602 liquid crystal display circuit.
The research results show that in the produced object, when the current speed exceeds the set alarm speed, the buzzer will alarm. When the ‘+’ button is pressed, the speed of the transfer will also become faster. Press‘-’. When the button is pressed, the speed of the transfer will be slower. There are 5 files in total. It is marked on the LCD. After pressing the setting button, you can set the diameter of the axle, the current time and set the alarm speed. The physical function meets the design requirements. The characteristics of this paper: the relevant single-chip knowledge covered by the thesis is comprehensive, systematic, scientific, and the distribution of hardware and software is distinct and interrelated, and the logic is strong.
Key Words：1602 liquid crystal display; Hall sensor; current speed; total mileage
目录
第1章绪论 1
1.1 研究目的及意义 1
1.2 国内外研究现状 2
1.3 研究内容说明 2
第2章方案论证与选择 3
2.1 需求分析及系统结构 3
2.2 系统元件技术方案选择 4
2.2.1 霍尔测速模块的选择与论证 4
2.2.2 电源模块的选择及论证 4
2.2.3 转速测量方法的选择及论证 5
2.3 本章小结 5
第3章系统硬件设计 7
3.1 单片机最小系统 7
3.1.1 电源 7
3.1.2 晶振 7
3.1.3 复位电路 8
3.2 LCD显示模块 8
3.3 时钟电路模块 10
3.4 按键电路模块 11
3.5 蜂鸣报警电路 12

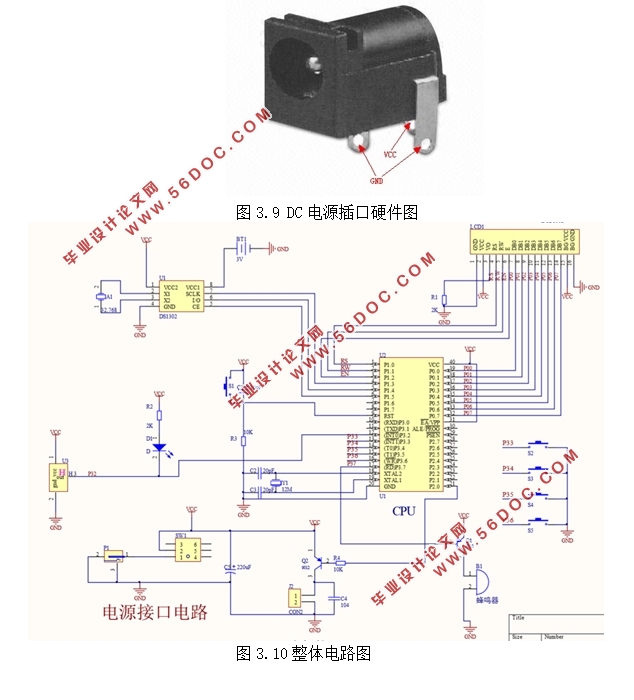

3.6 电源接口电路 12
3.7 本章小结 14
第4章软件设计实现 15
4.1 系统流程图 15
4.2 系统初试化 16
4.3 速度里程设计电路 16
4.4 中断子程序设计 17
4.5 按键程序的设计 18
4.6 显示程序设计 18
4.7 本章小结 19
第5章仿真实物模块设计 20
5.1 系统仿真调试 20

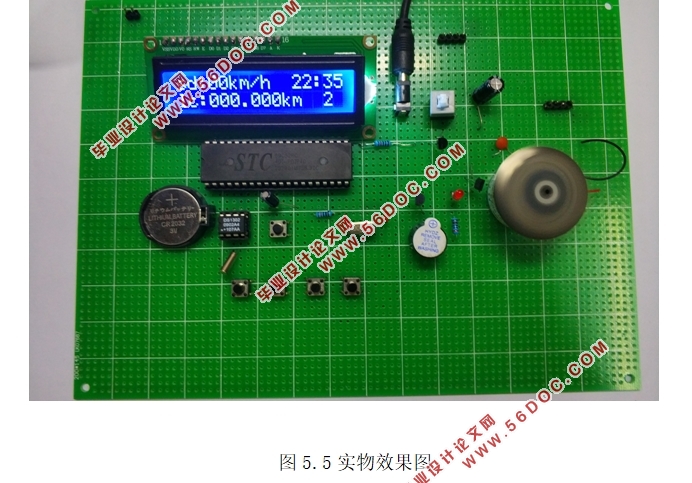

5.2 系统实物制作 22
5.3 本章小结 23
第6章总结与展望 24
参考文献 25
附录 26
致谢 46
|
