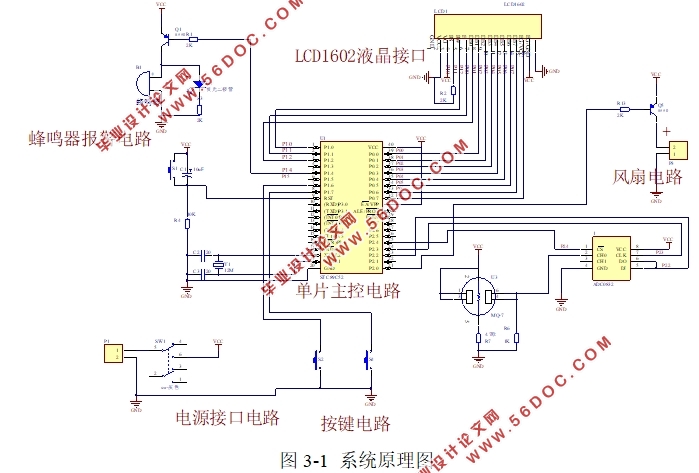

基于单片机的一氧化碳检测系统设计(附系统原理图,程序清单)(任务书,开题报告,外文翻译,论文11000字)
摘要
近段时间，随着科技的发展新兴材料的持续出现，建筑内部的火灾荷载持续增多，并且还有温室效应的影响，火灾形势越来越变得严重。我国是发展中国家，消防方面的不够完善和我们国家消防技术的相对落后，让国家的火灾处境更加堪忧。
本文研究了一种用于家庭或者是工厂具有检测及超限报警功能的一氧化碳气体浓度检测设计。设计方案基于STC89C52单片机和MQ-7一氧化碳传感器，系统首先把传感器输出的信号通过A/D转换电路处理后，再经过单片机进行数据处理，最后由LCD显示当前室内的一氧化碳气体浓度，如果超过上限值则报警并自动打开排气扇，把一氧化碳气体排出室外，降低室内的一氧化碳浓度。
本文系统化的说明了数据采集系统、数据处理过程以及数据显示系统和报警电路的设计方法和过程。系统在采样地点采集到的一氧化碳浓度超出了设置的一氧化碳限制时，将发出警报提醒周围的人。与此同时，操作人员可以对单片机进行设置，设置具体的报警浓度。
关键词：一氧化碳 报警系统 气体传感器 智能预警系统
Carbon monoxide detection system based on single chip
Abstract
Recently, with the development of science and technology emerging materials continue to appear, the fire load inside the building continues to increase, and there are the impact of the greenhouse effect.China is a developing country, the fire is not perfect and our national fire technology is relatively backward, so that the country's fire situation more worrying.
This paper studies a carbon monoxide gas concentration detection design for home or factory detection and overrun alarm functions. Design based on STC89C52 microcontroller and MQ-7 carbon monoxide sensor, the system first sensor output signal through the A / D conversion circuit, and then through the microcontroller for data processing, and finally by the LCD display the current indoor carbon monoxide concentration, if more than the upper limit The value of the alarm and automatically open the exhaust fan, the carbon monoxide gas outdoors, reducing the indoor carbon monoxide concentration.
This paper systematically describes the data acquisition system, data processing and data display system and alarm circuit design methods and processes. When the system collects the concentration of carbon monoxide at the sampling site beyond the set carbon monoxide limit, an alarm will be given to alert the person around it. At the same time, the operator can set the microcontroller, set the specific alarm concentration.
Key words: Carbon monoxide, alarm system, gas sensor, intelligent early warning system.
目录
摘要 I
Abstract II
目录 III
第一章 绪论 1
1.1 一氧化碳气体的特性以及危害 1
1.2 研究现状以及发展趋势 2
1.3 课题实现目标及其意义 2
1.4 本文的结构 3
第二章 系统的结构 4
2.1 硬件结构设计 4
2.2 单片机的选择 4
2.3 传感器 5
2.4 模数转换器 6
2.5 显示LCD模块 7
2.6 报警模块 8
第三章 系统的设计 9
3.1 系统功能 9
3.2 硬件设计 9
3.2.1单片机最小系统的设计 10
3.2.2 按键的选择 12
3.2.3 一氧化碳传感器MQ-7 13
3.2.4 上拉电阻的意义及报警器的选择 14
3.3软件设计 15
3.3.1 系统初始化以及按键模块 17
3.3.1 模数转换的设计 20
3.3.2 报警模块的设计 22
第四章 仿真及调试结果 23
4.1 软件仿真 23
4.2 仿真及仿真结果 23
4.3 硬件调试 24
小结 27
参考文献 28
致谢 30

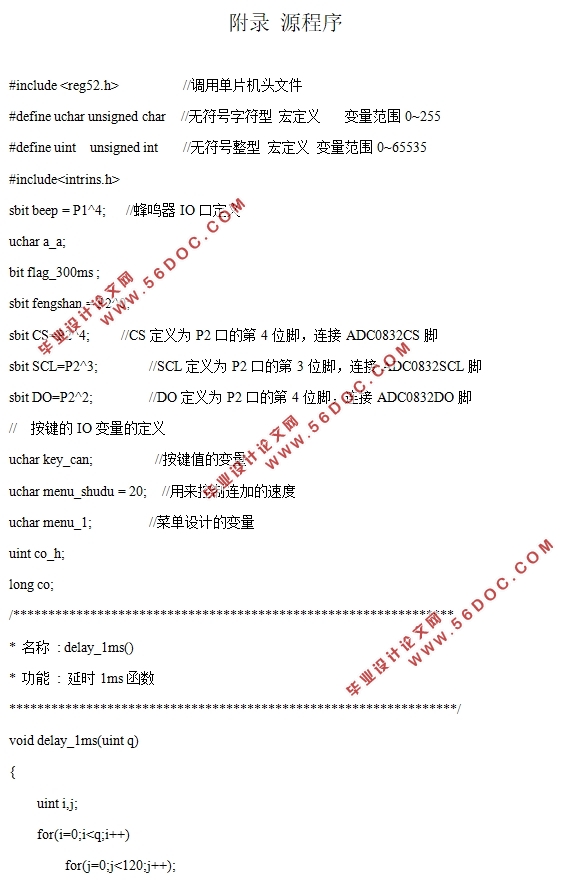

附录 源程序 31
|
