基于430单片机可自锁智能煤气泄漏控制系统设计(论文10000字)
摘要：煤气广泛地应用于千家万户，煤气安全问题也逐渐引起人们的重视，如果操作不当或者其他原因，可能就会导致煤气泄漏的发生, 如果不采取有效的预防措施，就会严重地威胁人们的生命财产安全。本设计研究的基于MSP430单片机的可自锁智能煤气泄漏控制系统能够有效地解决这一问题，本设计包含CO传感器MQ-7、智能短信GSM模块、电机及其驱动模块、蜂鸣器模块、矩阵键盘模块、LCD12864模块等，以单片机为主控核心，实现了煤气泄漏监测、发送报警短信、模拟自动关闭阀门、声音报警、自动打开风扇、显示屏显示危险等强大功能，并且拥有友好的人机交互界面，不仅在显示屏上显示日期，并且可以通过矩阵键盘进行日期的调整、打开或关闭阀门、打开或关闭风扇。本设计实用性强、成本低、稳定性高，有推广的价值。
关键词：MQ-7煤气检测传感器;430 单片机;GSM 智能通信
Intelligentgas-leakage control system Based on 430 single chip microcomputer
Abstract: Gas is widely used in household, gas safety issues are increasingly attracting people's attention, because of improper operation or other reasons, it might lead to a gas leakage, if you do not take effective preventive measures, it will be a serious threat to people’s life and property safety. intelligent self-locking gas leakage control system Based on MSP430 microcontroller can effectively solve this problem, the design includes a CO sensor MQ-7, intelligent GSM SMS module, motor and drive module, buzzer module, matrix keyboard module, LCD12864 module, a microcontroller as the main core, to achieve a function of gas leak detection, send alarm messages, analog automatic shut-off valve, audible alarm, automatically turn on the fan, the display shows the risk of other powerful features and so on, the design has a friendly user interface, it not only displays the date on the display, also can be adjusted through the date of matrix keyboard to open or close the valve and turn the fan on. The design has the advantages ofhigh practical feature, low cost and high stability. It is worth of promotion.
Key words: MQ-7 gas detection sensor; 430 single chip microcomputer; GSM intelligent communication
目录
1 绪论 2
1.1 研究背景 2
1.2 研究目的和意义 2
1.3 国内外现状 3
1.4 本论文主要任务 3
2 系统总体设计 4
2.1 设计要求 4
2.1.1 煤气泄漏检测系统的功能 4

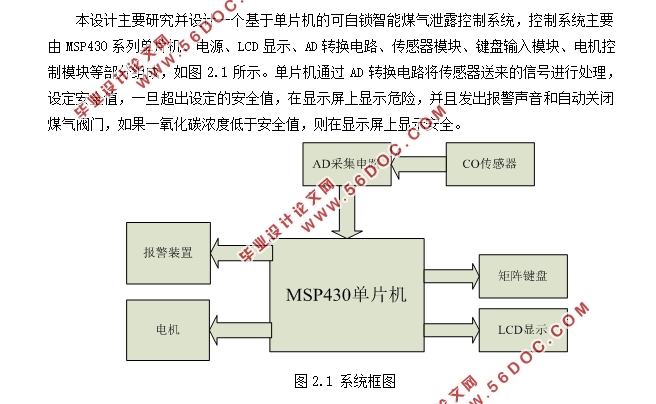

2.1.2煤气泄露测试系统框图 4
2.2 设计原理 5
2.2.1 气体传感器介绍 5
2.2.2 气体传感器的选定 6
2.3 数据处理 6
2.3.1 传感器非线性信号处理 6
2.3.2 数字滤波处理 6
3硬件设计 8
3.1 主控芯片 8
3.2 GSM模块 9
3.2.1 GSM模块简介 9
3.2.2 sim900A的指令 9
3.2.3 GSM原理 10
3.3 CO传感器模块 10
3.4 电机驱动模块 11
3.5 LCD显示模块 12
3.5.1 LCD12864介绍 12
3.5.2 LCD12864引脚 12
3.6 蜂鸣器模块 13
3.7 电源模块 14
3.8 矩阵键盘 14
3.9 风扇控制模块 15
4 软件设计 17
4.1 软件设计框图 17
4.2 数据处理部分 18
4.2.1 AD转换部分 18
4.2.2 模拟电压与浓度的转换 18
4.3 电子钟设计 18
5 实物演示与说明 20
6 小结 22
参考文献 23
致谢 24
|
