基于单片机的可调压直流电源设计

基于单片机的可调压直流电源设计(论文12000字)
摘要：许多家用电器和电子设备都需要电压稳定的直流电源供电。本次设计主要针对生活中电子设备对不同直流电压等级的需求，设计一种灵活的可调压直流电源,其基本功能是将工频交流电转换成0～12V的稳定直流电。在对比不同型号单片机的性能后，最终选取了STC89C52单片机作为系统的核心，通过按键控制可对输出电压的大小进行调节。为了保证输出电压的稳定，采用串联型稳压电路对系统进行稳压。此外，为了方便获取输出电压值，此次设计还使用了LCD液晶对输出电压实时显示。并且通过多次软硬件调试和实验，不断地对系统进行优化，确保了系统能够持续稳定工作。整个系统具有结构简单、调节方便、输出电压稳定的特点，具有一定的实用性。
关键词:STC89C52,可调压电源,DAC0832

Design of voltage power supply based on MCU
Abstract:Many household appliances and electronics require a dc power supply with a stable voltage.The design of electronic equipment mainly for life demand for different dc voltage grade, design a kind of flexible adjustable voltage dc power supply, its basic function is to convert alternating current (ac) power frequency to the stability of 0 ~ 12 v dc.After comparing the performance of different types of MCU, STC89C52 MCU was finally selected as the core of the system, and the output voltage could be adjusted by pressing the button.In order to ensure the stability of output voltage, a series voltage stabilizing circuit is used to stabilize the system.In addition, in order to obtain the output voltage value conveniently, this design also USES LCD to display the output voltage in real time.And through many times of software and hardware debugging and experiments, the system has been constantly optimized to ensure the system can continue to work steadily.The whole system has the characteristics of simple structure, convenient regulation and stable output voltage.
Keywords:STC89C52,Adjustable voltage supply, DAC0832


目录
1 绪论    6
1.1    可调压直流电源的研究背景和意义    6
1.2    可调压直流电源的研究现状    6
1.3    可调压直流电源的发展方向    7
1.4    本论文的主要内容和结构安排    7
2 可调压直流电源原理分析    8
2.1 方案选择和整体设计原理分析    8
2.1.1 方案分析与选择    8
2.1.2 总体设计原理    10
2.2 基于单片机的可调压电源各模块选型    10

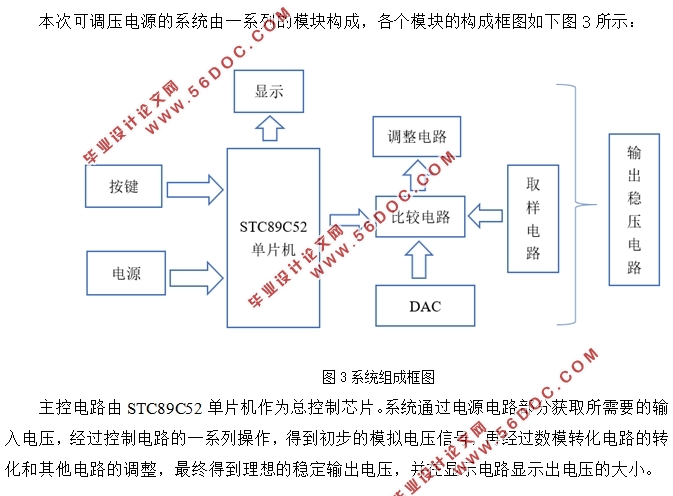

2.2.1 系统的组成    10
2.2.2 按键控制模块    10
2.2.3 显示模块    11
2.2.4 数模转化模块    11
2.2.4电源模块    13
2.2.5 稳压模块    14
3    总体设计方案    14
3.1    硬件设计    14
3.1.1    主控电路    14
3.1.2    按键电路    15
3.1.3    显示电路    16
3.1.4    数模转换电路    17
3.1.5    电源电路    17
3.1.6    稳压电路    18
3.1.7    其他模块    19
3.2    软件设计    20
3.2.1    主程序流程    20
3.2.2    按键服务流程    21
3.2.3    显示流程    22
4    实验验证    23
4.1    设计结果展示    23
4.1.1    设计总体展示    23
4.1.2 实验测量结果    24
4.2 设计总结    27
4.2.1 设计中遇到的问题    27
4.2.2 系统的不足    27
4.2.3 总结    27
参考文献    28
致谢    29
