基于单片机的电压与温度采集系统的设计

基于单片机的电压与温度采集系统的设计(任务书,开题报告,论文14000字)
摘要
本次的设计是基于单片机的电压与温度采集系统，系统可以实现对8路模拟电压以及温度的采集与显示，并且可以通过串口通信传输到电脑。这个系统可以分为两大部分：硬件部分和软件部分。其中硬件部分包括单片机控制中心，ADC0809模数转换芯片，DS18B20温度传感器，LCD液晶显示屏按键以及串口通信。通过编写程序实现系统的运行，用ADC0809转换芯片采集0~5V的8路模拟直流电压，用DS18B20温度传感器采集温度，通过液晶显示屏显示我们采集的电压与温度信息，并通过串口利用串口助手接收我们采集的电压与温度。完成电路与软件编写后，可以正确的采集电压与温度，并将他们进行显示和传送。
关键词：单片机   A/D转换    温度采集    串口通信

Voltage and temperature sampling system based on MCU
Abstract
It’s the design that voltage and temperature sampling system based on MCU. The system can realize the collection and display of the 8 analog voltage and temperature,and can transfer to computer Through serial port .This system can be divided into two parts:Hardware and software parts. The hardware part includes single chip microcomputer control center, ADC0809 digital conversion chip, DS18B20 temperature sensor, LCD ,LCD buttons and serial communications.The operation of the system is realized by the program.We use ADC0809 converter chip to collect simulation of 8 Rd DC voltage of 0~5V ,and use DS18B20 temperature sensor to collect tenperature,and use LCD to display  that we collect the voltage and temperature information,and use serial assistant to receive the voltage and temperature of our collection through the serial port.After the completion of the circuit and software,we can getthe correct collection of voltage and temperature and display and transmit them.

Keywords: Single chip microcomputer   A/D conversion
Temperature collection      Serial communication


目录
摘要    I
Abstract    II
第一章绪论    1
1.1课题选择背景与意义    1
1.2国内外研究现状    2
1.3论文结构说明    2
1.4小结    3
第二章方案选择    4
2.1电压采集方案    4
2.2温度采集方案    4
2.3显示电路方案：    5
2.4小结    5
第三章硬件设计    6

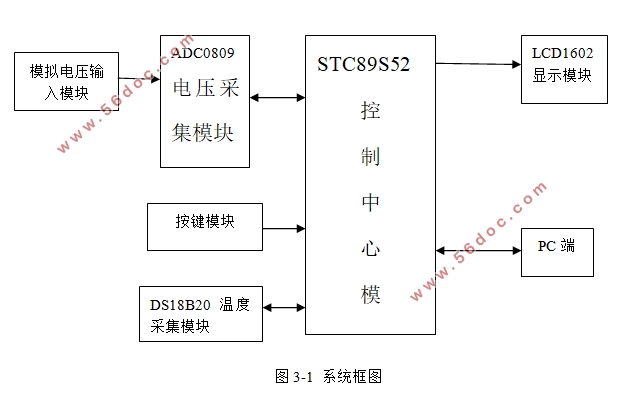

3.1总体系统设计    6
3.2单片机最小系统    7
3.2.1单片机型号选择    7
3.2.2电源电路    7
3.2.3复位电路    7
3.2.4晶振电路    8
3.3电压采集模块设计    9
3.4温度采集模块设计    11
3.5显示模块设计    13
3.6串口模块设计    15
3.7按键模块设计    17
3.8小结    18
第四章软件设计    19
4.1整体软件设计    19
4.2软件模块设计    20
4.2.1延时函数    20
4.2.2电压采集模块设计    20
4.2.3温度采集模块设计    21
4.2.4显示模块设计    23
4.2.5按键扫描模块设计    24
4.2.6串口通信子函数    25
4.3小结    26
第五章调试与结果    27
5.1硬件与软件调试    27
5.1.1温度的采集与显示    27
5.1.2电压的采集与显示    28
5.1.3按键调试    28
5.1.4串口调试    29
5.2实物调试    29
5.3小结    32
总 结    33
参考文献    34
