基于51单片机的信号发生器的设计(含电路原理图,仿真程序)

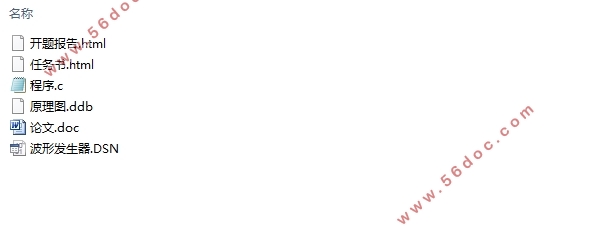

基于51单片机的信号发生器的设计(含电路原理图,仿真程序)(任务书,开题报告,论文9000字,电路原理图,仿真程序)
摘要
    信号发生器是一种用来产生任意波形并且频率及幅度可以调节的电子仪器。本设计一共包括三模块，分别是信号发生模块，数模转换模块和液晶屏显示模块。基于51单片机的信号发生器首先对程序进行编译、定时中断等输出离散的数字信号，然后通过数模转换器将数字信号转化连续的模拟信号，随后通过放大电路输出理想的结果，最后由示波器显示出相应的波形。本设计能够产生正弦波、矩形波、锯齿波和三角波四种函数波形，而且能够通过键盘来控制这五种波形的类型的选择和频率的加减及频率加减的步进值，而且与相应波形的种类及频率值也可以显示在液晶1602。
关键词：单片机  数模转化器　液晶1602

based on 51 single chip microcomputer
Abstract
Signal generator is a kind of equipment and it refers to produce the required parameters of electric testing. System totally has three main modules, including signal generation, digital-to-analogue conversion and LCD display. This system uses the Single chip microcomputer AT89S52 to design program，and it can generate the sawtooth wave, sine wave, rectangle wave , triangle wave.  Through the D/A converter DAC0832 ，it converts digital signals into analog signals. After then, by  amplification, the waveforms are finally shown in an oscilloscope. By controlling the keyboard, the system can change the type of waveform, and frequency variation of waveform. LCD 1602 can also show its type and numerical value.
Keywords：Single chip microcomputer；Digital to analog converter；LCD1602


目录
摘要    I
Abstract    II
第一章 绪论    1
1.1 引言    1
1.2 课题背景和研究意义    1
1.3课题研究现状    2
1.4论文的结构    3
第二章 设计方案    4
2.1控制模块方案选择    4
2.2 数模转换部分设计    4
2.3改变幅度方案    5
2.4本章小结    5
第三章 硬件电路设计    6

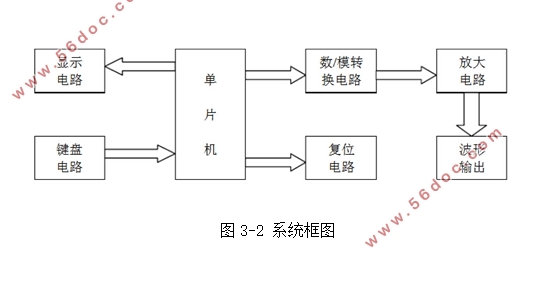

3.1设计思路    6
3.2 单片机最小系统设计    8
3.2.1 处理器的选择    8
3.2.2 复位电路    9
3.2.3 晶振电路    10
3.3 数模转换电路    11
3.4 运算放大电路    13
3.5按键电路设计    14
3.6显示电路    15
3.7本章小结    16
第四章 软件程序设计    17
4.1 设计思路分析    17
4.2程序分析    18
4.2.1初始化    18
4.2.2独立键盘检测    18
4.2.3 LCD显示程序    20
4.2.4频率控制程序    21
4.3本章小结    21
第五章 系统调试    22
5.1 系统仿真    22
5.1.1 硬件调试环境    22
5.1.2软件调试环境    22
5.2 Keil与Proteus结合调试    23
5.3 实物调试    23
5.4 本章小结    28
第六章 论文总结    29
参考文献    30
附录    31
感谢    40
