基于单片机系统的多功能温度测量仪的研制

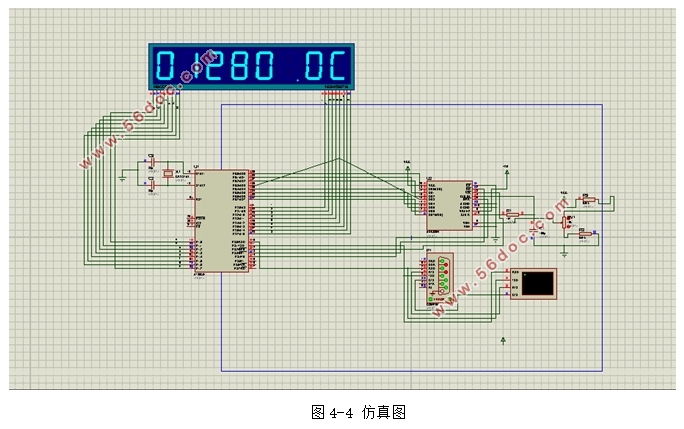

基于单片机系统的多功能温度测量仪的研制(任务书,开题报告,论文10300字,电路图,仿真)
摘  要
本文在研究热电偶测温系统、热电偶冷端补偿方法的基础上，设计了基于单片机体系的热电偶温度衡量系统，并设计了简单的硬件电路。信号放大电路采用放大器OP07放大热电偶输出的信号，然后将ADC0809转换来的数字信号输入到单片机，并驱动数码管显示4位温度值。
本系统的研究旨在通过单片机系统对目标温度进行实时地准确地高精度地监测，并在数码管上显示，从而提供所需的信息。
关键字：热电偶 OP07放大器 STC89C52 数码管

Abstract
Based on the thermocouple temperature measurement system and the method of the thermocouple cold-junction compensation,I designed the system to measure the temperature based on the SCM system and designed a simple hardware circuit. Signal amplifying circuit amplifying a thermocouple output from the amplifier OP07, then the ADC0809 input the digital signal to the microcontroller and drives digital tube with temperature.
The system is designed to monitored the temperature real-timely, accurately and precisely through the SCM system, and show it on the digital tube to provide the required information.
Key words: thermocouple; OP07 amplifier; STC89C52; Digital tube


目  录
摘  要    I
Abstract    II
第一章 绪论    1
1.1课题的研究背景    1
1.2国内外发展现状及技术概述    1
第二章 热电偶介绍及其接口电路    4
2.1热电偶简介    4
2.1.1热电效应    5
2.1.2接触电势    6
2.1.3温差电动势    6
2.1.4热电偶的电势    6
2.1.5热电偶的基本定律    7
2.2热电偶的种类    7
2.3冷端补偿与放大电路    8
第三章 热电偶信号采集电路    10
3.1 STC89C52主控芯片介绍    10
3.1.1 STC89C52主要功能及封装    10
3.1.2 STC89C52引脚介绍    10
3.1.3 STC89C52最小系统    12
3.2 ADC0809模块设计    13
3.3显示电路设计    14
3.4 串口通讯    17
3.5 电源部分    17
第四章 软件设计    19
4.1 编程软件    19
4.1.1 数据的采集与转换子程序    20
4.1.2 显示电路的数据显示子程序    21
4.2 WDT看门狗    22
4.3 仿真软件    22
结  论    24
参考文献    25
致  谢    26
