单片机AT89S52程控滤波器的设计

来源:56doc.com  资料编号:5D27011 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D27011
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

单片机AT89S52程控滤波器的设计(论文10000字)
摘要:本系统主要由程控滤波器、单片机控制系统以及LCD1602显示系统三个部分组成。本系统以单片机AT89S52作为控制核心,结合了双二阶环路滤波器MAX262的基本原理,使电路能实现低通、高通、带通的滤波功能。该系统可以通过按键设置滤波器的品质因数和截止频率。低通、高通滤波器的截止频率和带通滤波器的中心频率可预置范围为30kHz-49kHz,步进1kHz,Q值范围1~5。此外,本系统采用LCD显示,人机界面友好。
关键词:程控滤波器;MAX262;AT89S52;LCD1062

Design and Implement of Programmable Filter
Abstract:This system mainly consists of a programmable filter, MCU control system and LCD1602 display system.The AT89S52 MCU is the control core of the system, combined with the basic principle of double second order loop filter MAX262, the circuit can realize lowpass, highpass and bandpass filter function. We can set the quality factor of the filter and the cutoff frequency using the buttons. Low pass, high pass filter cutoff frequency and bandpass filter with the center frequency can be preset ranged for 30kHz-49kHz,stepping 1 kHz and Q value range from 1 to 5. In addition, the system adopts LCD display, it is man-machine interface friendly.
Key words:programmable filter;MAX262;AT89S52;LCD1062


单片机AT89S52程控滤波器的设计
单片机AT89S52程控滤波器的设计
单片机AT89S52程控滤波器的设计
单片机AT89S52程控滤波器的设计


目录
1 绪论    4
1.1 课题背景    4
1.3 滤波器的分类    5
1.4 本文的研究内容    5

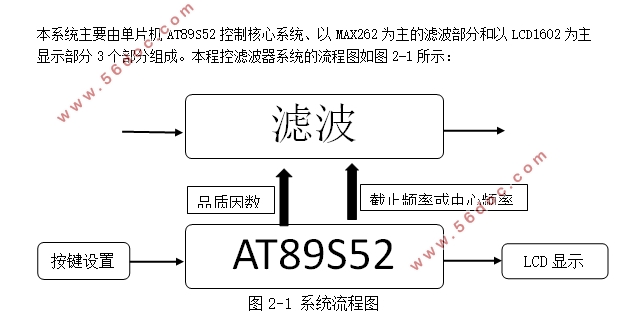

2 系统组成与方案分析    6
2.1程控滤波器的总体说明    6
2.2 方案比较与论证    6
3.理论分析与电路设计    7
3.1系统控制部分    7

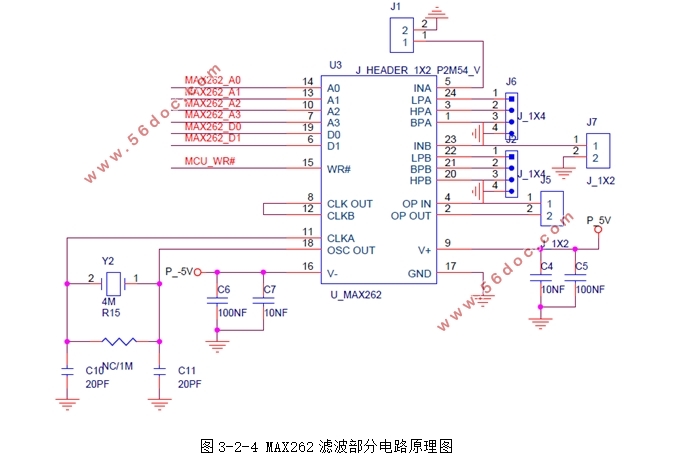

3.2滤波器部分    11
3.3 LCD1602显示部分    14
3.4其他电路部分    16
3.5总电路原理图分析    19
4 软件设计    20
4.1软件设计流程    20
4.2 软件设计解析    20

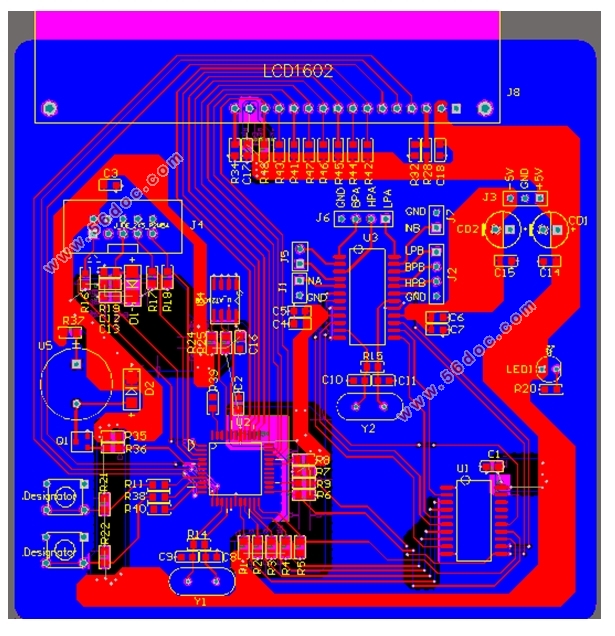

5 PCB制板    22
6 系统测试    22
6.1测试结果    22
6.2测试结果分析    24
7 结论    26
参考文献    26
致谢    27
附录    28
1、波形图    28

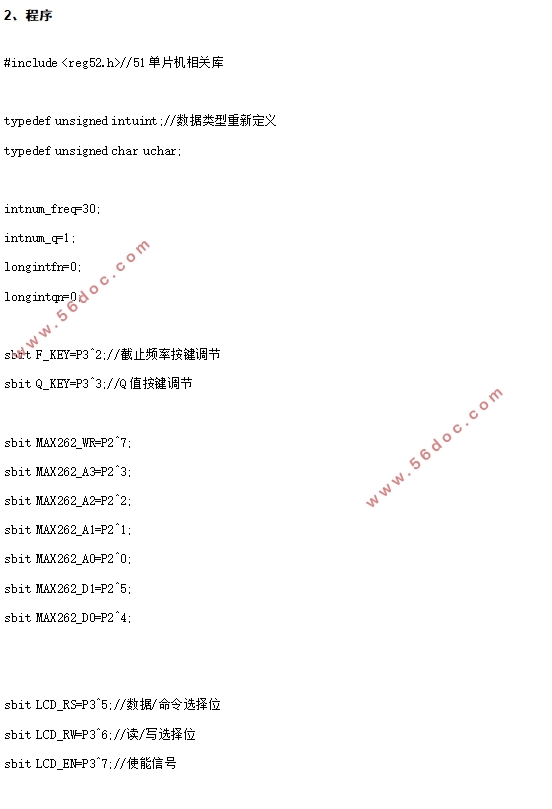

2、程序    29
