基于单片机的红外监控报警系统设计(外文翻译,论文11000字)
摘 要
随着国民经济的持续发展，人民生活水平的不断提高，以及科学技术的日新月异，使人们对私有财产以及住宅安全性有了更高的要求。本系统是为了满足现代住宅防盗需求所设计的。
本系统选用制作简单、成本低、灵敏度高、抗干扰能力强的热释红外传感器，检测人体信号。采用简单实用的超声波模块（HC-SR04）检测进入防护区人体的距离。这种防盗器安装后不容易被人察觉，同时它的信号经单片机处理后，可与 PC机通信，便于统一管理多个用户。本系统的设计分为硬件和软件两个部分，硬件部分包括单片机控制电路、红外检测电路、测距电路、报警电路、显示电路等。处理器采用51系列单片机STC89C51，整个系统是在软件控制下工作的。
本系统通过检测人体发出的红外线，来指示报警信号。当有人进入到布防区报警范围后，即可以发出报警。通过调整超声波测距模块来改变报警范围。适用于家庭、办公室、仓库、实验室、工厂等重要场所的防盗报警。
关键词 ：单片机 红外感应器 超声波测距 串行通信
Design of infrared alarm system based on chip microcomputer
Abstract
With the continuous development of social science and technology, the continuo -us improvement of people's living standard, people on private property and residentia -l security have higher requirements. This system is to meet the demand of modern res –idential security design for the convenience of electronic anti-theft system.
This system to choose simple, low cost, high sensitivity, strong anti-jamming cap -ability of pyroelectric infrared sensor, signal detecting the human body. Using simple and practical ultrasonic module (HC - SR04) into the protection zone distance of the b -ody. This kind of strong concealment of the alarm, at the same time its signal by singl -e chip microcomputer, can communicate with PC, facilitate unified management amo -ng multiple users.The design of this system is divided into two parts of hardware and software, hardware part includes single chip microcomputer control circuit, infrared d -etection circuit, ranging circuit, alarm circuit, display circuit, etc. With 51 series micr –ocontroller STC89C51 the processor, the whole system is working under software control.
This system by detecting the human body infrared, to indicate that the alarm sig -nal.When someone after entering into the scope of protection zone alarm, which can send out alarm.By adjusting the ultrasonic ranging module to change alarm range.Sui
-table for homes, offices, warehouses, laboratories, factories, and other important plac -es of anti-theft alarm.
Key words: Single chip microcomputer; Infrared sensors; Ultrasonic ranging; Serial communication
目 录
摘 要 I
Abstract II
目 录 III
第一章 绪论 1
1.1 课题提出的背景 1
1.2 本设计所做的工作 1
第二章 系统总体介绍 3
2.1 系统的内容和要求 3
2.2 系统的方案选择 4
2.2.1 人体红外检测设计方案 4
2.2.2 测距设计方案 5
2.2.3 显示设计方案 5
2.2.4 与PC机通信设计方案 6
第三章 系统硬件设计 8

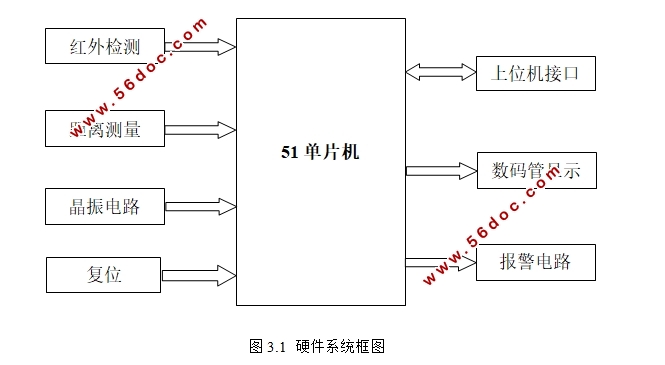

3.1 硬件系统框图 8
3.2 单片机最小系统 9
3.3 红外检测模块 10
3.4 超声波测距模块 12
3.5 声光报警模块 14
3.6 显示模块 15
3.7 上位机接口模块 16
第四章 系统软件设计 18
4.1 主程序 18
4.2 红外检测程序 20
4.3 距离测量程序 20
4.4 按键程序 21
4.5 显示程序 22
4.6 上位机接口程序 23
第五章 系统调试 25
结束语 27
参考文献 28
致 谢 30
附录一 系统硬件电路图 31
附录二 程序 32
|
