摘 要
本文为基于单片机的收费系统的设计，本系统的主要功能是对车辆进行计数收费，并可以自由定义车辆收费金额。本毕设全文可分为收费系统方案设计、收费系统硬件平台的设计和制作、收费系统软件设计、收费系统的调试和系统的可靠性分析。本文首先提出收费系统的设计思路，根据设计思路提出可行性的设计方案，采用STC12C5A08S2芯片进行设计。收费系统从单片机的硬件平台设计开始，采用分模块设计的方法。将模块分为车辆信息的输入模块、抗干扰电路、数据显示模块、记录模拟打印模块、查询模块、电源模块、芯片内部的数据存储和AD转换模块7个模块。然后对各个模块进行设计整合。而收费系统的软件设计部分也是采用模块化是设计方法，将模块分为编程的模块有：12864数据记录显示模块，EEPROM存储模块，AD转换模块，车辆信息编程模块，数据记录查询模块这6个模块，然后进行编程整合。设计好软硬件后进行系统调试和可靠性分析，系统调试也是分模块化调试。可靠性分析就包括硬件的可靠性分析和程序可靠性分析两个部分。而本毕设主要的抗干扰技术则集中在光耦隔离上。本毕设的收费系统抗干扰能力强，系统安全、稳定、有较好的可靠性。
关键字：收费系统；STC12C5A08S2；模块设计
Abstract
The paper is about toll collection system based on single-chip microcomputer designed, The paper includes charging system design, system hardware platform design and manufacture, charging system software design, system testing and system reliability analysis. This paper proposed charging system design，Then according to the design idea , proposed two feasibility schemes.A design scheme is using AT89S52 chip,external AD transform and storage circuit.But this circuit design is complex,anti-jamming is not very good.Therefore the chip adopts STC12C5A08S2 has strong advantage.This project charging system design from single chip hardware platform which using the modular design method.This includes seven modules for Vehicle information input module,Anti-interference circuit，Data display module，Record simulation printer module，The inquiry module，Power supply module，Data storage and AD conversion module.Then integrate modules.The design of the software system is also using modular design,The program module can be divided into six modules,including 12864 data record display module,EEPROM memory module,AD conversion module,Vehicle information programming module,Data record inquiry module.Then integrate modules.while finished software and hardware system designed, System testing and reliability analysis is begin.Reliability analysis will include reliability analysis of hardware and reliability analysis of program two parts.This project is mainly focused on the anti-interference technology of light-coupler isolate technology.This project charing system have strong anti-jamming capability, System security, stability and good reliability.
Key words：tollcollection system；STC12C5A08S2；modular design
16000字
引言 5
1 方案论证 6
1.1 系统方案的设计思路 6

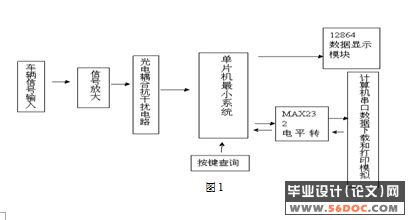

1.2 系统方案的设计和原理 6
2 系统硬件的设计 7
2.1 硬件平台的组成 7
2.2 芯片选择 8
2.1.1STC12C5A08S2介绍 8
2.2.2STC12C5A08S2芯片复位电路 8
2.3.3STC12C5A08S2芯片晶振电路 9
2.3 车辆信息的输入回路 9
2.3.1车辆有无判断和信号放大电路 9
2.3.2车辆类型判断 11
2.4 抗干扰回路 11

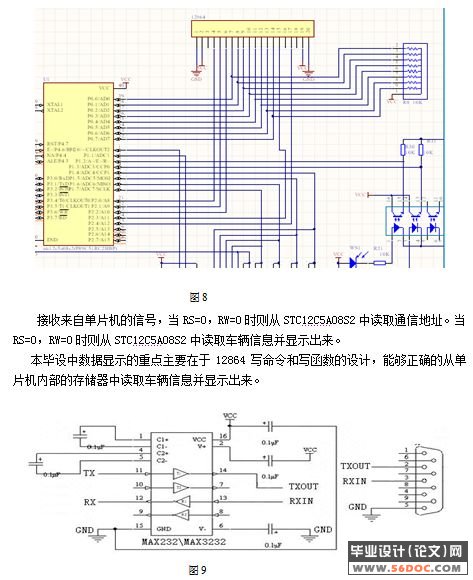

2.5 数据显示模块 12
3.6 记录模拟打印模 15
3.7 按键模块 16
3.8 电源模块 17
3.9 芯片内部的数据存储和AD转换模块 18
3.9.1EEPROM 18
3.9.2AD转换模块 19
3 系统软件设计 19
3.1 编程环境与编程语言的选择 19
3.2 程序流程设计 20
4 电路的安装和调试 25
4.1 硬件安装调试电路 25
4.2 单片机系统的软件调试 26
5 系统可靠性设计 27
6 总结 29
谢 辞 30
参考文献 31
附 录 32
参考文献
[1] 徐爱均.单片机高级语言C51应用程序设计[M].北京:电子工业出版社,2002.
[2] 何希才.常用电子电路应用365例[M].北京：电子出版社，2006.9：57～59
[3] 周占友.集成化智能传感器原理与应用[M].北京：电子工业出版社.2004.1：198～222.
[4] 求是科技. 单片机典型外围器件及应用实例[M]. 北京：人民邮电出版社，2006
[5] 窦振中.单片机外围器件实用手册[M].北京: 北京航天航空大学出版社,2003.
[6] 赵佩华.单片机接口技术及应用[M].北京:机工出版社,2003李宜达. 控制系统设计与仿真[M] .北京：清华大学出版社，2004
[7] 梅晓榕.自动控制原理[M]. 北京：科学出版社，2002.9
[8] 董绪荣，唐斌，蒋德.卫星导航软件接收机原理与设计[M].北京: 国防工业出版社, 2008年12月
[9]Jhn Wiley & Sons. Automatic control systems[M]. New York , 2003
|
