温度控制系统的设计(555定时器)

来源:56doc.com  资料编号:5D4099 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D4099
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

摘要
在日常的生产与生活中,温度是一个非常重要的过程变量,因为它直接影响燃烧、化学反应、发酵、烘烤、煅烧、蒸馏、浓度、挤压成形、结晶以及空气流动等物理和化学过程。所以人们需要用到良好的温度检测及控制装置系统来解决这些问题。本文介绍了采用A/D转换、555定时器、AT89C51芯片、LCD显示技术以及DS1620温度传感器等组成的温度控制系统的设计方法和工作原理。能够通过传感器对温度的感应自动调节加热功率的大小,并且在解决温度检测的基础上,通过555定时器完成对温度的特殊控制,即能实现对温度恒温控制,其温控效果好,温度波动不大,噪音小,电路简单可靠,使用效果非常好。
关键字:自动控制系统、温度传感器、MCS-51、LCD静态显示、555定时器。

温度控制系统设计内容
本设计应用性比较强,设计系统可以作为温度监控系统,如果稍微改装可以做热水器温度调节系统、实验室温度监控系统等等。课题主要任务是完成环境温度检测,利用单片机实现温度调节并通过计算机实施温度监控。设计后的系统具有操作方便,控制灵活等优点。
本设计系统包括温度传感器,A/D转换模块,温度传感器模块,LCD显示模块 ,和555定时器,AT89C51芯片等。文中对每个部分功能、实现过程作了详细介绍。整个系统的核心是以555定时器进行温度监控,完成了课题所有要求。

传感器测量温度和热敏电阻测温比较
作为测控系统得第一个环节,将被测对象、系统或过程中需要观察的信息转化为电压是第一步。这种转化广义地说包括各种物理形式,如机-电、热-电、声-电、机-光、热-广、光-电灯转化,内容极其广泛,这些转化的技术称为传感技术。实现这种技术的元件称为传感元件,而以这种技术手段独立地制作成一种装置,即将传感元件通过机械结构支承固定,并通过机械电气或其他方法连将所获信号传输出去的装置称为传感器。在测控系统中最常用的传感技术是将物理量和化学量等非电量转换成电的输出信号。
传感部分是测控系统中获取信息过程中的最前沿一环,从它得到的是被测量的第一手资料,类似于人类的感觉器官,所以对它的技术性能作如下的要求,以满足测试的需要:
①灵敏度高,线性度好。
②输出信号信噪比高。这就要求其内噪声低,同时不应引入外噪声。
③滞后、漂移小。
④特性的复现性好,具有互换性。
⑤动态性能好。
⑥对被测对象的影响小,即“负载效应”低。

基于555定时器的温度控制器电路设计
基于555定时器的温度控制器电路设计
基于555定时器的温度控制器电路设计
基于555定时器的温度控制器电路设计


毕业设计说明书目录         18000字
目录
摘要………………………………………………………………………………….12
第1章绪论
1.1研究温度控制系统的意义………………………………………………………13
1.2 温度控制系统中传感……………………………………………………………13
1.3 温度控制系统设计要点…………………………………………………………13
1.4 温度控制系统设计内容…………………………………………………………15
第2章传感器测量温度和热敏电阻测温比…………………………………………15
第3章硬件系统的构成
3.1 AT89C51概况……………………………………………………………………16
3.1.1功能特性概述:……………………………………………………………16
3.1.2引角功能说明………………………………………………………………16
3.1.3时钟振荡器…………………………………………………………………18
3.1.4空闲节电模式………………………………………………………………18
3.1.5掉电模式……………………………………………………………………19
3.1.6空闲和掉电模式外部引角状态……………………………………………19
3.2传感器概述……………………………………………………………………19
3.3数字温度测控芯片DS1620的应用…………………………………………20
3.3.1 概 述…………………………………………………………………… 20
3.3.2.引脚功能说明:…………………………………………………………21
3.3.3.温度值数据格式:………………………………………………………22
3.3.4.操作和控制:……………………………………………………………22
3.3.5 DS1620有两种操作模式:………………………………………………22
3.3.6 应用实例………………………………………………………………… 23
3.4 LCD显示………………………………………………………………………24
3.5 555定时器概述………………………………………………………………25
3.5 1 555定时器的原理…………………………………………………………25

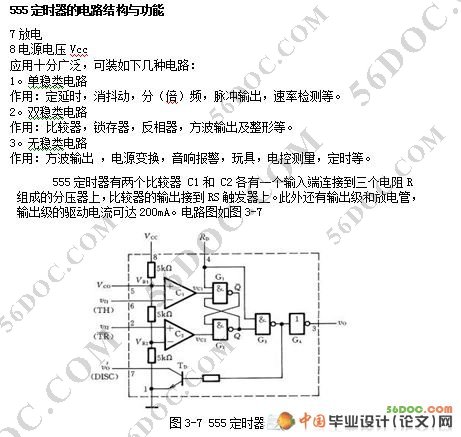

3.5.2 555定时器的电路结构与功能……………………………………………26

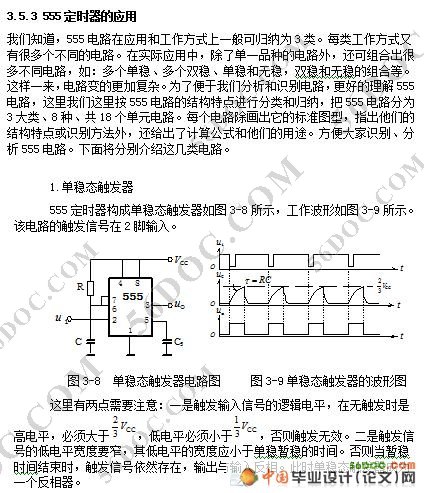

3.5.3 555定时器的应用…………………………………………………………27

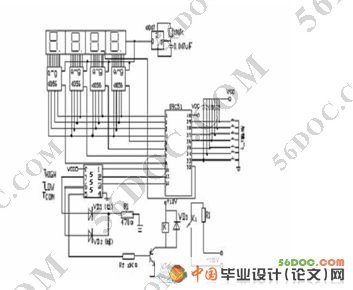

3.5.4 555定时器的温度控制电路………………………………………………40

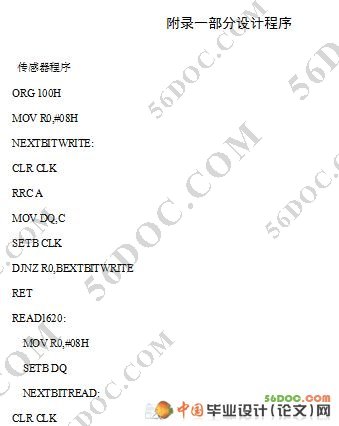

第4章软件设计图…………………………………………………………………41
第5章总结及展望…………………………………………………………………42
参考文献……………………………………………………………………………43
致谢…………………………………………………………………………………44
