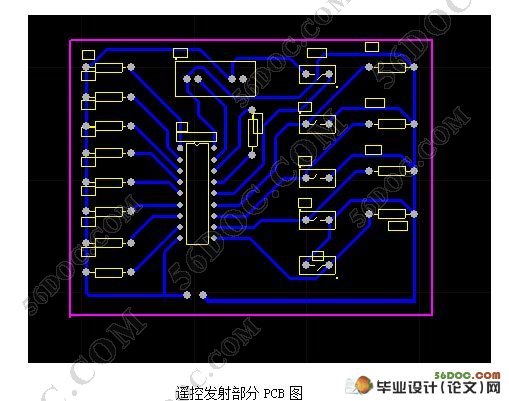

基于单片机和无线电遥控技术的密码锁硬件设计(附PCB图,原理图)(含任务书,开题报告,外文翻译,毕业论文19000字)

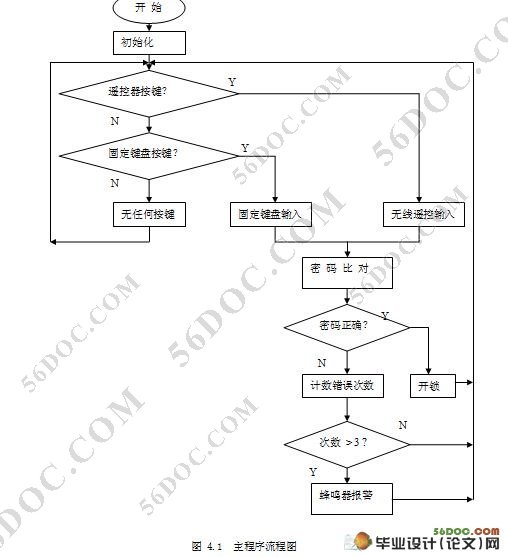

摘要：随着电子工业的发展，当今智能电子密码锁技术也在不断更新，特别是单片机在该领域的应用正不断地向着高、精、尖技术发展，无论功能性，稳定性都比较 全面。将无线电遥控技术与密码技术相结合，在保证原有密码锁系统性能的基础上研发新型的遥控密码锁系统。使用户在一定范围内的任何位置都能对保险箱进行开 启，可以提高密码的安全性，克服了固定键盘式密码锁的不足。本系统就是基于单片机实现对密码锁远程控制的研发，其硬件设计由遥控发射和遥控接收两个子系统 组成，接收部分主要以AT89C52单片机为核心。使用PT2262，PT2272芯片来实现信号的编码和解码。另外，结合移植性及可读性强的C语言程序 来实现开锁、报警和显示等功能，同时，采用EEPROM存储器AT24C02使得系统在掉电状态下，仍能够保存密码信息。该系统具有体积小，成本低，性能 可靠，使用方便等特点。
关键词：遥控技术 密码锁 编码 解码 单片机
Design of Password-Lock Based on Microcontroller and Remote Control Technology
Abstract：With the development of the electronics industry, today's intelligent electronic lock technology is constantly updated, in particular the application of SCM in the field are constantly toward high precision and advanced technology development, whether functional and stability are more comprehensive. Radio remote control technology will be combined with cryptographic techniques, to ensure that the existing locks in the system performance based on the development of new remote lock system. Enables users to any location within a certain range can be on the safe open, password security can be improved to overcome the fixed keyboard lock deficiencies. The system is based on the single chip on the development of remote control locks, the hardware design from the remote transmitter and remote control receiver of two subsystems, in order to receive some of the major AT89C52 microcontroller as the core. Use PT2262, PT2272 chip encoding and decoding the signals. In addition, the combination of portability and readability of the C language program to achieve lock, alarm and display. At the same time, the use of EEPROM memory AT24C02 power-down mode makes the system still be able to save the password information. The system is small, low cost, reliable, easy to use and so on.
Keywords: remote control technology password-lock code decode
single chip microcomputer
技术要求
以单片机为核心，结合无线电遥控技术与密码技术，实现密码锁遥控系统。

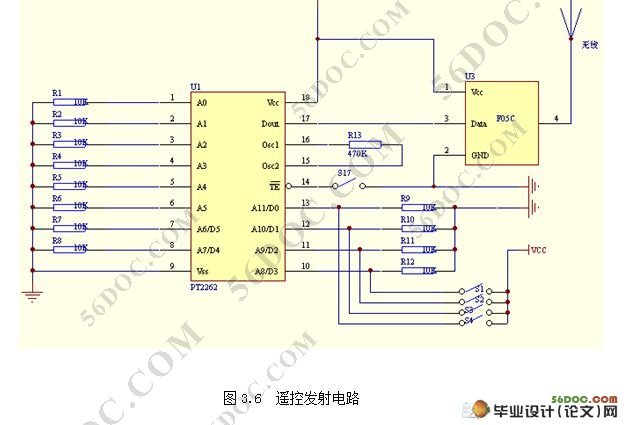

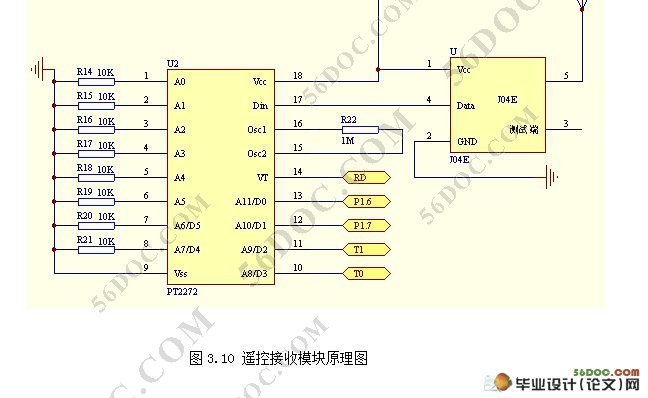

1、遥控发射器和遥控接收电路，存储电路和键盘显示电路
2、在10米范围内用遥控器对保险箱进行开启操作
3、可设置两组密码，用户可修改密码，密码位数可在1～8位任意设置
4、在任何掉电情况下，原设定密码保持不变
二、主要特色
该装置是以单片机为核心的遥控密码锁的硬件部分。采用特定的编码解码技术还可以防止无线电波的相互干扰，从而使其抗干扰能力很强。将无线电遥控技术与密码 技术相结合，在保证原有密码锁系统性能的基础上研发新型的遥控密码锁系统，使用户在有效工作范围内的任何位置都能对保险箱进行开启，可以提高密码的安全 性，克服了固定键盘式电子密码锁的不足。此外，该系统具有体积小，成本低性能可靠，使用方便等特点。
单片机的选择
电子密码锁大多采用单片机作为中央处理器，单片机体积小却包含了计算机的基本功能部件，能够满足很多应用领域对硬件功能的基本要求。另一方面，单片机内 CPU访问存储器、Ｉ/Ｏ接口的信息传输线（即总线——地址总线、数据总线和控制总线）大多数在芯片内部，因此不易受外界的干扰。另外，单片机内部功能 强，系统结构简单，应用灵活，系统扩展方便，这也使应用系统的硬件设计非常简单，且性能价格比高，容易产品化。
单片机种类很多，8位单片机有MCS-51系列、PIC系列等，16位单片机有Intel MCS-96系列等。在本次设计中，8位的单片机就能满足系统的设计要求。目前，8为单片机以Intel MCS-51系列单片机的品种最多，接口芯片以及应用软件也非常丰富。AT89C52单片机是一种低功耗、高性能的8位CMOS单片机，它内部集成了 8KB的flash程序存储器，这种flash存储器可以反复擦除，使程序的调试非常方便。同时，AT89C52具有以下特点：
● 与 MCS-51 单片机产品兼容
● 8K 字节在系统可编程Flash 存储器且可反复擦除
● 32 个可编程I/O 口线
● 三个16 位定时器/计数器
● 八个中断源两级中断处理
● 全双工UART 串行通道
● 低功耗空闲和掉电模式
● 掉电后中断可唤醒
因此，综合上述AT89C52的特点，选用AT89C52单片机作为遥控接收系统的中央处理器，完全能够满足此次设计的要求。在选定单片机以后，即可对其他各模块的硬件电路进行设计。

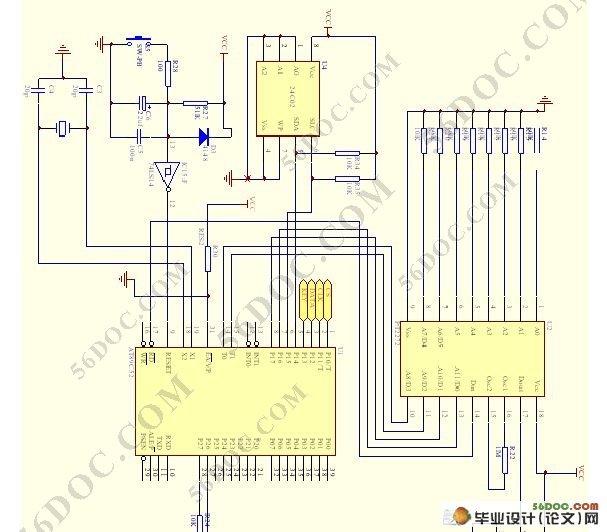

AT89C52最小系统主要由单片机、时钟电路、复位电路等基本组成，所谓最小系统就是具有上电复位和手动复位功能；能够使用单片机片内程序存储器；具有基本的人机交互接口，按键输入，LED显示功能；具有一定的可扩展性，单片机I/O口可方便地与其他电路板连接。
|
