汽车齿轮齿条式转向系设计
来源:56doc.com 资料编号:5D10896 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D10896
资料介绍
汽车齿轮齿条式转向系设计(任务书,开题报告,中期报告,外文翻译,论文说明书16000字,CAD图纸6张)

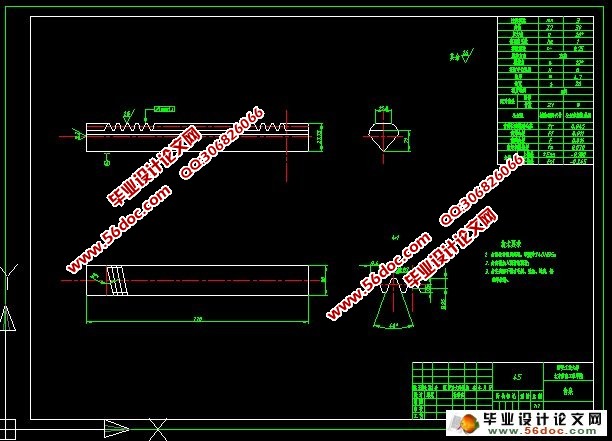

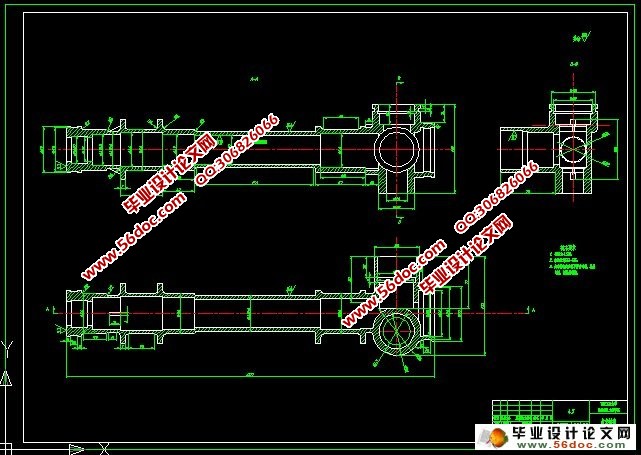

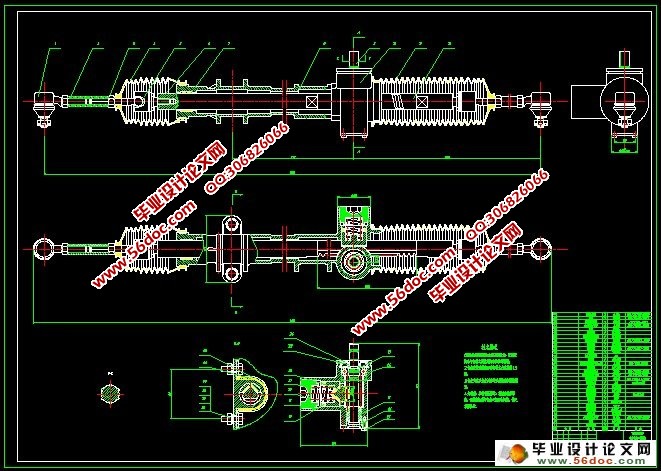

摘 要
汽车的转向系统的性能是汽车的主要性能之一,转向性能直接影响到汽车的操纵稳定性,它对于确保车辆的安全行驶、减少交通事故以及保护驾驶员的人身安全、改善驾驶员的工作条件起着重要的作用。
齿轮齿条式转向器是将司机对转向盘的转动变为齿条沿轴向移动,并按照一定的角传动比和力传动比进行传递的机构。其基本结构是一对相互啮合的齿轮和齿条,转向轴带动小齿轮旋转时,齿条便做直线运动,同时靠齿条带动横拉杆就可使转向轮转向,所以这是一种最简单的转向器,它具有结构简单紧凑、质量轻、刚度大、转向灵敏、制造容易、成本低,正逆效率高一级便于布置等优点,而且特别适用在独立式麦弗逊式悬架配用,因此目前它在轿车和微型、轻型货车上得到了广泛应用。
关键词:齿轮齿条;转向器;汽车
Automobile Gear Rack Type Steering System Design
Abstract
The function of automotive steering system is one of the most important functions. It can influence the stability in manipulation, also plays an important role in ensuring safe driving, reducing traffic accident, protecting driver’s safety and improving driver’s work condition.
Rack and pinion steering gear is the driver of the steering wheel along the axis of rotation into a mobile rack and gear ratio according to a certain angle and force transmission ratio for delivery of the body. The basic structure is a pair of mutually meshing gears and rack pinion steering drive shaft rotates, the rack will be a straight line, while driven by the rack to tie rod steering wheel can turn, so this is one of the most simple the steering, it has simple structure, light weight, stiffness, steering is sensitive, easy manufacturing, low cost, high efficiency and a convenient forward and reverse layout, etc. and especially for the independent suspension with McPherson-type , so now it is in the car and micro, light truck has been widely used.
Key Words: rack-and pinion; steering gear; automobile

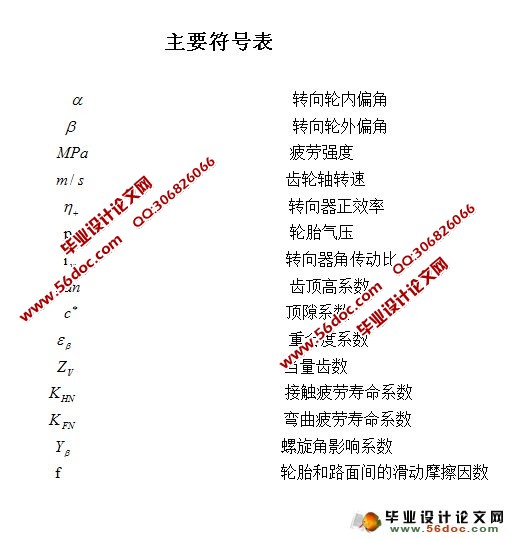

1.1汽车齿轮齿条式转向系统的概述
汽车行驶中,驾驶员通过操纵转向盘,经过一套传动机构,使转向轮在路面上偏转一定的角度来改变其行驶方向,确保汽车稳定安全的正常行驶。能使转向轮偏转以实现汽车转向的一整套机构成为汽车转向系。在现代汽车上,转向系统是必不可少的最基本的系统之一,它也是决定汽车主动安全性的关键总成,如何设计汽车的转向特性,使汽车具有良好的操纵性能,,始终是各汽车厂家和科研机构的重要课题。特别是在车辆高速化、驾驶人员非职业化、车流密集化的今天,针对更多不同的驾驶人群,汽车的操纵性设计显得尤为重要。

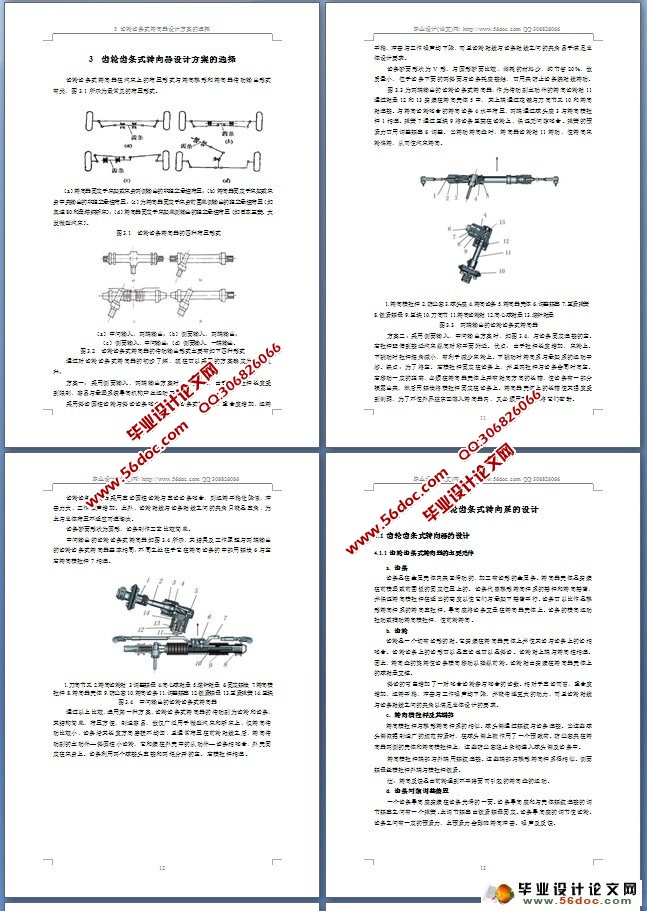

汽车齿轮齿条式转向系统的类型、组成及工作原理
2.1机械转向系统的组成

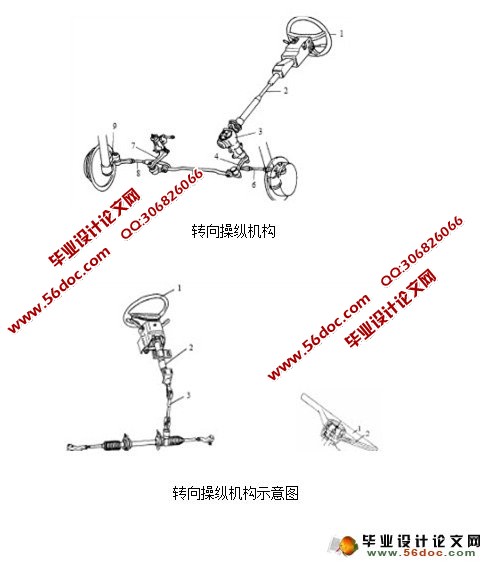

转向操纵机构:转向盘、转向轴、万向节(上、下)、转向传动轴。
(采用万向传动装置有助于转向盘和转向器等部件和组件的通用化和系列化)
齿轮齿条式转向器:内设减速传动副,作用减速增扭。
转向传动机构:转向摇臂、转向横拉杆、转向节臂、转向节、转向梯形。
