新型能源汽车零部件-汽车转向器的设计(含CAD零件图和装配图)

来源:56doc.com  资料编号:5D15493 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D15493
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

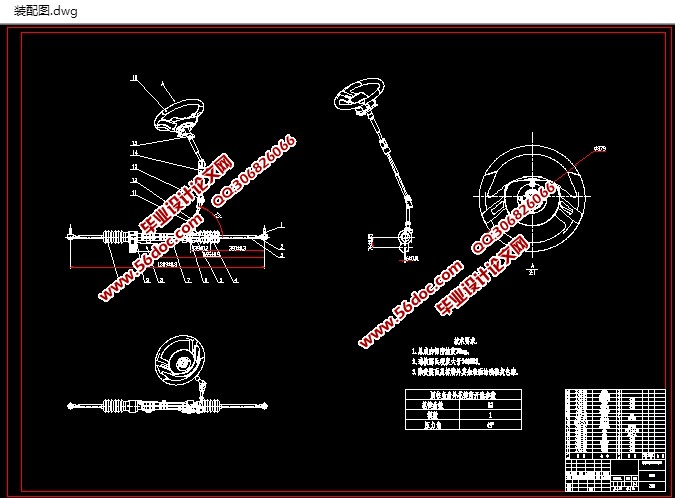

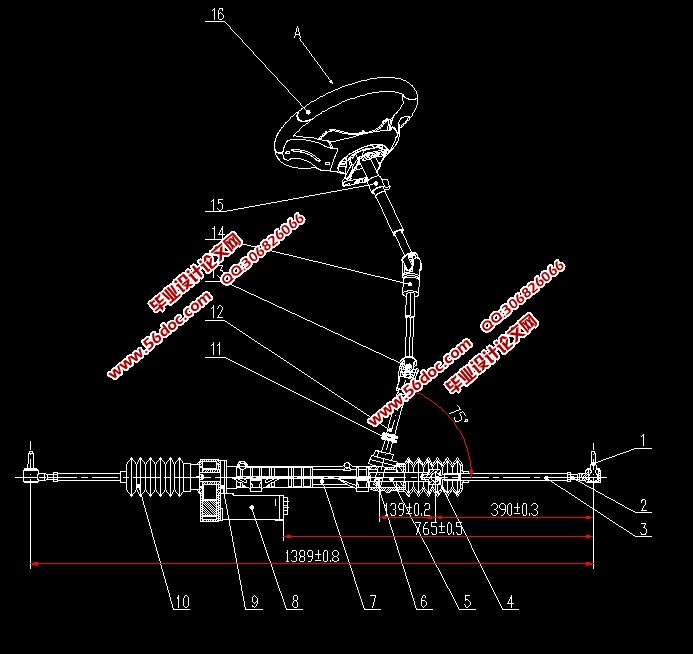

新型能源汽车零部件-汽车转向器的设计(含CAD零件图和装配图)(任务书,开题报告,中期检查表,外文翻译,论文说明书15000字,CAD图纸4张)
本课题的设计题目是汽车转向器的设计。在本设计中,我选取的车型是五菱荣光2011基本版,以齿轮齿条转向器的设计的主要设计中心,一是转向系的总述;二是转向器的选择;三是齿轮与齿条合理的匹配,以达到转向器的合理传动比和强度的要求;四是梯形结构设计与优化。本设计利用转向盘的旋转带动传动机构的转向轴转向,通过万向传动装置带动转向齿轮轴旋转,转向齿轮轴和转向齿条相啮合,从而促使转向齿条做直线的运动,实现汽车的转向。这样的设计实现了转向器结构简单,轴向尺寸小,而且零件数目也少,从而达到汽车转向的灵敏性和稳定性的要求。计算主要进行了转向器齿轮齿条的设计计算与校核和对转向齿轮轴的设计校核,主要是采用汽车设计的经验参数和大学里所学机械设计中课程内容和汽车设计、汽车构造的理论进行设计,其结果基本满足强度要求,安全可靠。

汽车参数
    基本资料
    五菱荣光 2011款 基本型
    生产厂商    上汽通用五菱
    所属    五菱荣光
    车体结构    客车
    级别    微面
    上市时间    2011
    尺寸/重量/容积
车身质量    1150 kg    轴距    2700 mm    轮距    1386/1408mm(前/后)
全车长度    3995 mm    车身宽度    1620mm    车身高度    1900mm
总质量    1750kg    油箱容积    45L    标准座位数    8
    引擎参数
标准引擎    L2Y    标准变速器    5档手动    排放标准    国4
最小转弯直径    10.4m    最大功率    61.5kw    最大扭矩    112Nm
燃油系统    多点电喷    标准排量    1206ml    最高时速    130km/h
    转向/悬挂/轮胎/转向盘
驱动方式    中置后驱    制动方式    盘式/鼓式(前/后)    转向器型式    齿轮齿条机械式
悬挂方式    独立悬架/纵置钢板弹簧(前/后)    轮胎气压    3.0    轮胎    175/70 R14
最大转角    45º    前后分配    45:55    转向盘直径    38cm
2.2 基本要求
1、汽车在转弯行驶过程中,应该转向敏捷。
2、汽车在转弯行驶过程中需要在转向盘上的作用力应该小于200N。
3、转向器的传动副间应有间隙调整机构。
4、转向系的角传动比在23-32之间,正效率在60%以上,逆效率在50%以上。
5、转向盘和转向轴要有防止伤害的机构。
