新能源汽车总体布置设计(含CAD图,CATIA三维图)

来源:56doc.com  资料编号:5D22599 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D22599
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

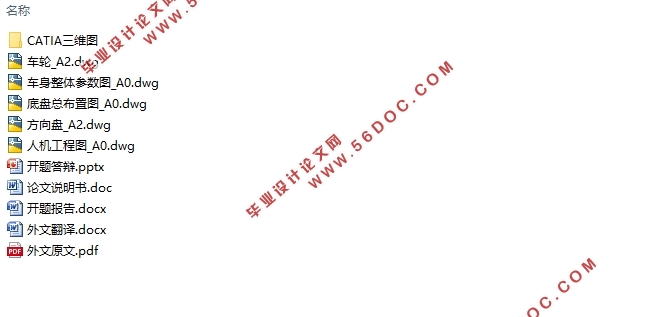

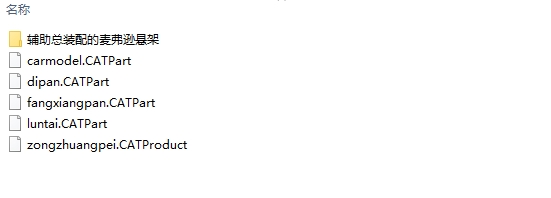

新能源汽车总体布置设计(含CAD图,CATIA三维图)(任务书,开题报告,开题答辩,论文说明书12000字,CAD图5张,CATIA三维图)
摘  要
总体布置在汽车设计中处于高屋建瓴的地位,贯彻于整个设计流程,有着很重要的指导作用。总布置涉及到车身整体参数与各部件的选型与布置,例如悬架、座椅、发动机等。在满足各板块的合理布置后,还需进行人机校核,确保设计满足功能最优、人机协调,使得整车性能与乘坐体验达到最优化的结果。
近年来兴起的新能源汽车,在结构上与传统燃油车有所差异,所以总布置上要以新的视角与方法,更为科学地进行设计。本次新能源汽车总体布置设计,参考的目标是纯电动车比亚迪秦EV450,根据其外观造型已经各项参数,通过设计流程,学习汽车在总布置上的革新。在加深对理论知识理解的同时,培养自己的创新能力,使自己的专业知识与时代
接轨。
关键词:总体布置设计;人机工程学;底盘布置;车身室内设计

Abstract
Car body general layout is in a high-rise position in the design of the car, and it has an important guiding role in the entire design process. The general layout involves the overall parameters of the vehicle body and the selection ,and arrangement of the various components, such as suspensions, seats, engines and the like. After satisfying the reasonable arrangement of each plate, it is necessary to carry out man-machine check to ensure that the design meets the best function and man-machine coordination, so that the vehicle performance and the ride experience can be optimized.
The new energy vehicles that have emerged in recent years are different in structure from traditional fuel vehicles, so the overall layout should be designed more scientifically with new perspectives and methods. The overall layout design of the new energy vehicle, the reference target is the pure electric vehicle BYD Qin EV450, according to its appearance and various parameters, through the design process, learn the car's innovation in the overall layout. While deepening the understanding of theoretical knowledge, we will cultivate our own innovative ability and bring our professional knowledge into line with the times.

Key words: car body general layout design; ergonomics; chassis layout; interior layout

本次需要设计一款经济适用的汽车,根据市场反馈情况与综合分析,选定为紧凑型A级三厢轿车,乘员数为5人,具体参考车型为2018款秦EV450。
参考与秦EV450同级别的吉利帝豪EV450、长安逸动EV460与传统燃油汽车的轴距尺寸:
表3.1 同级车型轴距对比
车型    轴  距 L/mm
吉利帝豪EV450    2650
长安逸动EV460    2700
A级车(1.6L~2.0L排量)    2500~2700
结合市场上同级车的轴距尺寸范围,本次设计的新能源A级车的轴距L定为 2670mm。

3.5.2汽车前后轮距B1和B2
参考与秦EV450同级别的吉利帝豪EV450、长安逸动EV460与传统燃油汽车的轮距尺寸:
表3.2 同级车型轮距对比
车型    轮 距B/mm
吉利帝豪EV450    1502/1492
长安逸动EV460    1548/1559
A级车(1.6L~2.0L排量)    1300~1580
结合市场上同级车的轮距尺寸范围,本次设计的新能源A级车的轮距B1/B2定为1525mm/1520mm。

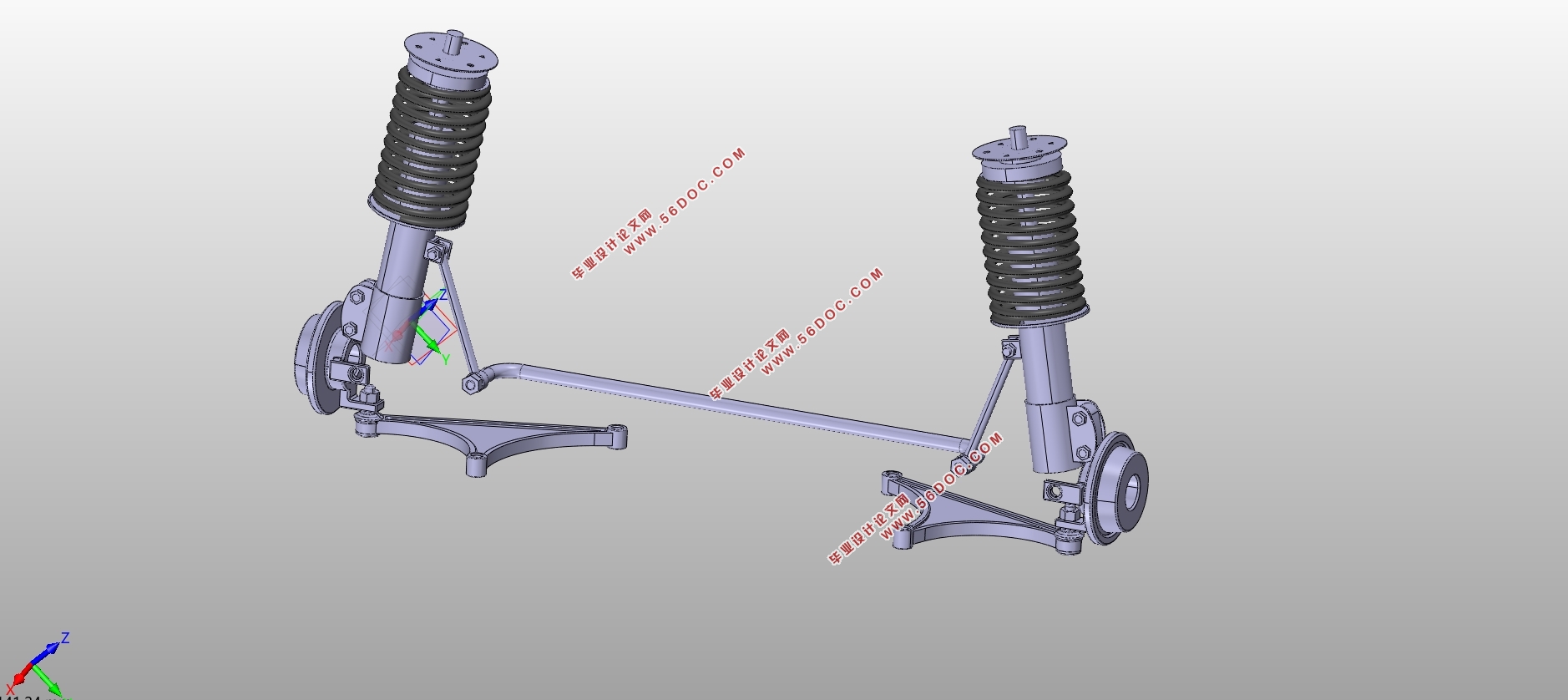

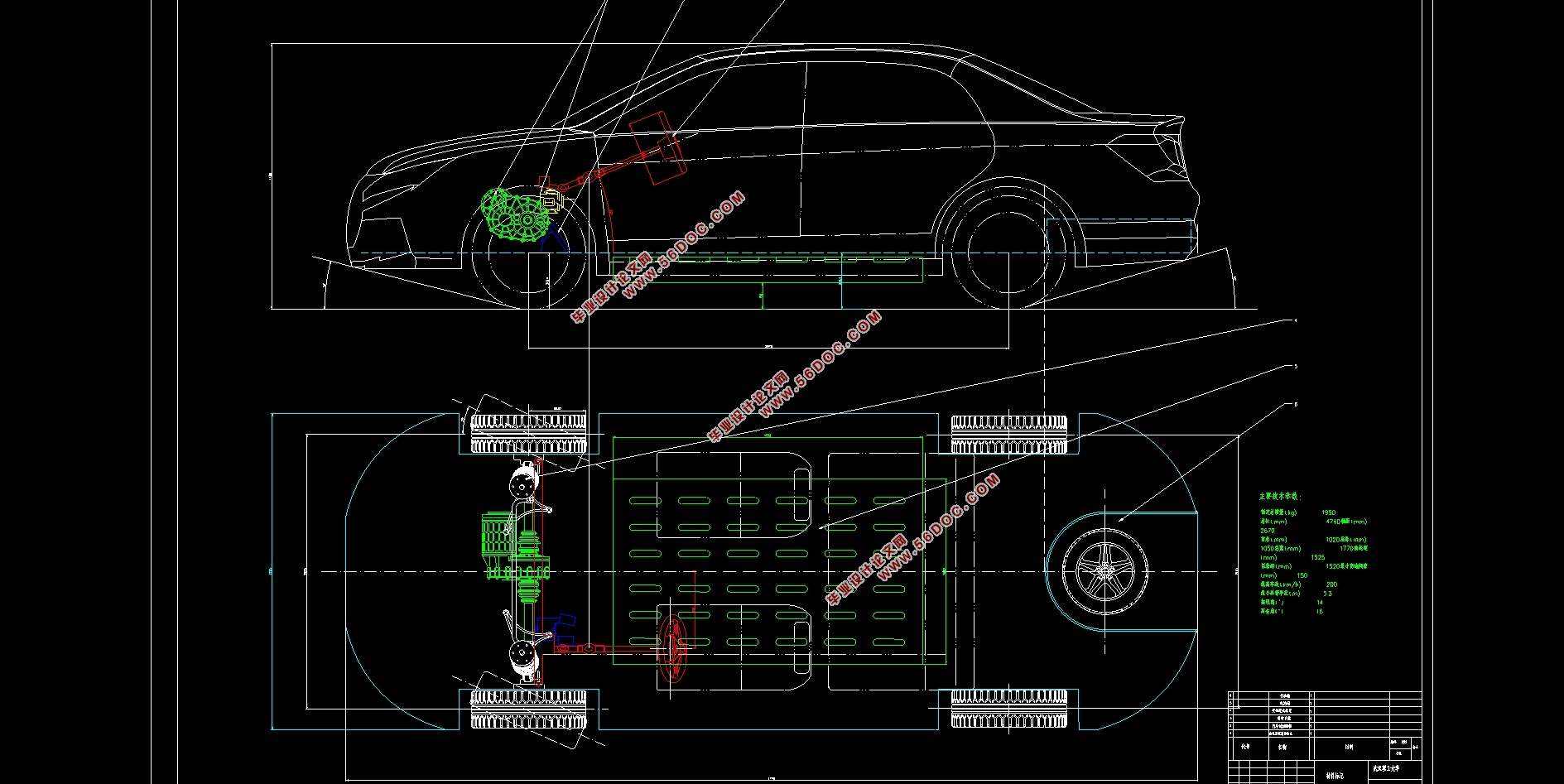

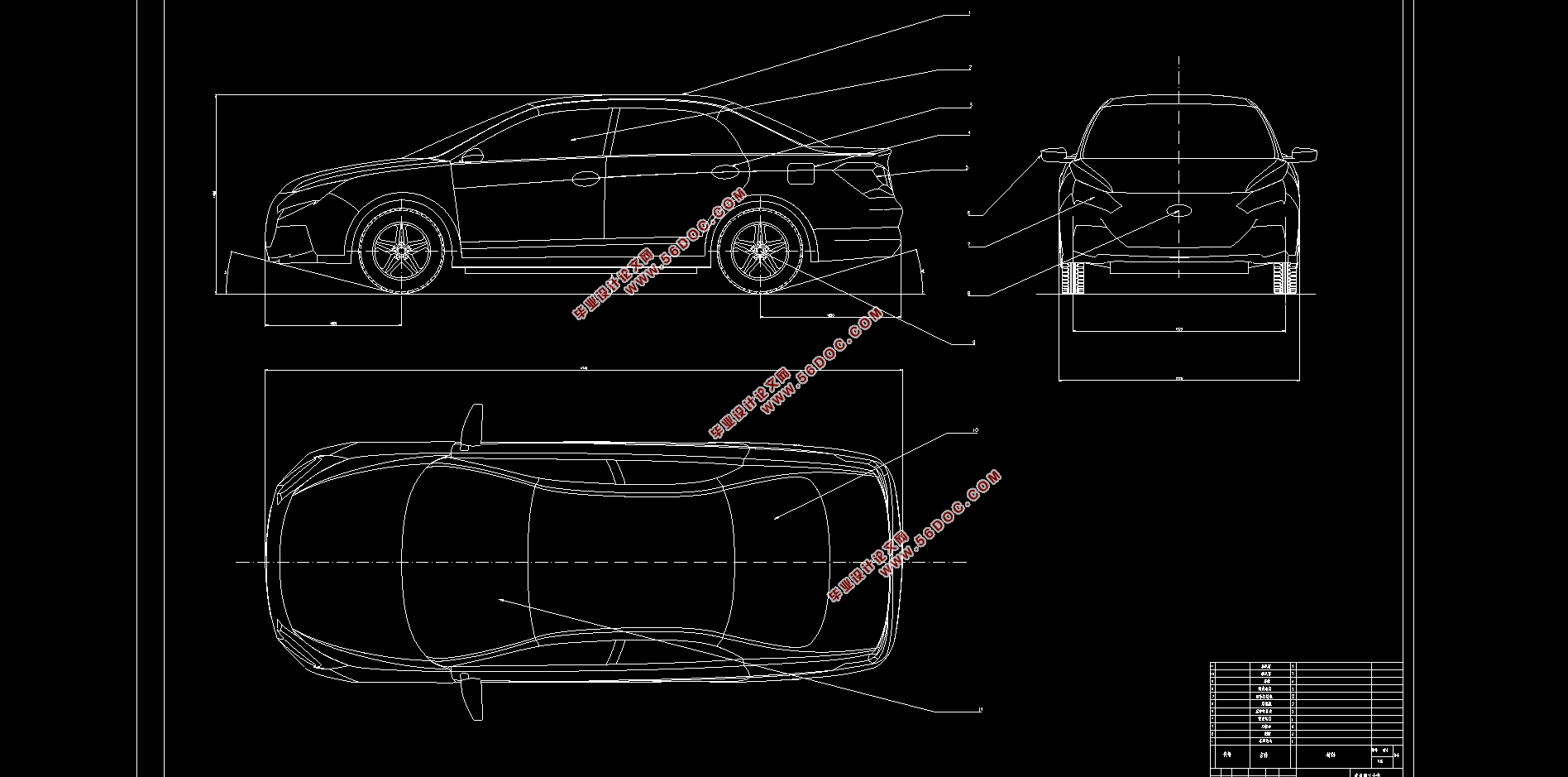

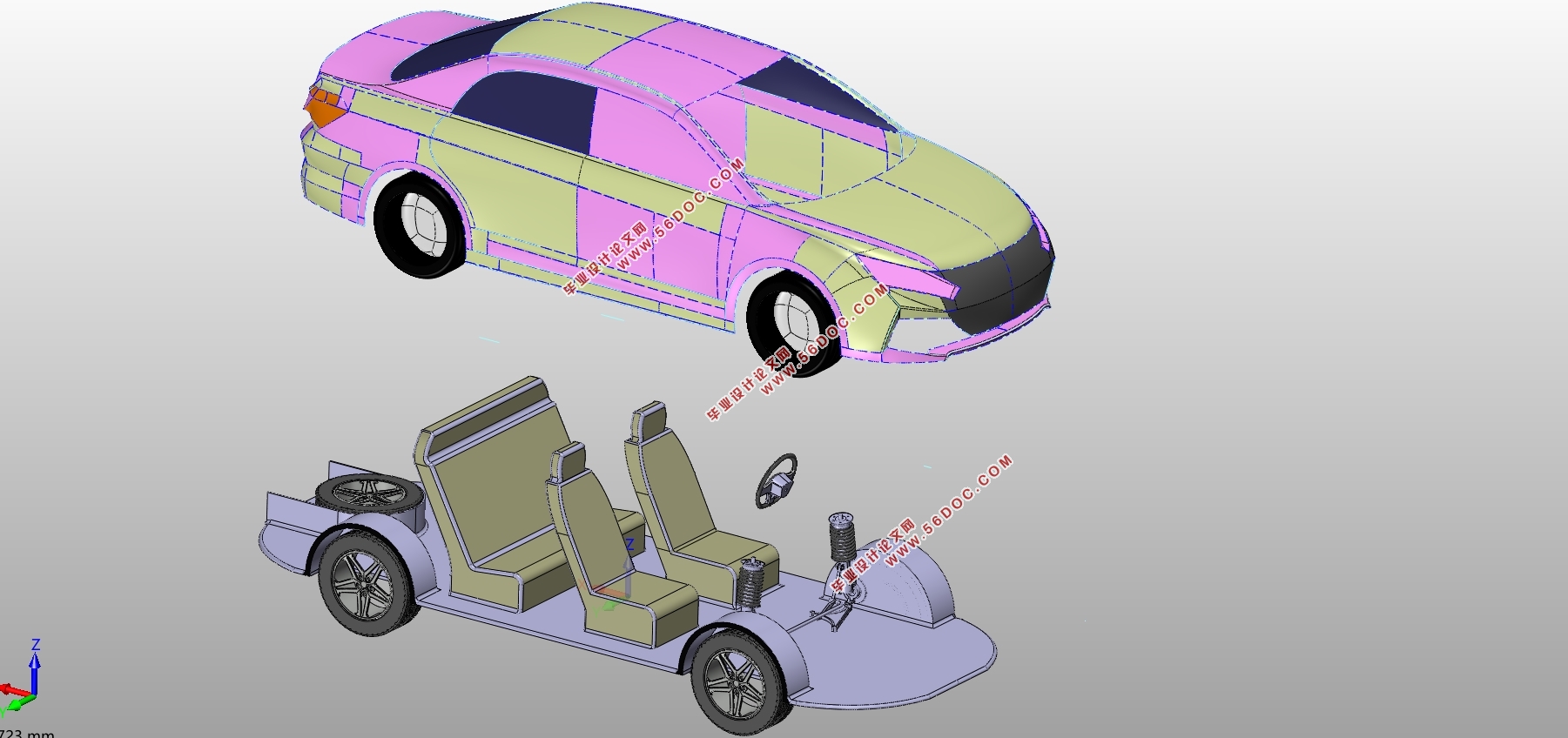

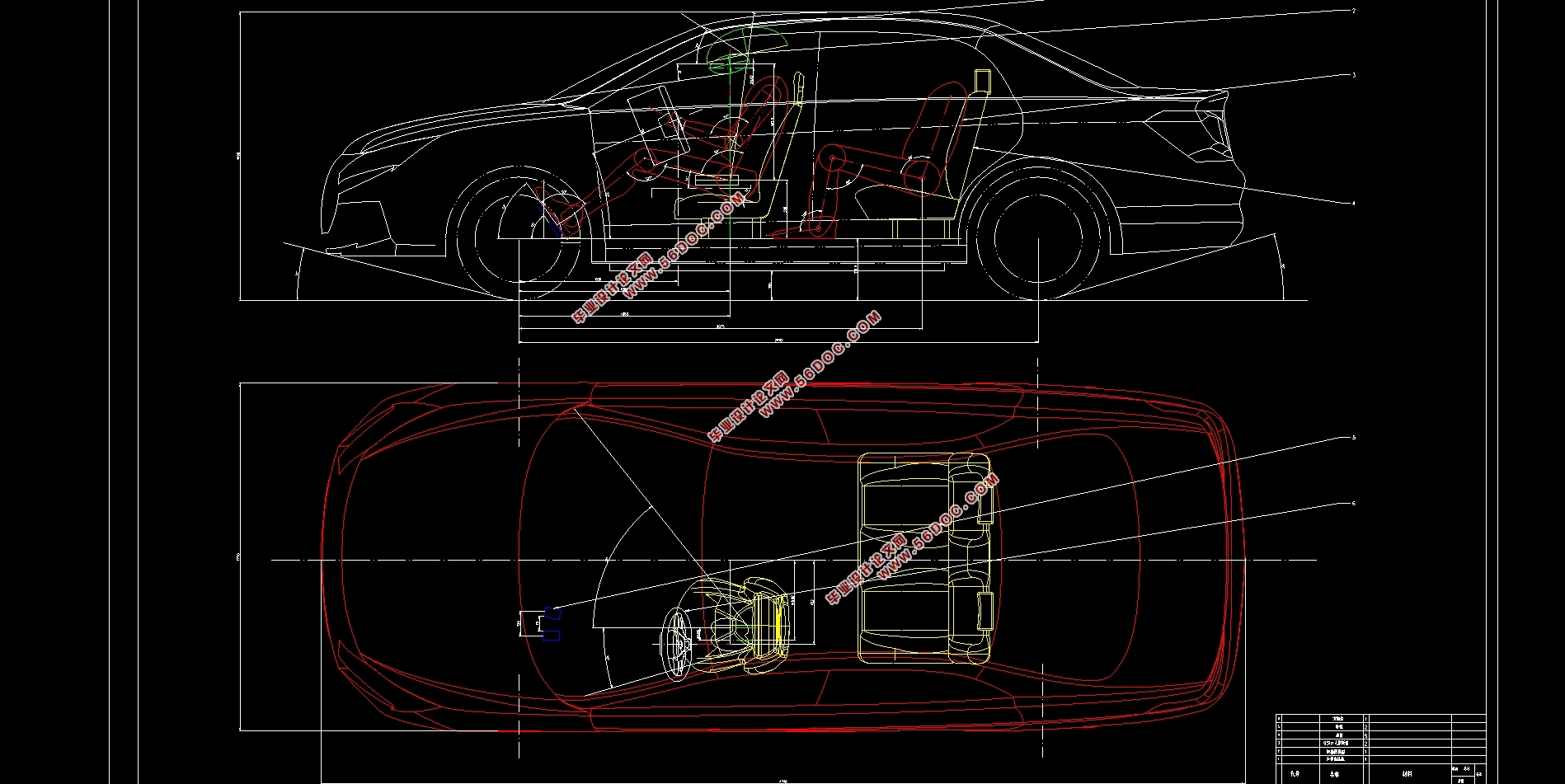

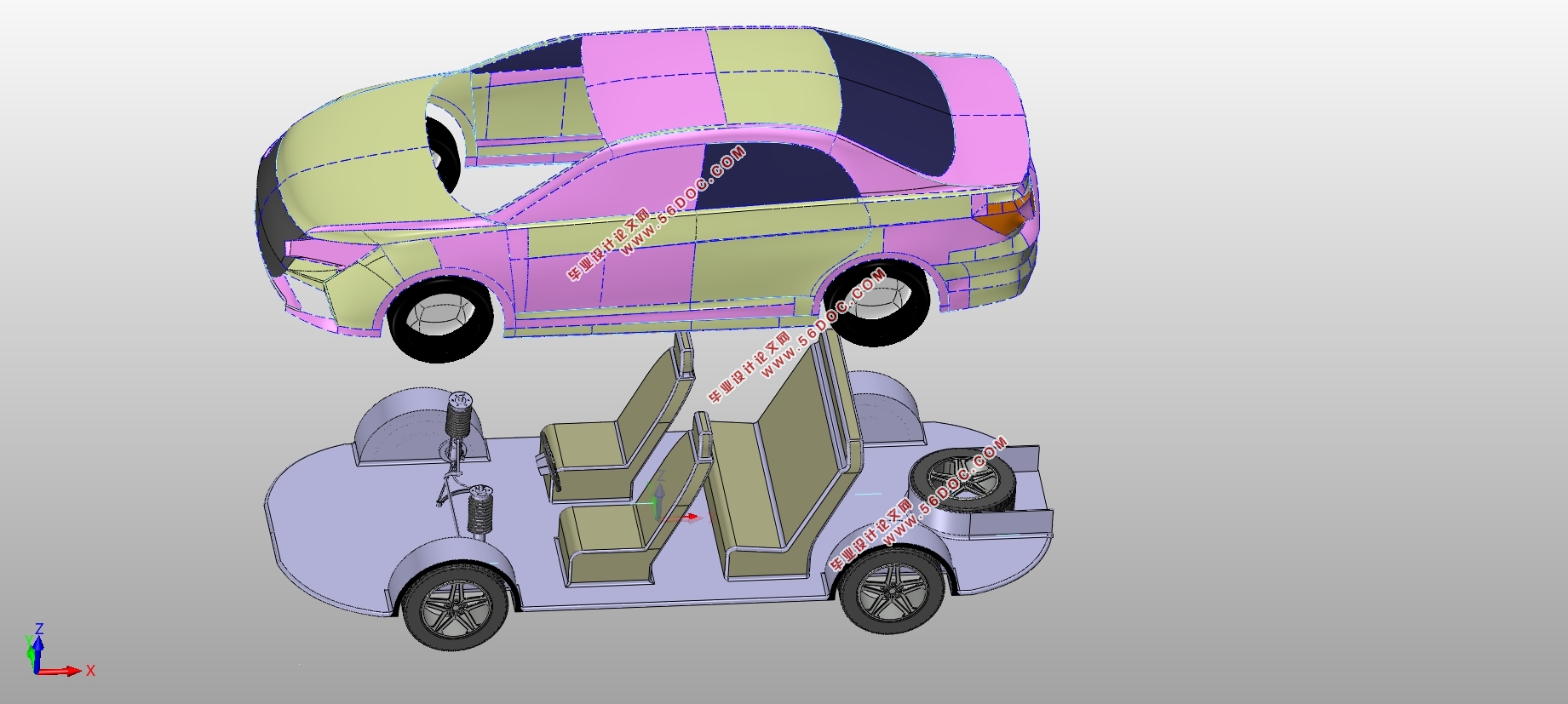

新能源汽车总体布置设计(含CAD图,CATIA三维图)
新能源汽车总体布置设计(含CAD图,CATIA三维图)
新能源汽车总体布置设计(含CAD图,CATIA三维图)
新能源汽车总体布置设计(含CAD图,CATIA三维图)
新能源汽车总体布置设计(含CAD图,CATIA三维图)
新能源汽车总体布置设计(含CAD图,CATIA三维图)
新能源汽车总体布置设计(含CAD零件图装配图,CATIA三维图)
新能源汽车总体布置设计(含CAD图,CATIA三维图)


目录
第1 章绪论    1
1.1论文选题意义及目的    1
1.2国内外发展现状    1
第2章 整车开发方案的选定    2
2.1设计任务    2
2.2总布置原则    2
2.3运用软件介绍    2
第3章 汽车总体参数设计    3
3.1汽车类型的确定    3
3.2汽车形式的选择    3
3.3汽车电机与电池的选择    3
3.3.1电机选择    3
3.3.2电池选择    3
3.4汽车轮胎的选择    4
3.5汽车主要尺寸参数的选择    4
3.5.1汽车轴距    4
3.5.2汽车前后轮距B1和B2    5
3.5.3汽车外廓尺寸    5
3.5.4汽车前悬Lf和后悬Lr    5
3.6汽车的质量参数的确定    6
3.6.1汽车的装备质量    6
3.6.2汽车的总质量    6
3.6.3汽车的轴荷分配    6
3.7汽车的主要性能参数的选择    7
3.7.1动力性参数    7
3.7.2通过性参数    7
第4章 车身动力总成及底盘的布置    9
4.1电机和电池的布置    9
4.1.1电机的布置    9
4.1.2电池的布置    9
4.2悬架的布置    10
4.3前后轮罩大小    11
第5章 车身室内人机工程的布置    12
5.1人机工程主要内容    12
5.2人机工程主要步骤    13
5.2.1人体百分位与舒适姿势    13
5.2.2踏板的布置    15
5.2.3 H点位置的确定    16
5.2.4人体布置    16
5.2.5座椅的布置    18
5.2.6车顶间隙与前后风窗的布置    20
5.2.7方向盘以及仪表盘的布置    21
5.2.8车身前罩、备胎及行李舱布置    22
第6章 结论    24
参考文献    25
致谢    26
