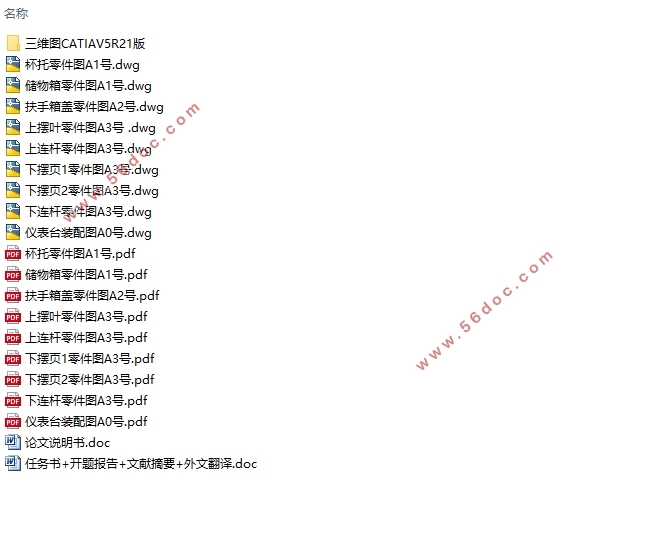

家用中型轿车汽车仪表台设计(含CAD零件图装配图,CATIA三维图)(任务书,开题报告,文献摘要,外文翻译,论文说明书13000字,CAD图9张,CATIA三维图)
摘 要
当今汽车行业正处于大变革时期，燃油车的禁售令促使各个汽车企业寻找替代性能源汽车，目前混合动力车俨然成为过渡性车辆。电气化和互联网智能的发展使仪表台的设计发生巨大变化。仪表台作为内饰的主要部件，其质量越来越决定着整个内饰的风格，影响着消费者的选择。
本文的设计任务是家用中型车的仪表台，首先需要确定的是基础车型和设计风格。基础车型的确定便于设计仪表台的轮廓尺寸，同时风格的确定对曲线的大致弧度做出参考。考虑到新能源汽车的崛起和汽车消费的年轻化，选择荣威e950为基础车型，风格偏运动。其次，介绍仪表台设计的初始条件，分别是人体模型、H点和眼椭圆，确定设计的基准。再次，把仪表台分为上下部和副仪表台三部分进行设计，主要运用人机工程学及其衍生出法规等确定主要零部件位置和特殊点的位置，在风格确定的基础上运用曲线画出轮廓填充。其中要设计的主要零部件有杯托、储物箱和空调出风口。这部分设计也大量运用校核的内容。最后，进行总体的校核，包括驾驶员手伸及界面和腿部空间的校核两部分。

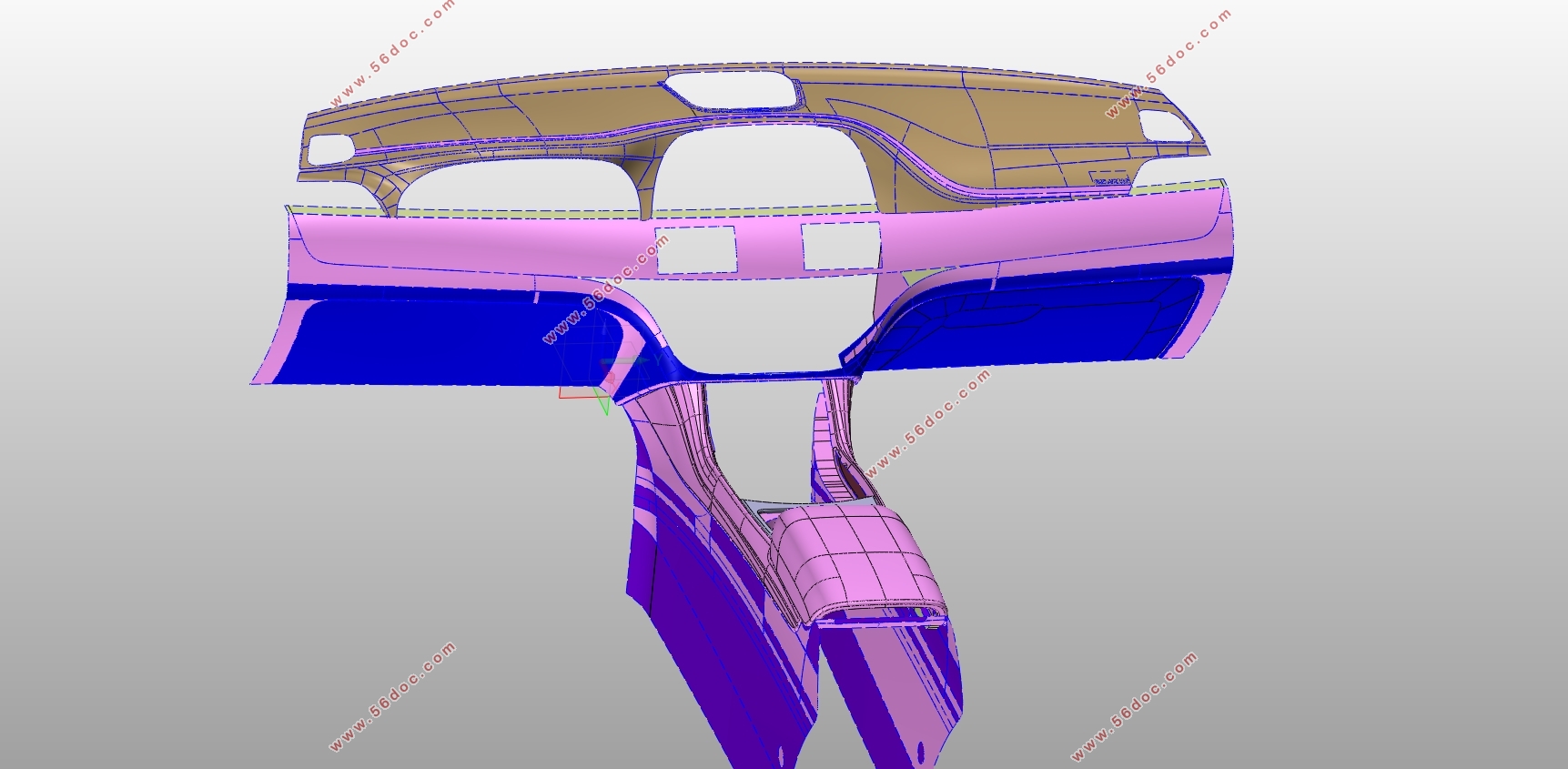

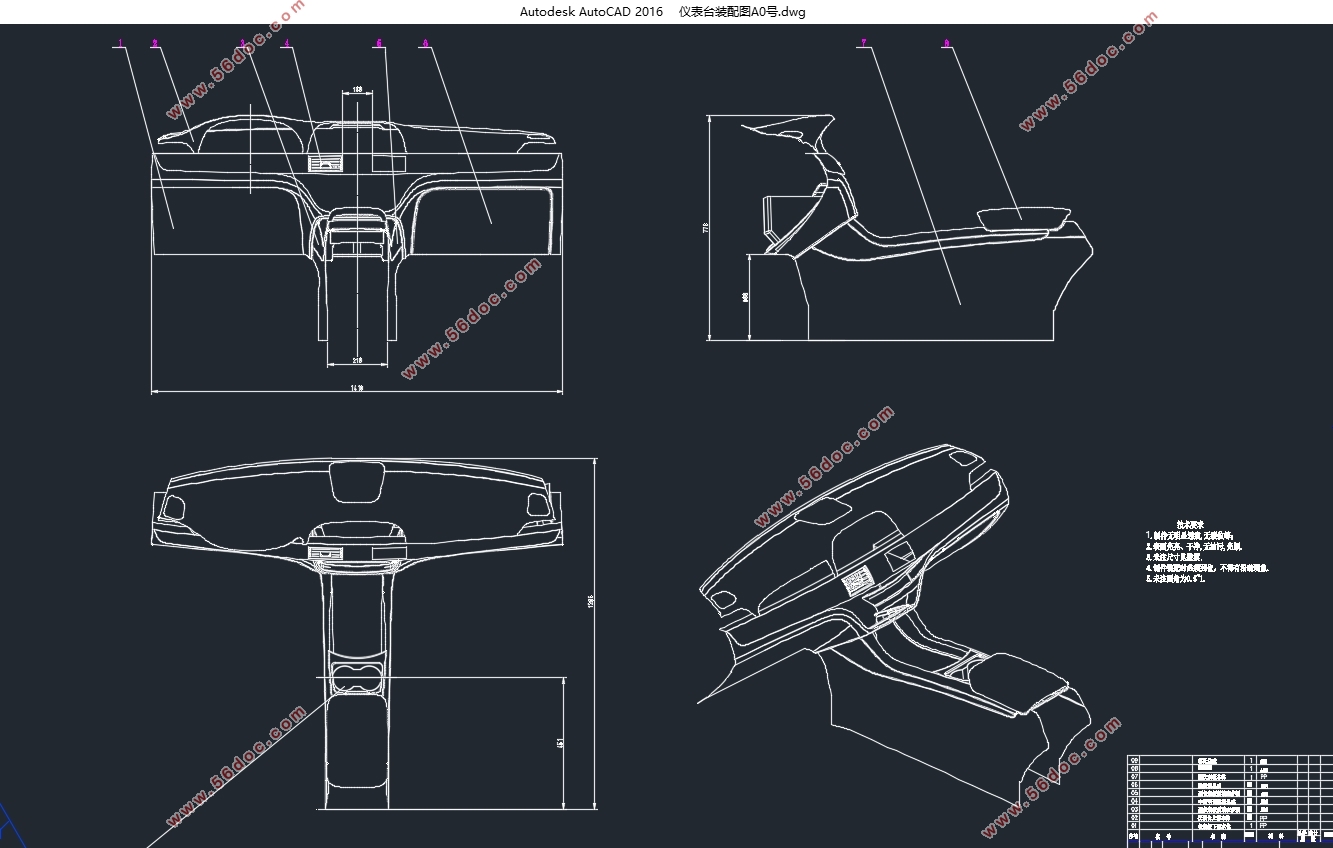

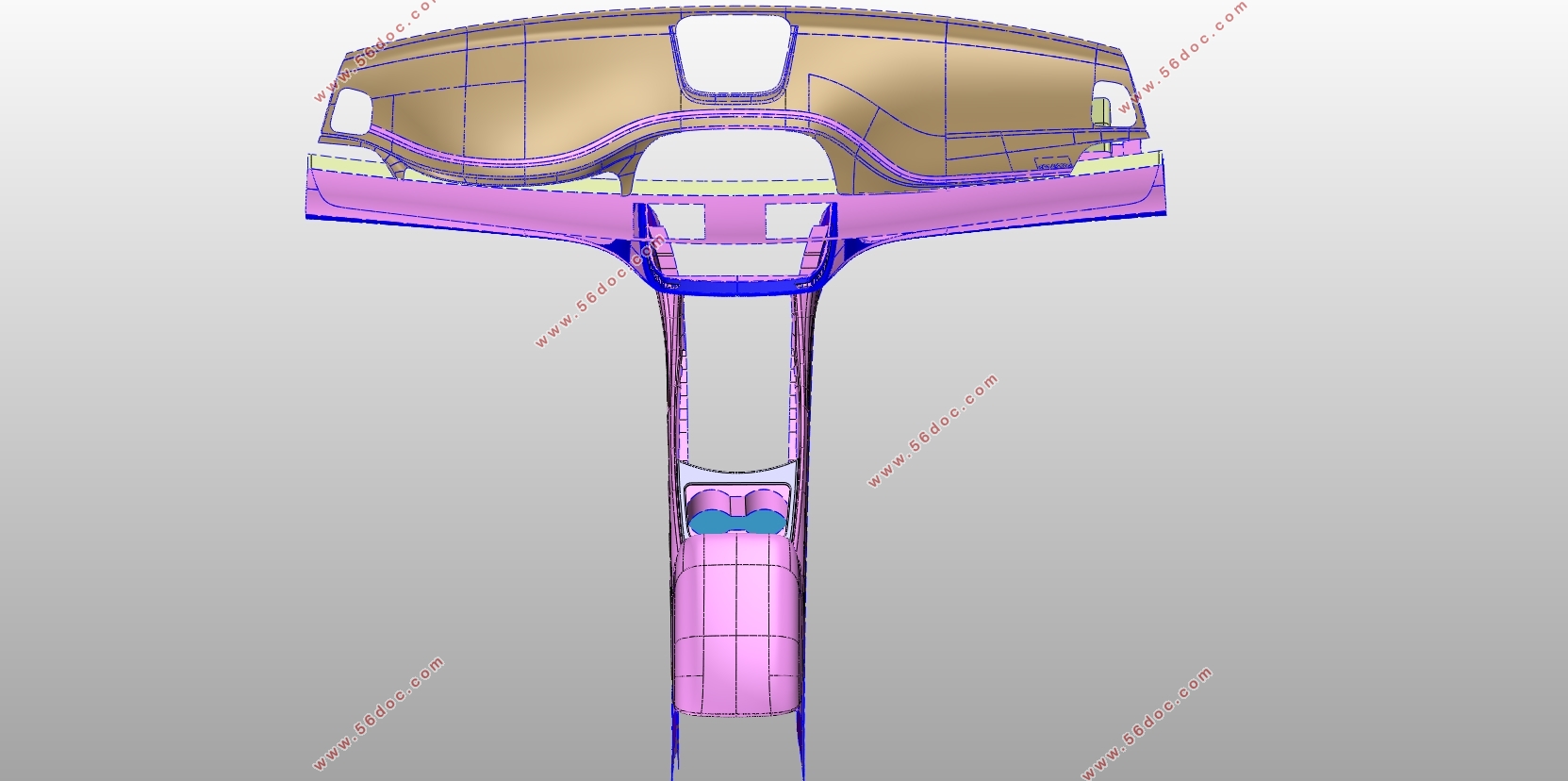

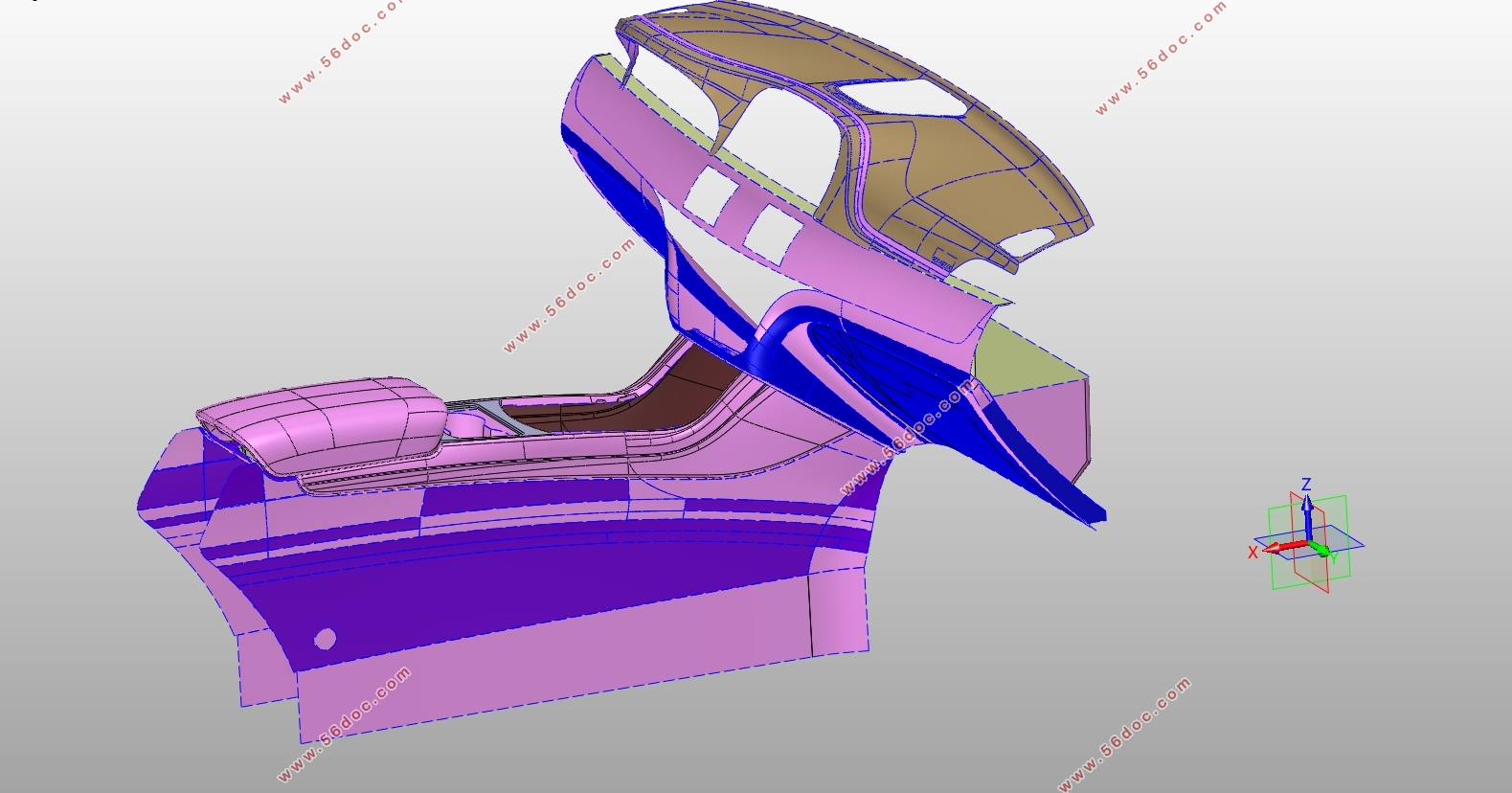

全部过程利用CATIA软件进行建模装配，之后转化为工程图用AUTOCAD完成装配图和零件图的修改绘制。
关键词：汽车仪表台；CATIA；人机工程学
Abstract
Nowadays, the automobile industry is in a period of great change. The ban on the sale of fuel vehicles has prompted the various auto companies to find alternative energy vehicles. At present, the hybrid vehicles have become a transitional vehicle. The development of electrification and Internet intelligence has made great changes in the design of the instrument panel. As the main component of the interior, the quality of the instrument panel determines the style of the whole interior and affects the choice of consumers.
The design task of this paper is the instrument table of the household medium car, the first thing to be determined is the basic model and the design style. The determination of the basic model is convenient for the design of the outline of the instrument, and the determination of the style makes reference to the approximate radian of the curve. Taking into account the rise of new energy vehicles and the rejuvenation of the automobile consumption, the choice of Rong e950 for the basic models, style biased movement. Secondly, it introduces the initial conditions of the design of the instrument table, which are human body model, H point and eye ellipse, and determine the design datum. Thirdly, the instrument table is divided into three parts of the upper and lower part and the auxiliary instrument table, which mainly uses ergonomics and its derivative rules to determine the position of the main parts and special points, and uses the curve to draw the contour fill on the basis of the style determination. The main parts to be designed are cup support, storage box and air conditioner outlet. This part of the design also uses a lot of check content. Finally, the overall check, including the driver's hand and interface and leg space check two parts.
The whole process is modeled and assembled by CATIA software, and then transformed into engineering drawings. AUTOCAD is used to complete the modification drawing of assembly drawing and part drawing.
Key words：Auto Instrument table; CATIA; ergonomics
仪表台的设计
考虑到仪表台本身结构复杂以及其在内饰造型方面的重要，各个部件的设计必须精心安排。首先要符合的是人机关系，考虑人们的的各种习惯以保证操控的方便，其次要有充分的安全性，无尖锐凸起物，整个表面造型流畅，最后要与整车风格协调一致。本次设计把仪表台分为三个大的部分，分别是仪表台上部、仪表台下部和副仪表台。每一部分独立设计然后转配成一个完整的仪表台。
4.1 仪表台上部设计
荣威e950的整车宽度为1857mm，忽略仪表台本体与车身骨架连接的部分，仪表台实测为长度为1357mm。忽略汽车前挡风玻璃的除雾格栅面积以及空调管路的布置，仪表台上部宽度为285mm。

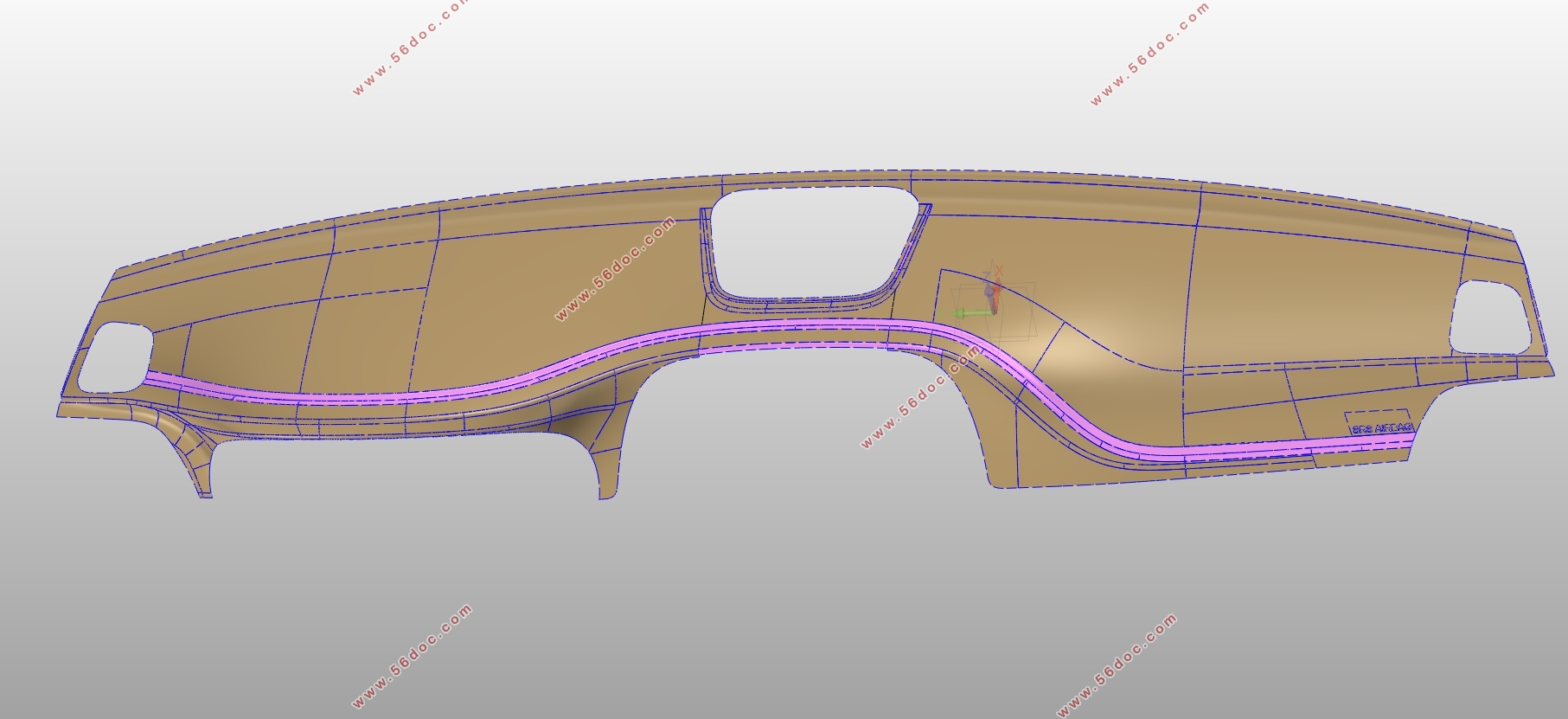

仪表台上部布置着仪表板、中控台仪表板、前侧窗玻璃除雾格栅和空调出风口。
仪表板本体上部最重要的设计就是就是仪表罩。对于组合仪表罩的最高点设计尤为重要，由仪表罩的高度不可以越过驾驶员下视线的边界线这样就确定看仪表罩的上边界。国家标准规定下视角不可以小于五度，综合考虑驾驶员的安全舒适性，下视角选为六度。即从95%的眼椭圆的下方水平引出一条线，逆时针旋转六度便得出仪表罩上边界。
在确定长度和最高点的基础上，利用3D曲线勾勒出仪表台的轮廓，其轮廓类似于梯形，每条边线的弧度都需要适度的调整。在轮廓内进行填充。之后把整个仪表板上部拆解成一个个的曲面，运用CATIA软件的曲面设计模块对其中的曲面进行控制调整，以达到自己的设计要求。其中需要注意的是找到特殊点，如最该点，边界点，拐点等，这些点是曲面形成的关键也是细分之后曲面拼接在一起依然光顺的关键。
目 录
第1章 绪论 1
1.1 背景及意义 1
1.2 国内外研究现状 1
1.3 汽车分类 2
1.4 本章小结 2
第2章 仪表台设计基础车型和风格的确定 3
2.1 仪表台概述 3
2.2 基础车型及设计风格 4
2.3 本章小结 6
第3章 仪表台设计与校核的初始条件 7
3.1 人体模型 7
3.2 H点 8
3.3 眼椭圆 8
3.4 本章小结 9
第4章 仪表台的设计 10
4.1 仪表台上部设计 10
4.1.1 仪表板区域的布置 10
4.1.2 中控台处显示屏的布置 11
4.1.3 除雾格栅的布置 11
4.1.4 空调网栅的设计与校核 12
4.2 仪表台下部的设计 16
4.2.1 仪表台下部最低点的确定 16
4.2.1 储物箱的设计 16
4.3 副仪表台的设计 18
4.3.1 扶手箱的布置要求 19

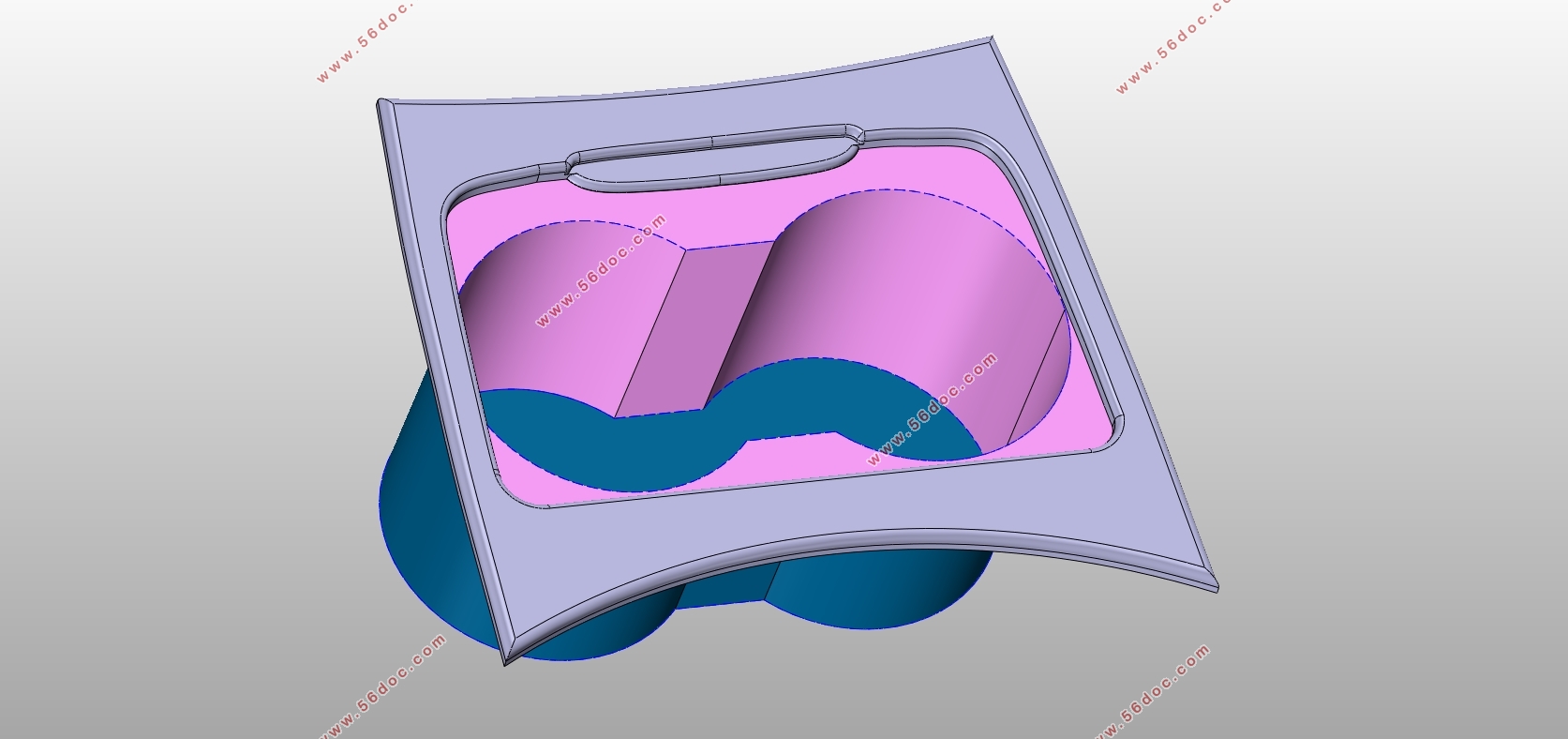

4.3.2 杯托的设计 20
4.4 本章小结 21
第5章 仪表台设计的校核 22
5.1 手伸及性分析与校核 22
5.2 驾驶员腿部空间的校核 23
第6章 总结与展望 24
参考文献 25
附录A 仪表台主要部件三维建模 26
致 谢 29
|
