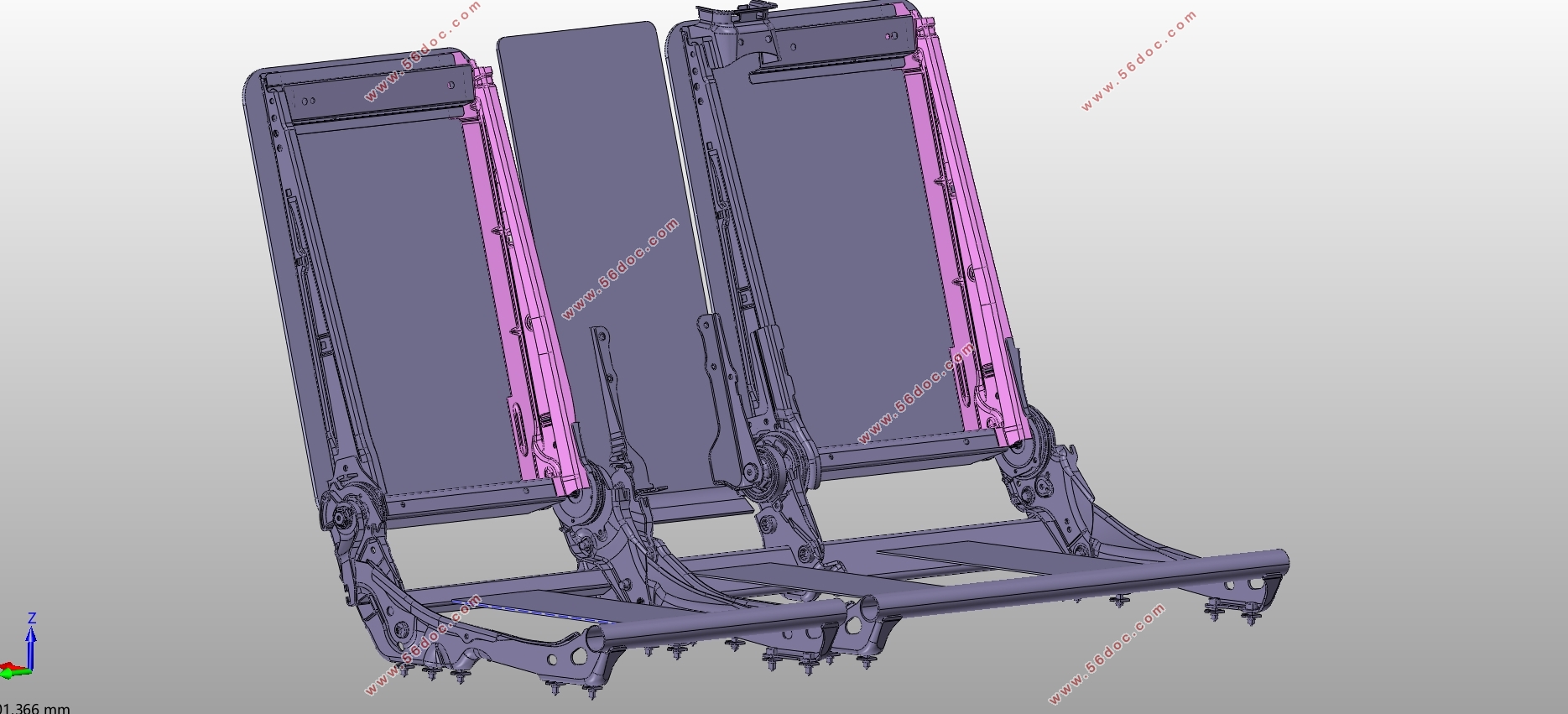

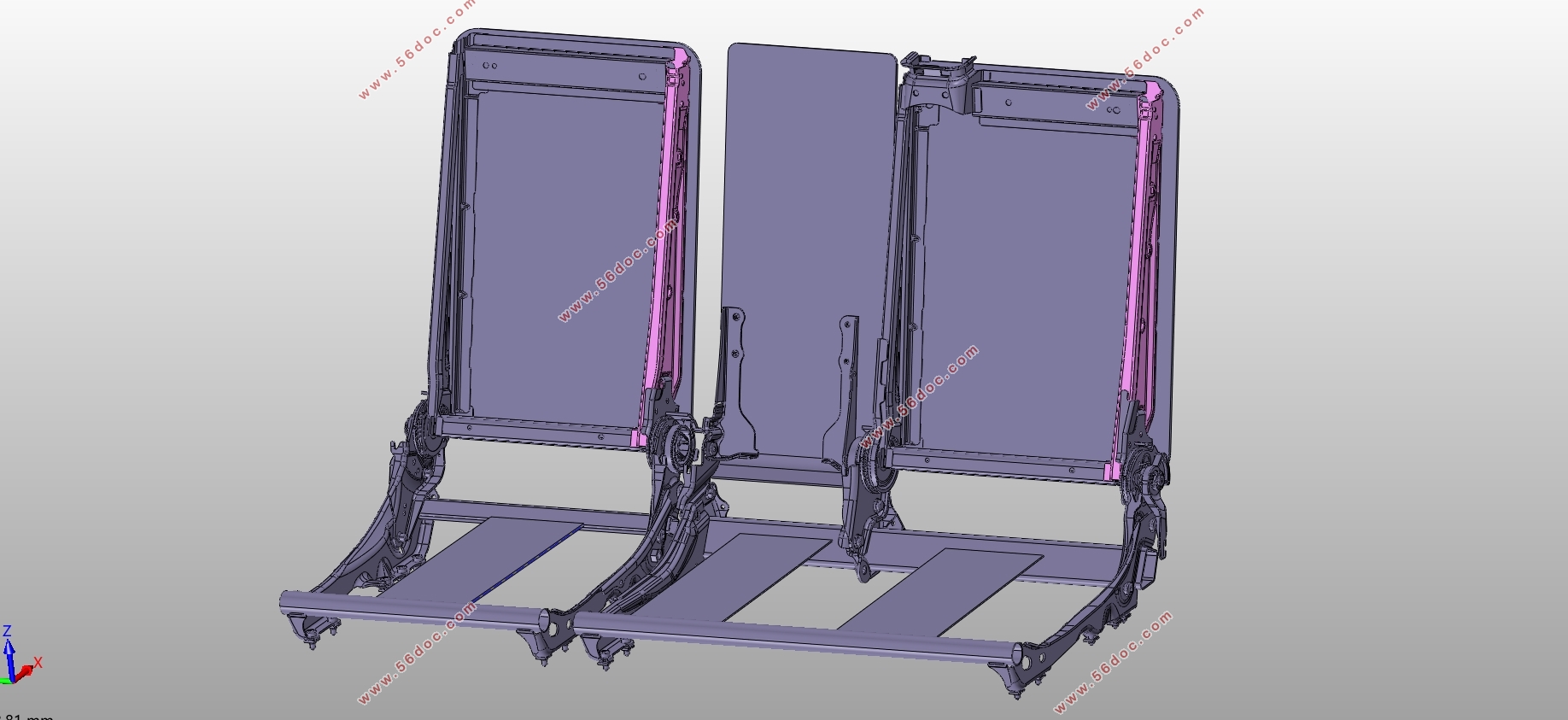

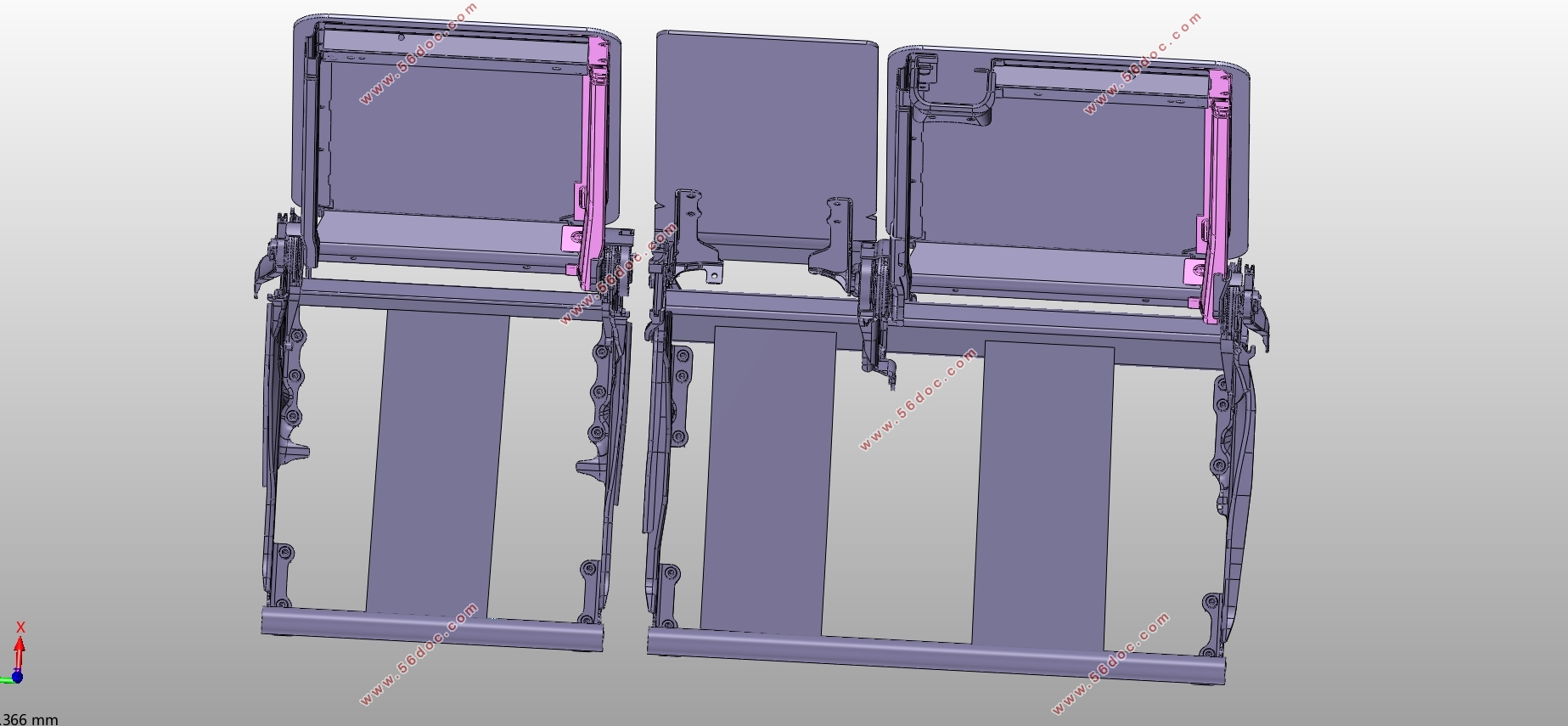

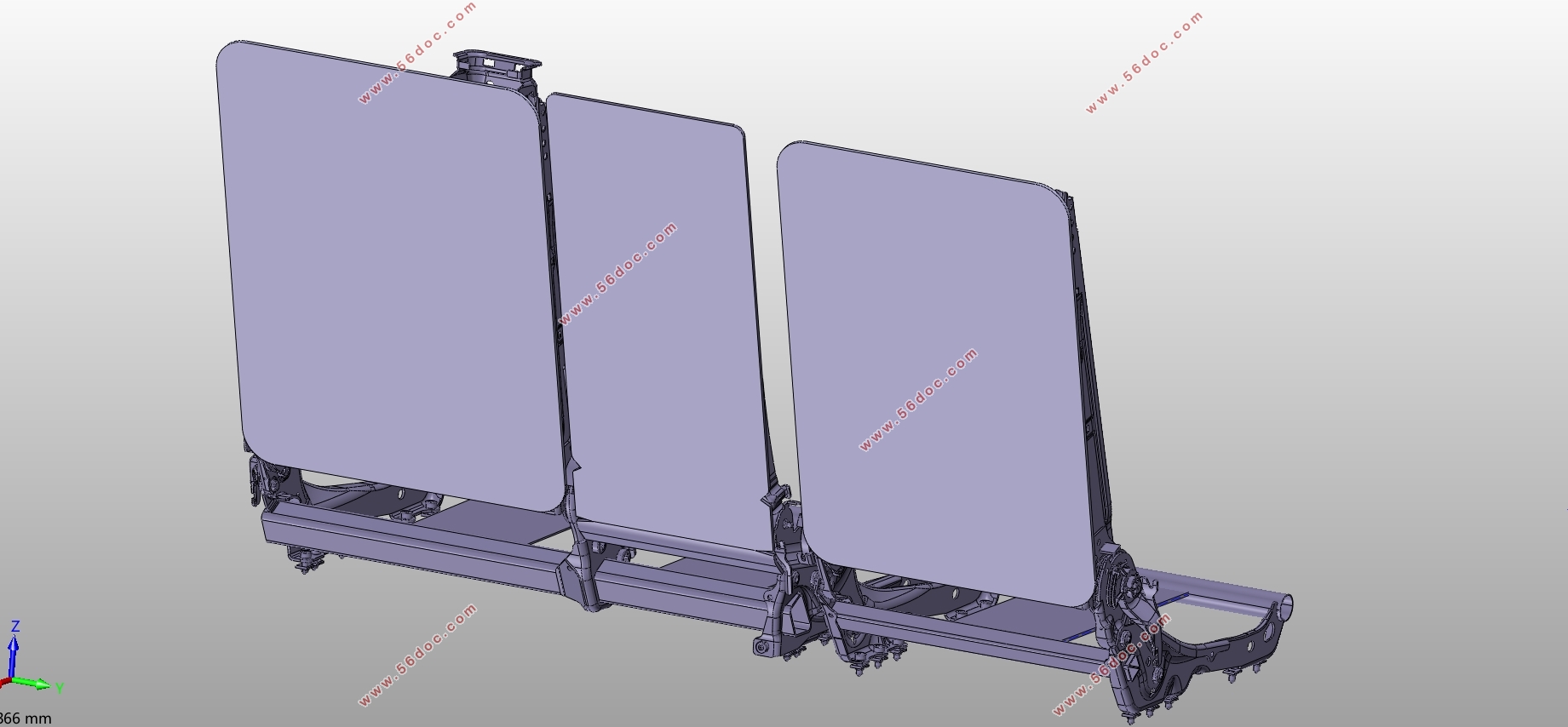

轿房车多功能三座座椅设计(含CAD零件图装配图,CATIA三维图)

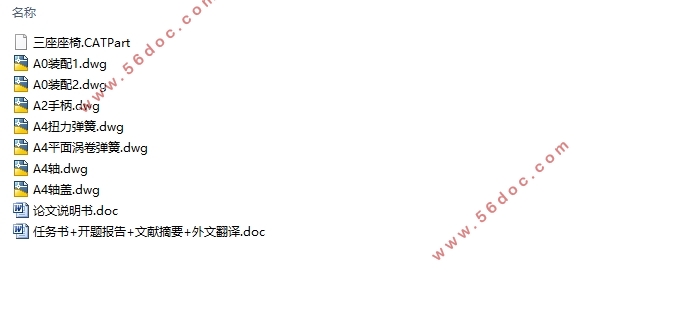

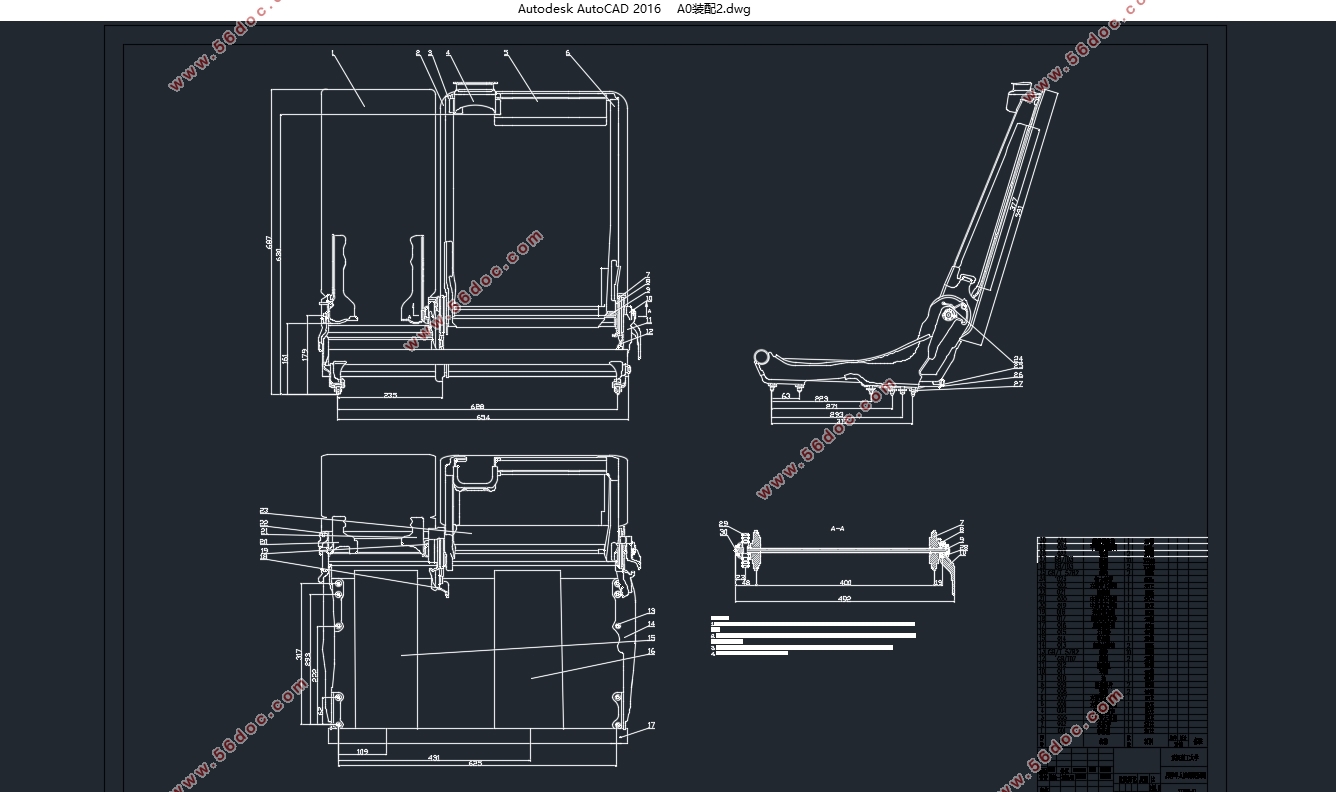

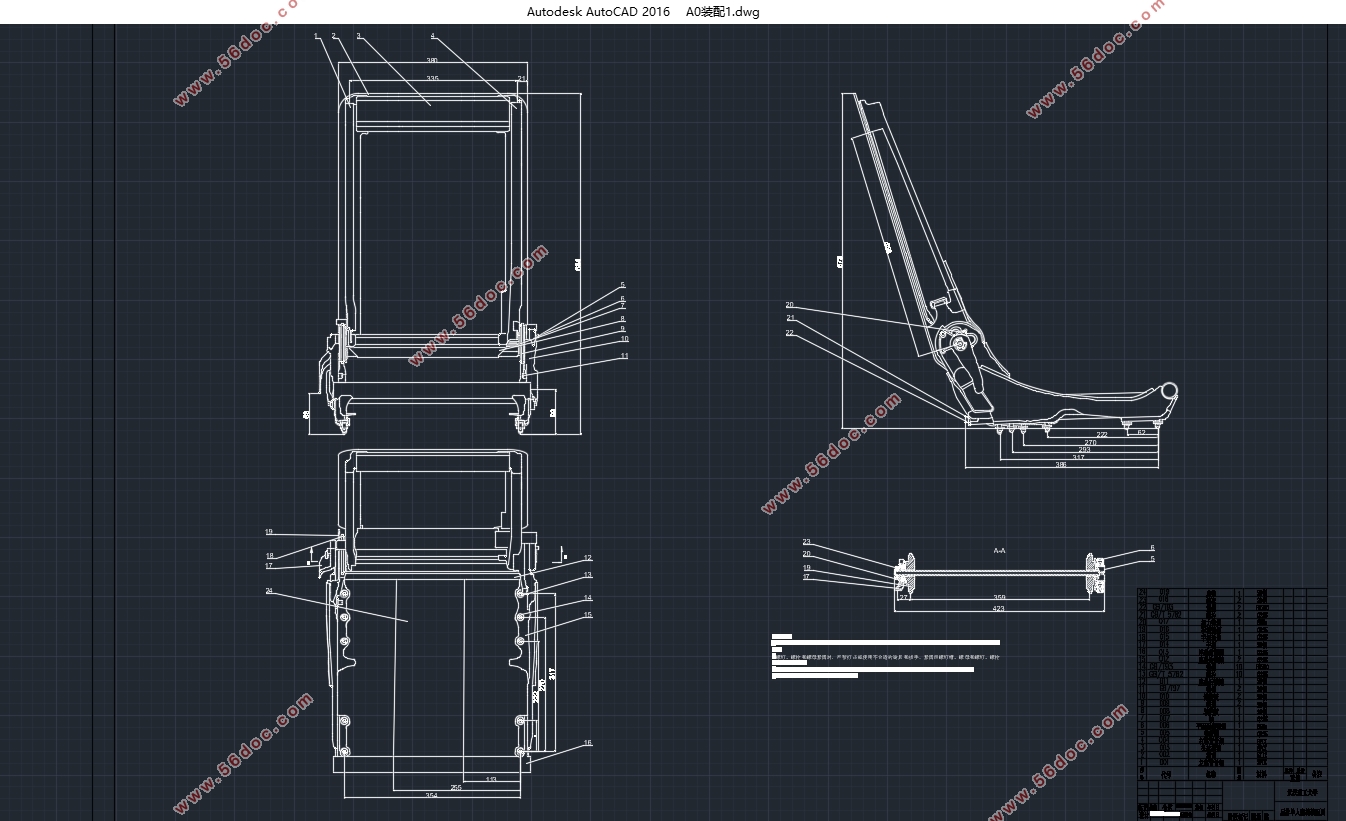

轿房车多功能三座座椅设计(含CAD零件图装配图,CATIA三维图)(任务书,开题报告,文献摘要,外文翻译,论文说明书14000字,CAD图7张,CATIA三维图)
摘  要
轿房车是一种目前市场上没有的全新车型。轿房车定义为：日常生活中作为轿车使用，出去旅行是可以变形成房车使用，简称轿房车。其座椅系统作为轿房车内饰中重要的组成部分，它的设计对轿房车的舒适性、安全性和美观性有着非常巨大的影响。因此，结合轿房车自身的特点和使用情况，对其座椅系统进行具有针对的设计显得十分重要。
本设计主要以东风本田的新款CR-V后排座椅为原型并建立其三维模型，并且接合相应的法律法规使其满足安全性和舒适性的需要。在设计当中首先对座椅进行简单的介绍，然后座椅进行设计。并且根据设计利用CATIA软件建立后排座椅的三维模型，最后利用UG NX对模型进行分析，根据结果对设计进行相应的修改，使其各项性能满足相应的法律法规要求。
关键词：轿房车；舒适性；后排座椅；UG仿真；CATIA

Abstract
New-RV is a type of brand new car which has not been in market. It is defined as the car which can be used as both a roadster in normal times and a New-RV for travelling. The seating system is an important part of  New-RV, and its design has great effect on the comfort, safety and appearance of the New-RV. Therefore, a case-for-case design for the seating system is a necessary part in designing a good car.
My prototype is based on the back seat of a new Honda CR-V and the 3D model of it. Related laws and regulations have been applied to make it safe and comfortable. First, I will use CATIS to build the 3D model and then use UG NX to analyze this model.  Based on the results, I will make some revisions to make the performance of my design meet the requirements of laws and regulations.
Key word：New-RV  Comfort  Back seat  UG NX  CATIA

轿房车三座座椅的结构
轿房车座椅系统一般由头枕总成、靠背总成、座垫总成和塑料装饰盖等一级子零件部件构成。按照乘坐人数方式分，轿房车座椅可分为单人座椅、双人座椅和多人座椅。根据座椅结构分，座椅可分为折叠座椅、整体式座椅和斗式座椅等。根据调节机构的驱动方式，可分为手动调节座椅和电动调节座椅。其中，后排座椅形式较多，有独立座椅、长条座椅、五五分割座椅或四六分割座椅等。根据功能要求可以设计成滑动座椅、折叠座椅、翻盖式座椅和侧向座椅等。可根据需要在座椅上增加杂物盒、茶几板或者扶手等。其中本次轿房车后排座椅设计，根据实际使用情况，决定采用三人座椅设计，靠背调节方式为手动调节。由于后备箱区域设计有厨房区、洗浴区和储物区，空余位置不大，所以本次设计不设计前后滑动导轨。


目  录
第1章 绪论    1
1.1 研究目的及意义    1
1.2 国内外研究现状    1
1.3 本文主要内容及设计方案    2
第2章 轿房车三座座椅的结构    4
2.1轿房车座椅头枕    4
2.2轿房车座椅靠背骨架    5
2.3轿房车座椅座垫骨架    5
2.4轿房车座椅其他功能件    6
第3章 轿房车三座座椅的设计    7
3.1 轿房车后排座椅R点设计    7
3.2 座椅布置设计    11
3.3 轿房车后排座椅安全性设计    12
3.3.1 轿房车后排座椅头枕尺寸    12
3.3.2 轿房车后排座椅内部凸出物尺寸设计    13
3.3.3 轿房车后排座椅和头枕吸能设计    13
3.4 轿房车后排座椅强度设计    14
3.4.1 轿房车后排座椅靠背强度设计    14
3.4.2 轿房车后排座椅座垫强度要求    16
3.5 轿房车后排座椅其他尺寸设计    17
3.5.1 座垫长度    17
3.5.2 座垫宽度和景中宽度    17
3.5.3 座垫海绵厚度    18
3.5.4  调节手柄尺寸和操作力    18
第4章 轿房车三座座椅三维模型的建立    19
4.1座椅靠背的建模    19
4.2 靠背骨架的建模    19
4.3调角器的建模    20
4.4支架和座垫的建模    21
第5章 轿房车三座座椅的有限元分析    22
5.1 轿房车三座座椅分析模型的前处理    22
5.2 轿房车三座座椅分析    22
5.3 轿房车三座座椅分析后处理    24
第6章 总结与展望    26
参考文献    27
附  录A:SgRP曲线绘制程序    29
附  录B：座椅靠背强度计算程序    30
致  谢    31
