汽车电子液压制动系统及试验台架设计(含CAD零件图装配图,CATIA三维图)

汽车电子液压制动系统及试验台架设计(含CAD零件图装配图,CATIA三维图)(任务书,开题报告,文献摘要,论文说明书13000字,CAD图8张,CATIA三维图)
摘要
汽车是现代交通工具中用得最多、最普遍，也是目前最方便的中近距离交通运输工具。随着公路网的迅速发展和汽车保有量的日益增加，人们对汽车的安全性、可靠性提出的要求越来越高，而汽车的制动性能直接影响汽车的行驶安全性。因此，为保证人和车辆的安全，现代汽车对制动系统的性能要求也逐步提高。本文的题目为汽车电子液压制动系统及试验台架设计，主要内容为基于普锐斯的制动系统及其结构参数，结合现阶段电子液压制动系统的发展现状，为其设计一套电子液压制动系统，设计搭建一个可用于测试该系统的试验台架，并且通过三维建模和二维图纸的方式呈现出来。最终目的是能够通过试验不断优化这套电子液压制动系统的参数以达到更好的制动性能。
关键词：安全；液压；制动系统；试验台架

Abstract
Automobile is the most used and most popular vehicle in modern transportation and it is also the most convenient transportation tool in close range at present. With the rapid development of the highway network and the increasing possession of automobiles, people are increasingly demanding the safety and reliability of automobiles. The braking performance of automobiles directly affects the driving safety of automobiles. Therefore, in order to guarantee the safety of humans and vehicles, the performance requirements of modern automobiles for braking systems are gradually increasing. The subject of this thesis is the design of automotive electronic hydraulic brake system and test bench. The main content is based on the Prius brake system and its structural parameters, combined with the current development status of the electronic hydraulic brake system, to design an electronic hydraulic system for it, to design and build a test bench that can be used to test the system, presented through 3D modeling and 2D drawings. The ultimate goal is to be able to continuously optimize the parameters of this set of electro-hydraulic braking systems through tests in order to achieve better braking performance.
Key Words: safety；hydraulics；braking system；test benches


目录
第1章 绪论    1
1.1传统制动系统简介    1
1.1.1制动系统的组成及分类    1
1.1.2制动系统的设计要求    1
1.2电子液压制动系统概况    2
1.2.1电子液压制动系统简介    2
1.2.2电子液压制动系统国内发展现状    3
第2章 电子液压制动系统的方案确定    4
2.1目前现有的EHB方案    4
2.2电子液压制动系统的方案确定    5
第3章 制动系统主要参数的设计    7
3.1设计的基本参数    7
3.2同步附着系数的选取    7
3.3汽车制动时的地面法向反力    8
3.4制动器的制动力矩    9
3.5具体零部件的主要参数设计    10
3.5.1制动盘    10
3.5.2摩擦块    10
3.5.3摩擦块的压紧力    11
3.5.4制动轮缸的直径    11

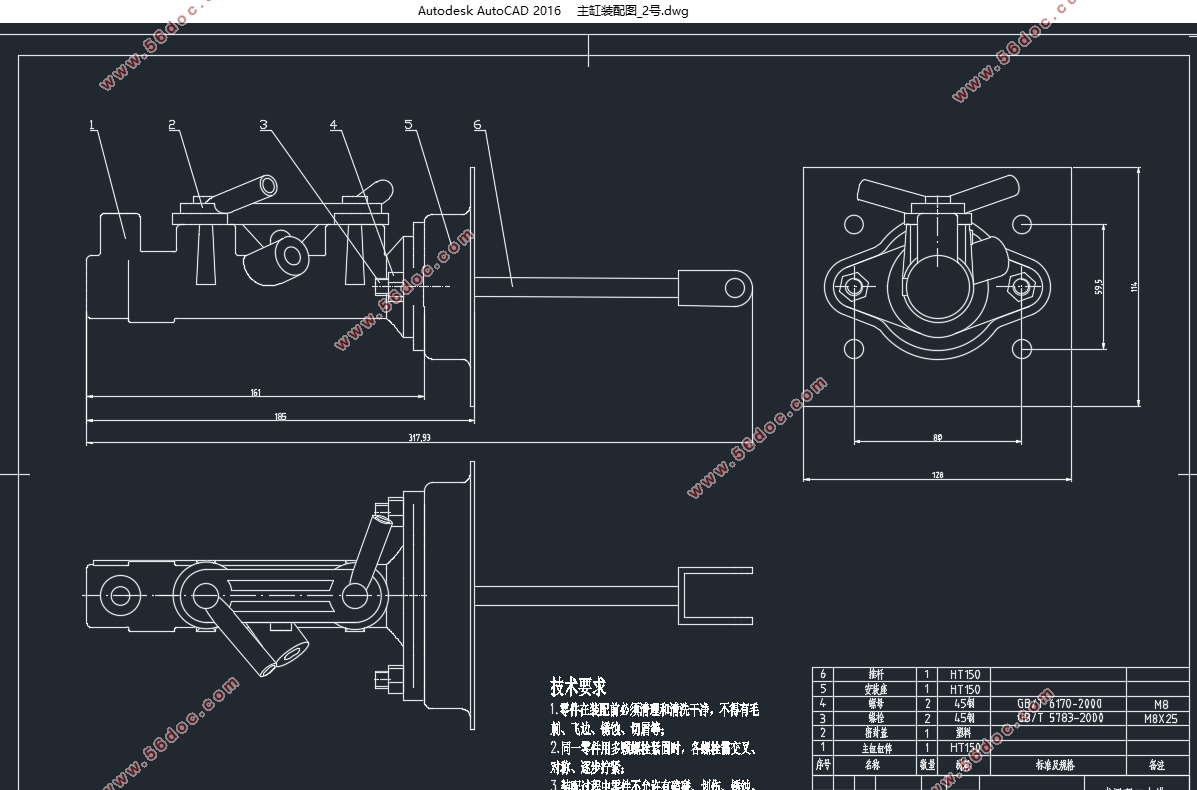

3.5.5制动主缸的直径及活塞行程    12
3.5.6踏板模拟器弹簧刚度计算    13
3.5.7调节器液压泵的额定功率    14
3.6计算主要参数汇总    16
第4章 试验台架的设计    18
4.1台架材料选型    18
4.1.1材料初选    18
4.1.2具体材料规格    19

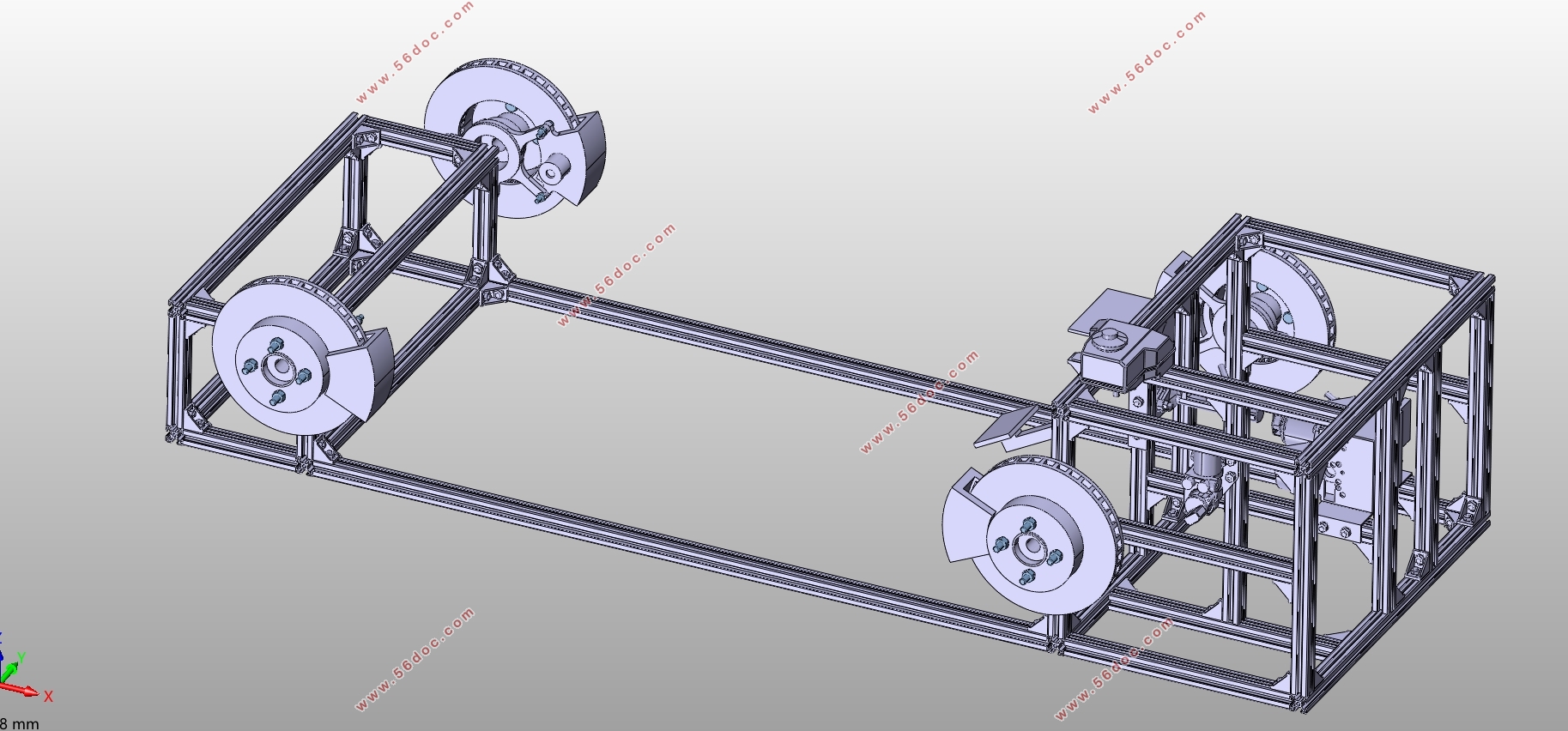

4.2试验台架简介    19
4.3部分铝型材的强度校核    21
4.3.1液压调节器支撑铝型材    21
4.3.2制动器总成水平支撑铝型材    22
第5章 总结    24
参考文献    25
致谢    26
