智能应急指挥车的总体布置及设计(含CAD图,CATIA三维图)

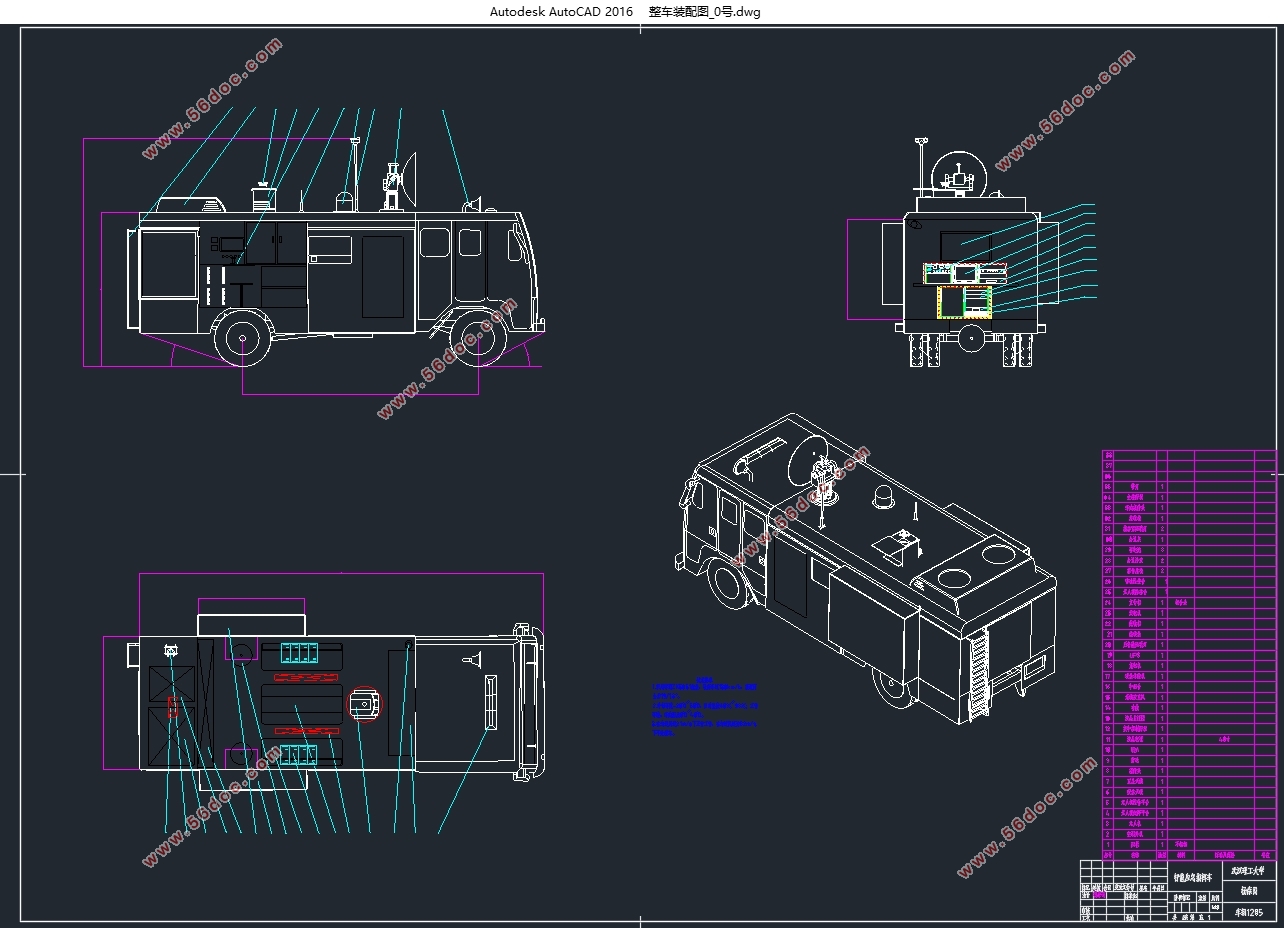

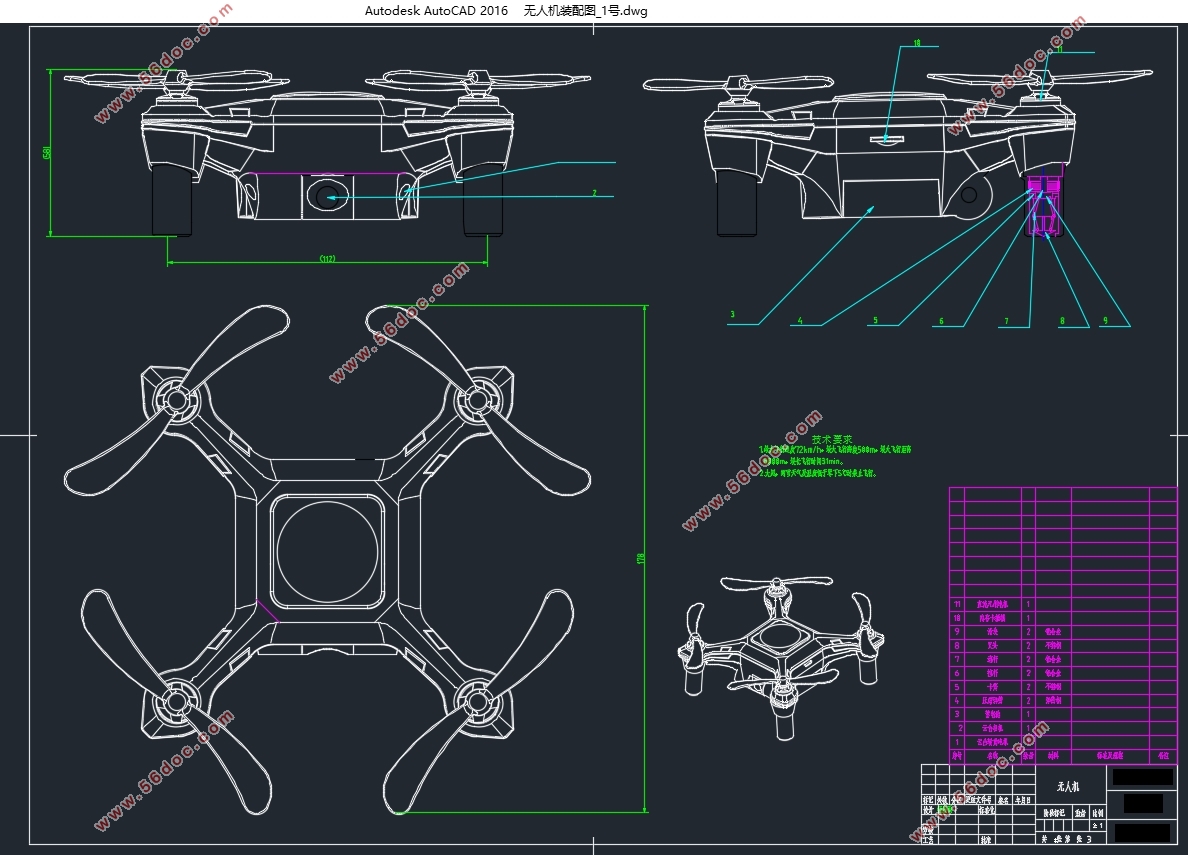

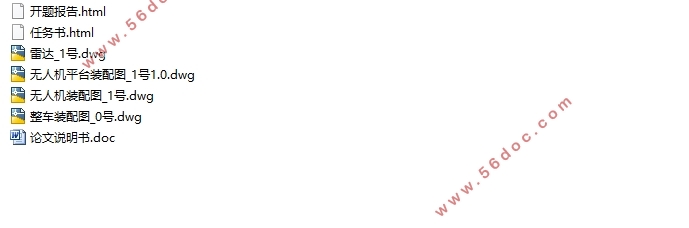

智能应急指挥车的总体布置及设计(含CAD图,CATIA三维图)(任务书,开题报告,论文说明书18000字,CAD图纸4张,CATIA三维图)
本文尝试进行一款多功能指挥应急指挥车的总布置设计。参考了国内外应急指挥车的设计理念及实例。先对该应急指挥车的主要功能和系统组成进行了充分考虑。包含一系列光、声、电等传感器。通过无人机和雷达，可以对灾害现场进行实时的动态观察和分析，并基于强大的信号处理能力，现场进行指挥和控制。同时还兼有现场视频回传，车载视频监控，指挥中心与现场语言通讯，应急多媒体会议功能，多业务作业终端，车辆辅助保障系统等。然后，对整车的总体布置进行考虑，并对设备集成和整体布局上的注意问题进行了说明。最后对雷达、无人机、通信等主要系统功能进行了详细阐述，并进行了展望和总结。
关键词：应急指挥车、总布置设计、无人机、雷达
2.2.2载车指标
    底盘型号：采用宇通ZK5051底盘[20]
    车辆长度： 7.2m；车辆高度：小于4米（控制好车顶天线和摄像头高度）；
    离去/接近角：大于20°；
    最高车速：不小于 80km/h（一级路面）；
    最大总质量：6000kg；
    车内座椅：不少于 7 个；
    会议室面积：不小于8.0m2。


目录
第1章 绪论    1
1.1课题研究的背景及意义    1
1.1.1研究背景    1
1.1.2应急指挥车的意义    1
1.2国内外研究现状    1
1.2.1应急指挥现状    1
1.2.2应急指挥车实例    2
1.3课题研究内容及目标    3
第2章 应急指挥车的系统功能及技术要求    4
2.1应急指挥车的系统主要功能    4
2.2应急指挥车的设计需求，指标和要求    4
2.2.1 设计需求    4
2.2.2载车指标    5
2.2.3改装要求    5
2.3指挥车辅助系统组成及方案设计    6
2.3.1照明分系统    6
2.3.2避雷分系统    6
2.3.3警示分系统    6
2.3.4供电分系统    6
2.3.5GPS分系统    7
2.3.6显示及控制分系统    7
2.3.7 图像采集、视频传输及现场监控系统    7
2.3.8视频会议系统    8
第3章 应急指挥车总体布置    9
3.1概述    9
3.2整车布局    9
3.2.1车外布局    9
3.2.2车内布置    10
3.2.3车内装饰    12
3.3车辆安全性和减震设计    13
3.3.1设备机柜及减震    13
3.3.2布线    13
3.3.3接地与防雷    13
第4章 主要功能系统的设计    14
4.1雷达分系统的设计    14
4.1.1雷达及转台技术指标    14
4.1.2总体结构方案    15
4.1.3雷达测绘设计    16
4.2无人机及起降平台    18
4.2.1无人机    18
4.2.2无人机平台    20
4.3通信系统    21
4.3.1卫星通信分系统    22
4.3.2公共移动通信分系统    22
4.3.3集群通信分系统    23
4.3.4短波无线通信    23
4.3.5电磁兼容设计    24
第5章 总结与展望    25
参考文献    26
致谢    29
