轻型越野汽车液力式自动变速器设计(含CAD零件图装配图,CATIA三维图)

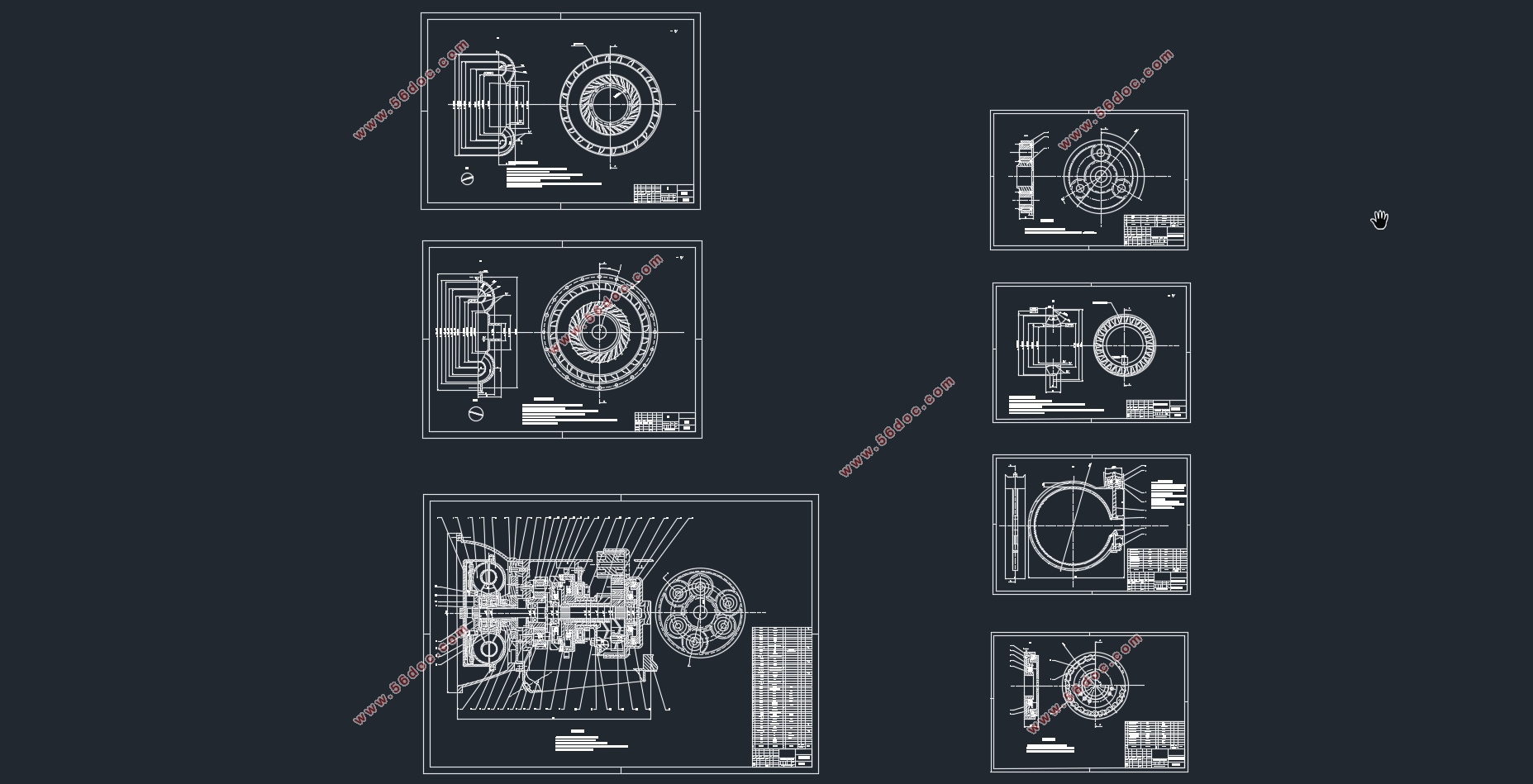

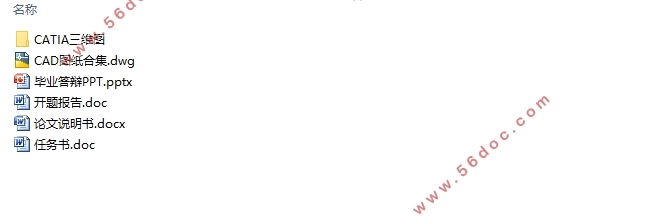

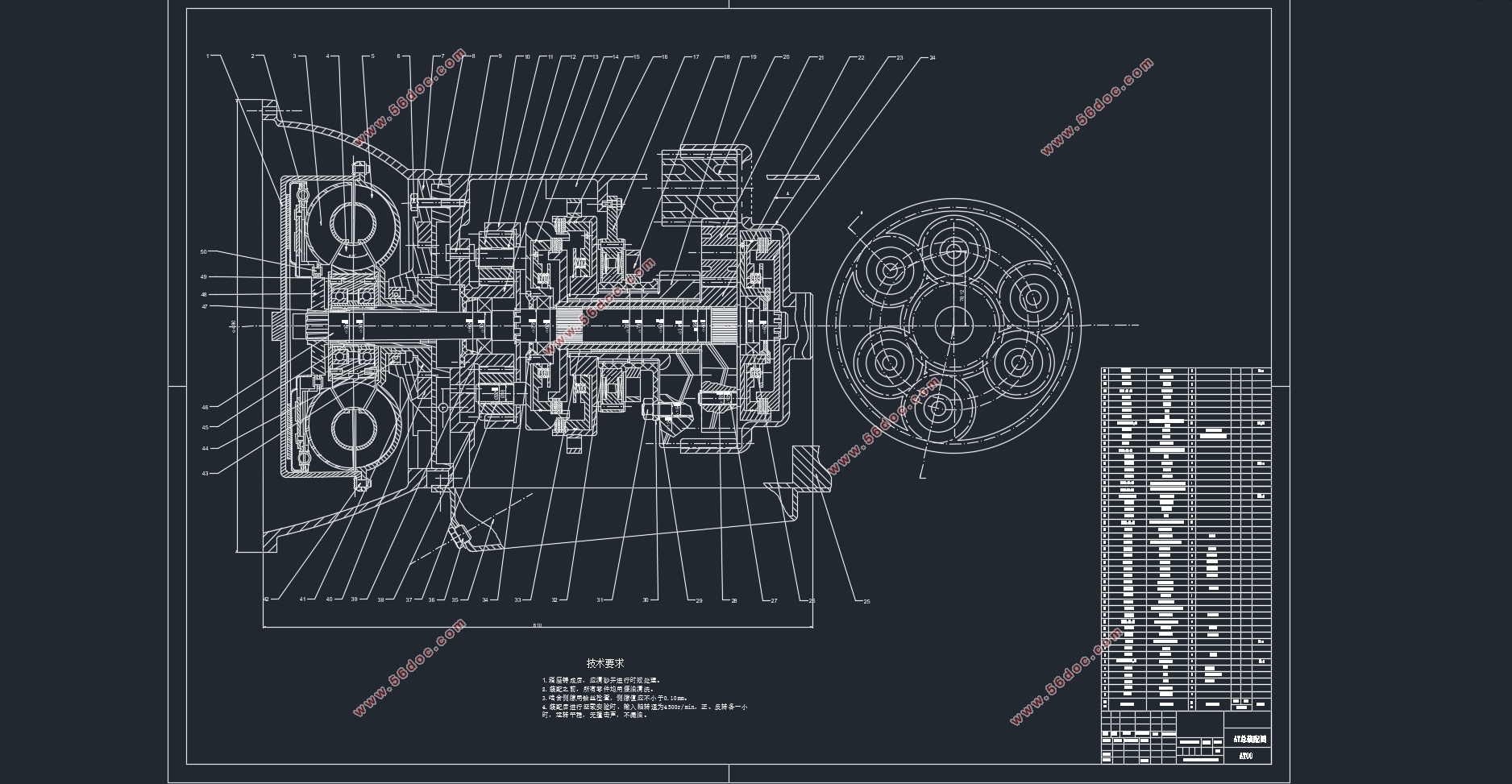

轻型越野汽车液力式自动变速器设计(含CAD零件图装配图,CATIA三维图)(任务书,开题报告,论文说明书18000字,CAD图纸7张,CATIA三维图,答辩PPT)
摘要
自动变速器自研发以来，换挡操作的自动化给驾驶员带来了极大的驾驶方便性和安全性，而对于越野车来说，配置有液力变矩器的液力式自动变速器更是极大的发挥了其越野性能。所以，本文以BJ2036CJE3北京轻型越野汽车为参数依托，设计了一款6速的液力式自动变速器。该变速器由液力变矩器、行星齿轮变速器以及液压控制系统组成，本文采用相似设计法和机械工程设计方法重点对液力变矩器和行星齿轮变速器进行了设计计算和校核，同时，简单设计和分析了液压控制系统的油路和油泵以及智能化换挡控制策略。
本次设计最终实现了对液力式自动变速器传动机构的三维设计建模、部件的工程图绘制以及智能换挡控制策略的分析，为液力式变速器的传动结构设计及换挡控制决策提供一定的参考意义。
关键词：自动变速器；液力变矩器；行星齿轮机构；设计与建模；换挡控制策略

Abstract
Since research and development of automatic transmission, the shift operation of automation has broughtthe driver great convenience and safety.As foroff-road vehicles, the hydraulic automatic transmissionequipped with hydraulic torque converter is greatly exert its off-road performance.So, based on the parameters of BJ2036CJE3 Beijing light off-road vehicle , a six-speed hydraulicautomatic transmission is designed in this paper.The transmission consist of hydraulic torque converter, planetary gear transmission and hydraulic control system. In this paper, hydraulic torque converter and planet gear transmission calculation are highlighted designed and checked by using similar designmethod and mechanical engineering design method. At the same time, we simply design and analyzethe oil and the oil pump and  intelligent shift control strategy .
The designFinally achieved the 3D models of AT driving mechanism, engineering drawing of some important parts and analysis of the intelligent shift control strategy which can improve the transmission efficiency to some extent, which all of above may provide certain reference significancefor structure design and shift control strategy tohydraulic transmission .
Key Words:Automatic transmission;Hydraulic torque converter; Planet gear mechanism;The design and modeling;Shift control strategy

1.2 设计内容及方案
本次设计主要分为三个部分：几种常用自动变速器的分析比较、液力式自动变速器的结构设计以及控制策略的分析，其中，最主要的是液力式自动变速器的结构设计。它主要由液力变矩器、行星齿轮机构以及液压控制系统组成。液力变矩器选用的是三元闭锁式液力变矩器，采用相似设计法对循环圆进行设计计算，同时采用机械设计法对单向离合器和闭锁离合器进行设计计算；行星齿轮机构采用的单排行星齿轮机构和拉维诺式行星齿轮机构组合的形式，依据北京轻型越野汽车的基本参数，对行星齿轮变速器进行结构参数设计。确定了他们的结构尺寸后，运用Catia 对其建模和装配。
2.1 参考车型基本参数
    本次变速器的设计以BJ2036CJE3北京轻型越野汽车为参考，查阅网络资料可得其主要参数如下表所示：
表2.1 北京轻型越野汽车主要技术参数
项目    参数
驱动形式    前驱
长/宽/高(mm)    4490*1825*1940
轴距(mm)    2600
整备质量(kg)    2090
最大功率(kW)    110KW/5600rpm
最大扭矩(N.m)    210Nm/4500rp
最高车速(km/h)    150
变速器型式    6速AT
轮胎(km/h)    225/65R17



目录
第一章 绪论    1
1.1 国内外研究现状    1
1.2 设计内容及方案    1
第二章 总体方案设计    2
2.1 参考车型基本参数    2
2.2 各种类型变速器的性能比较    2
2.3 液力变矩器选型    3
2.4 行星齿轮变速器的选型    4
2.4.1行星齿轮机构    4
2.4.2换挡操纵机构    5
2.5 液压控制系统主要部件的选型    6
2.5.1液压泵的选型    7
2.5.2 控制机构阀组    7
2.6 挡位布置形式分析    7
2.7 本章小结    9
第三章 液力变矩器的设计    10
3.1 液力变矩器的结构设计    10
3.1.1 循环圆设计    10
3.1.2 叶片设计    16
3.2 单向离合器设计    16
3.2.1 初选材料和尺寸设计    16
3.2.2 滚柱表面接触应力校核    17
3.3 锁止离合器设计    17
3.3.1 摩擦片设计    18
3.3.2 减震器设计计算    19
3.3.3 其他结构设计    20
3.4本章小结    20
第四章 行星齿轮机构的设计    22
4.1传动比的设计    22
4.1.1一档传动比的计算    22
4.1.2各档传动比的确定    23
4.2 齿轮的齿数设计    24
4.3 齿轮的尺寸设计    27
4.3.1 前排齿轮尺寸计算    27
4.3.2 拉维诺单排齿轮尺寸计算    28
4.3.3 拉维诺双排齿轮尺寸计算    30
4.4 校核验算    31
4.4.1装配条件验算    31
4.4.2齿轮强度校核    32
4.5 本章小结    38
第五章 液压传动部分设计计算    39
5.1 变速箱油路设计    39
5.2 油泵设计    39
5.2.1 油泵材料选择    39
5.2.2 转子线型设计    39
5.2.3 壳体与转子间间隙值设计    40
5.3 本章小结    40
第六章 液力自动变速器的三维建模    41
6.1软件介绍    41
6.2 主要零件的三维建模    41

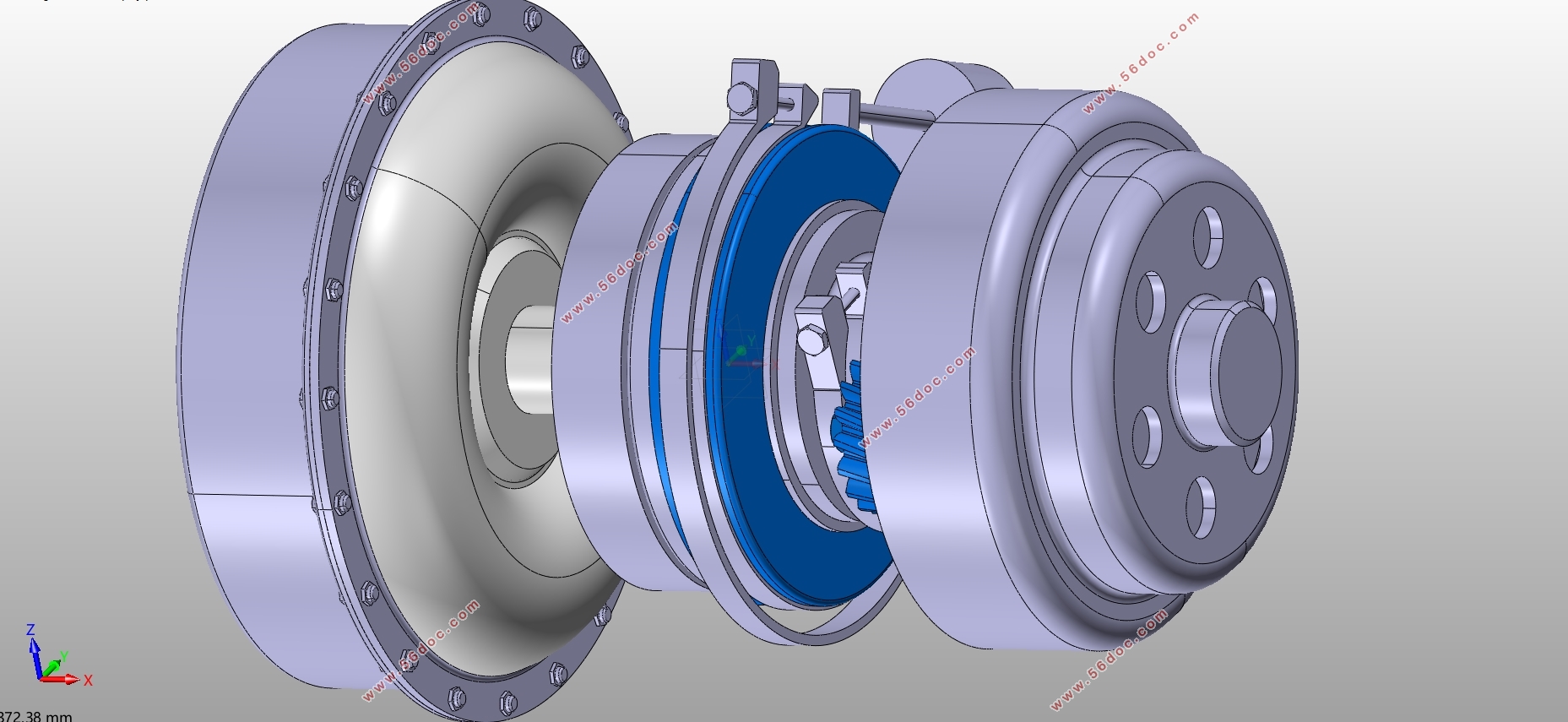

6.2.1液力变矩器三维模型    41

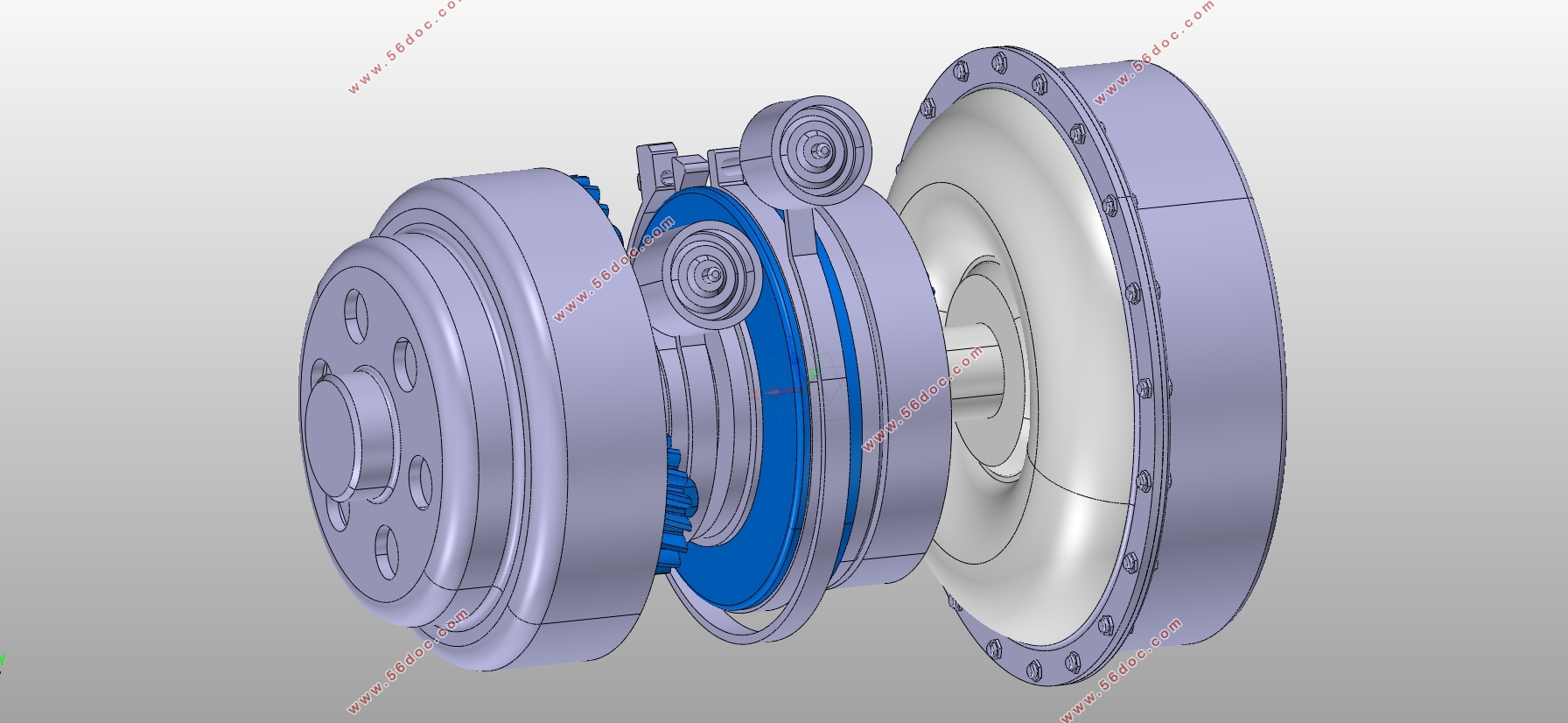

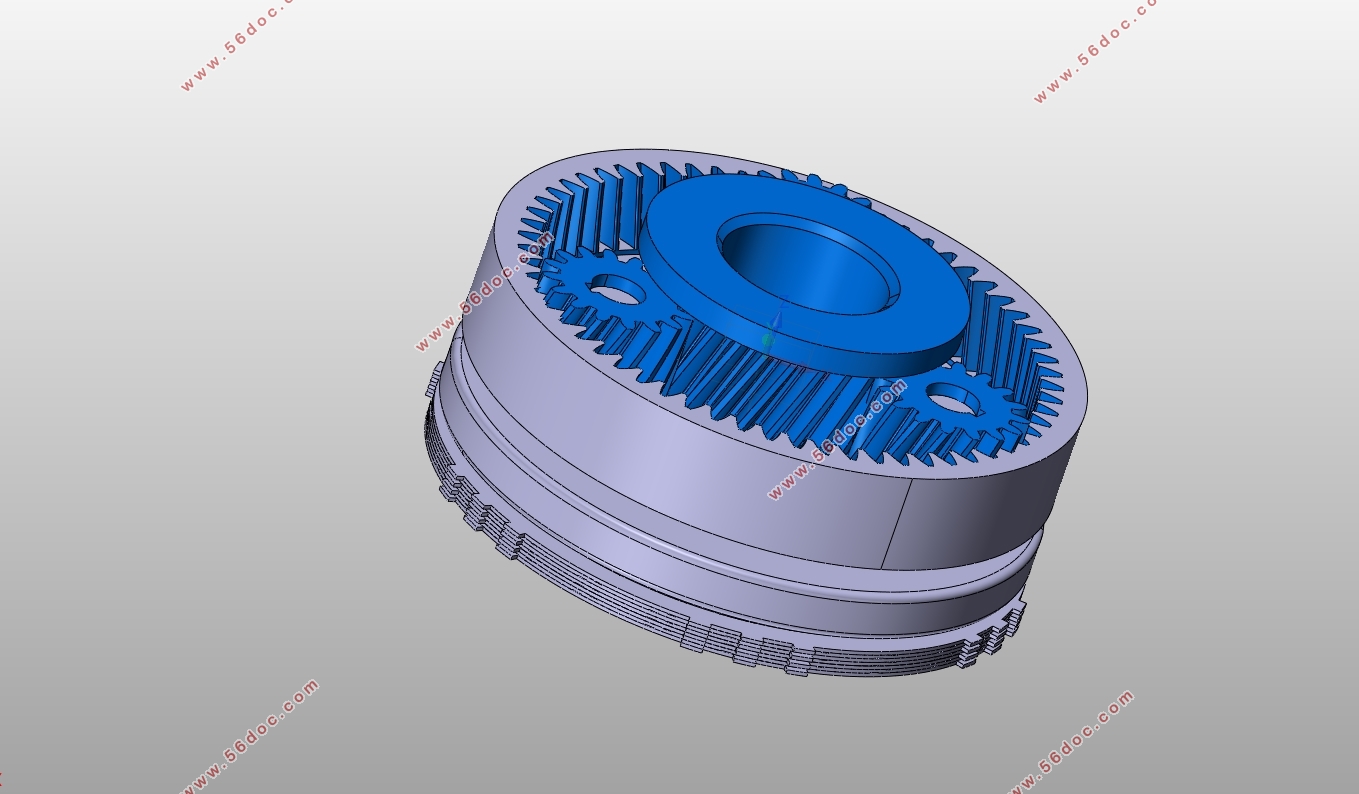

6.2.2 行星齿轮变速器三维模型    43
6.3本章小结    45
第七章 换挡控制策略分析与优化    46
7.1换挡控制的基本原理    46
7.1.1 换挡控制的内容    46
7.1.2 换挡品质评价指标    46
7.2智能化换挡控制研究现状    47
7.3基于几种不同理论的换挡控制策略    47
7.3.1 有限状态机理论    47
7.3.2 模糊控制理论    48
7.4本章小结    48
第八章结论与展望    49
参考文献    50
致谢    51
