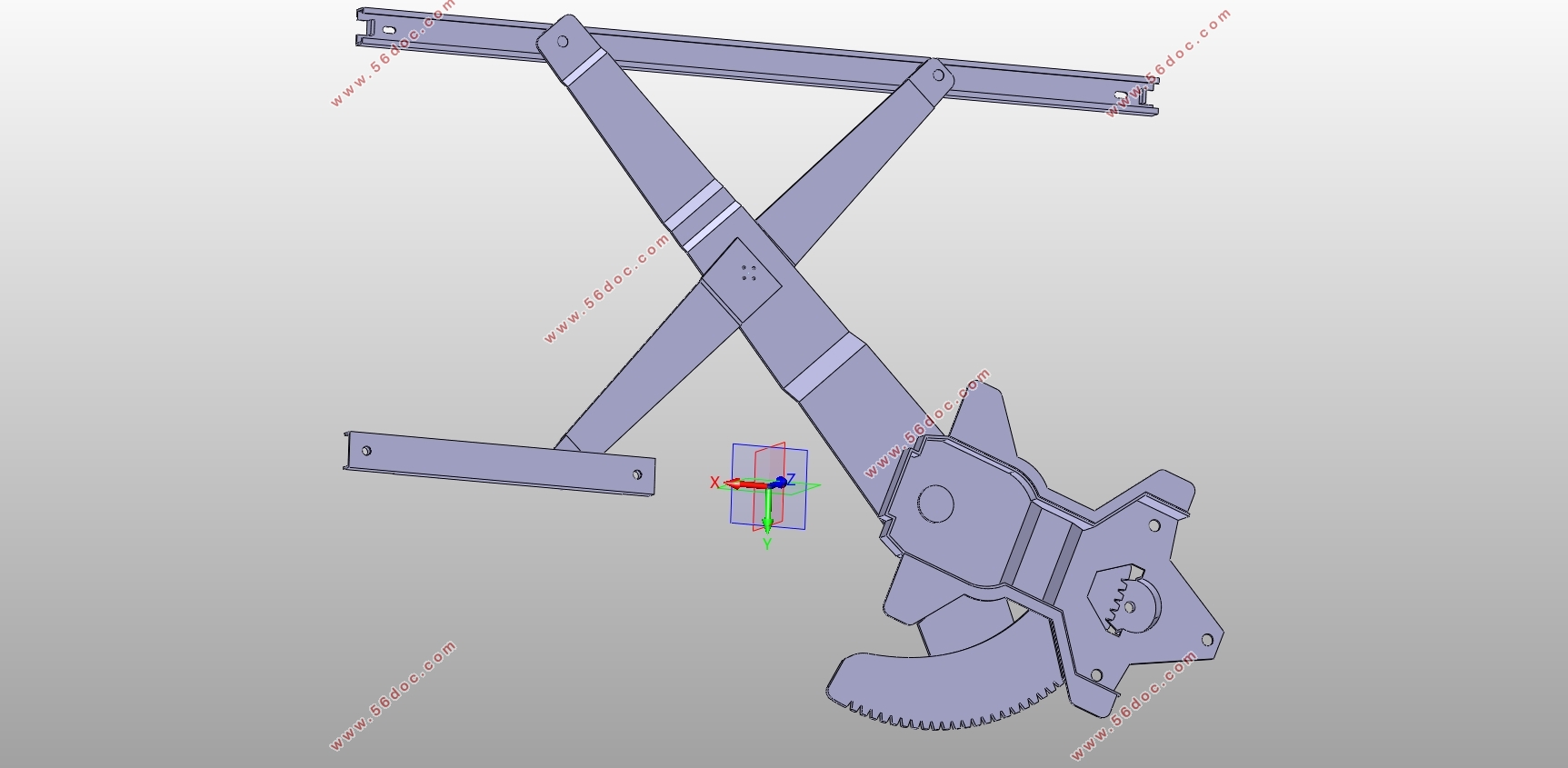

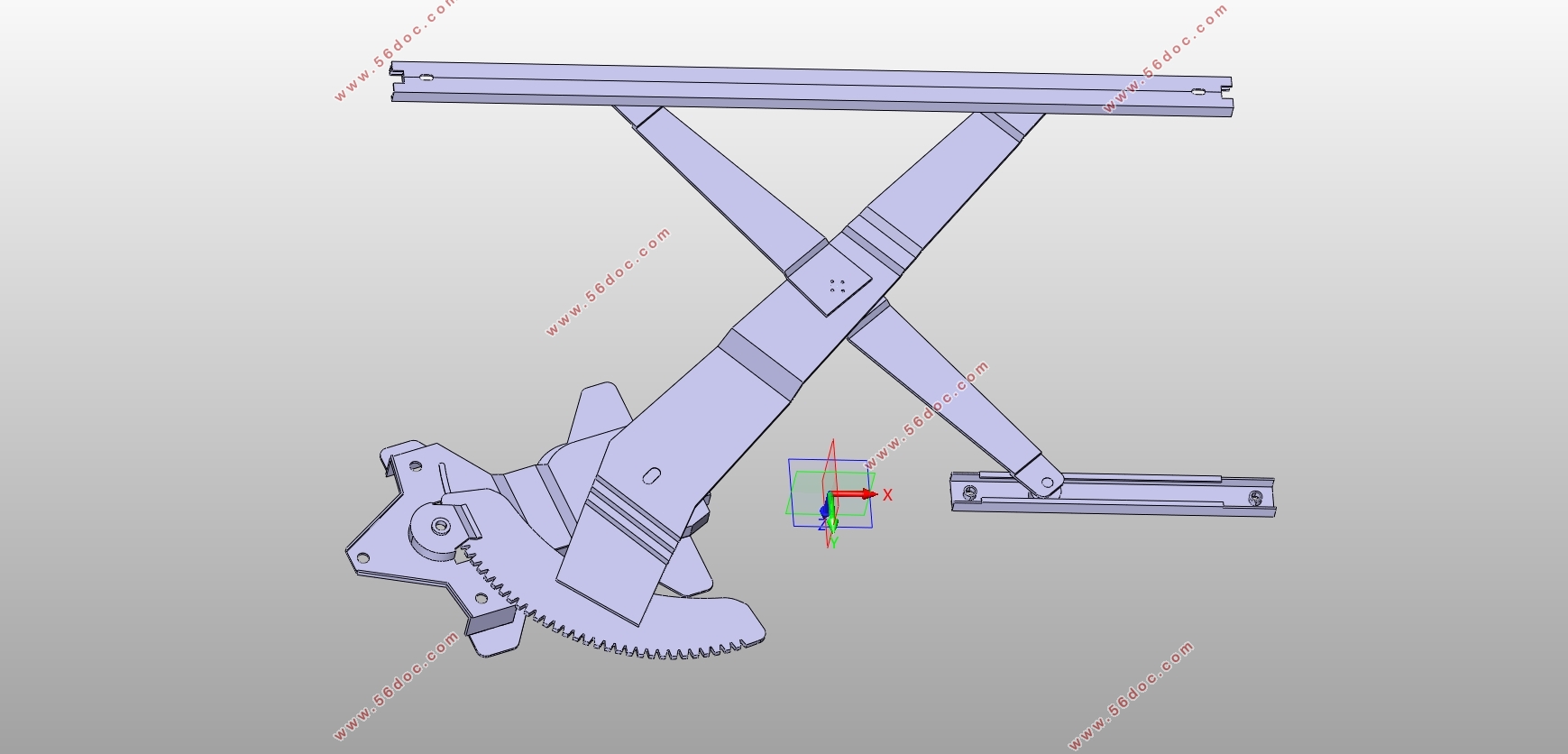

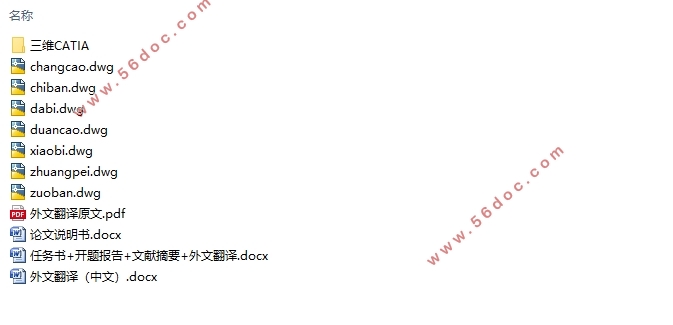

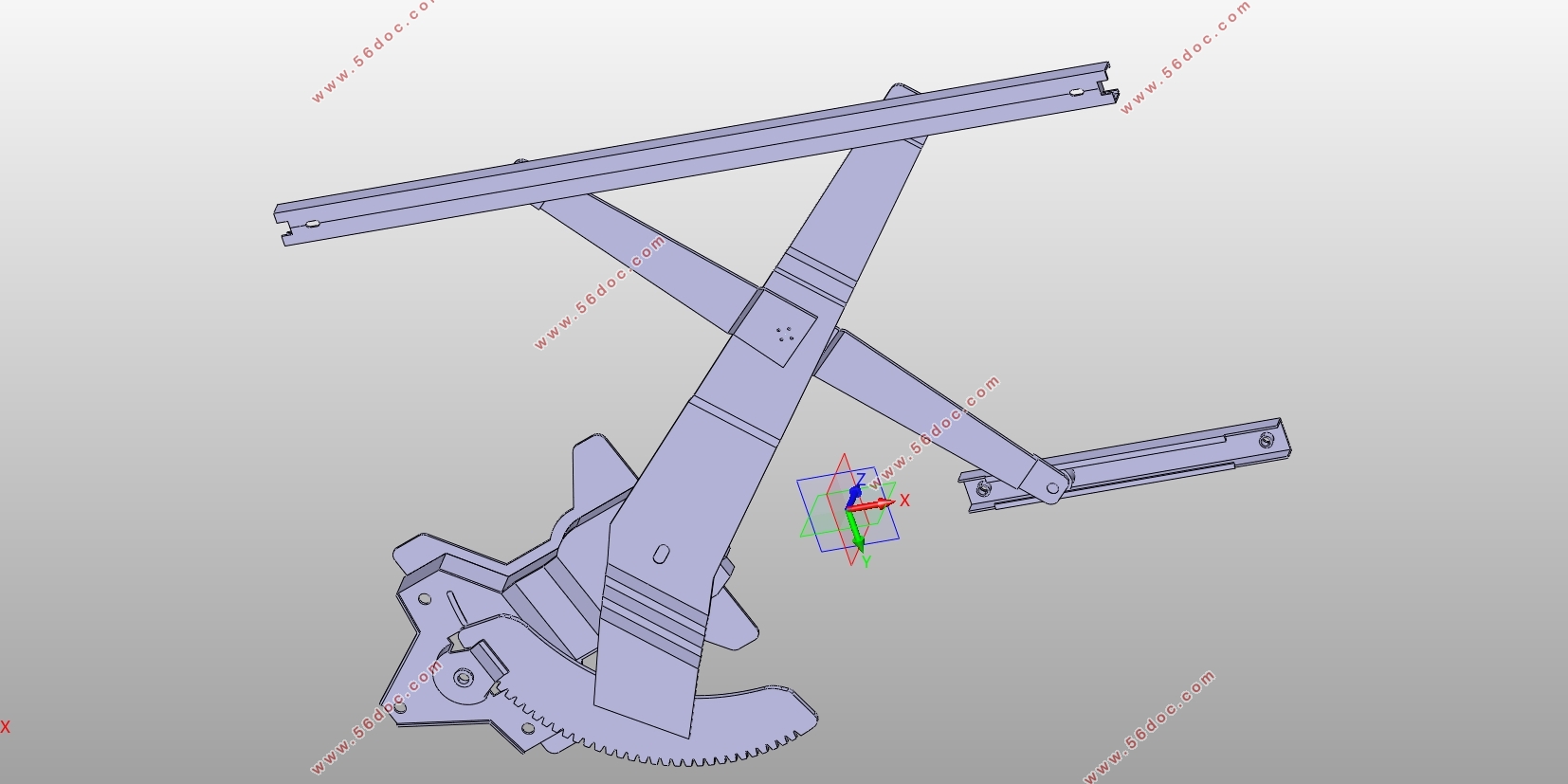

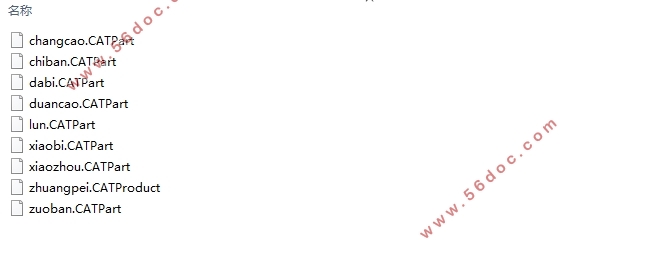

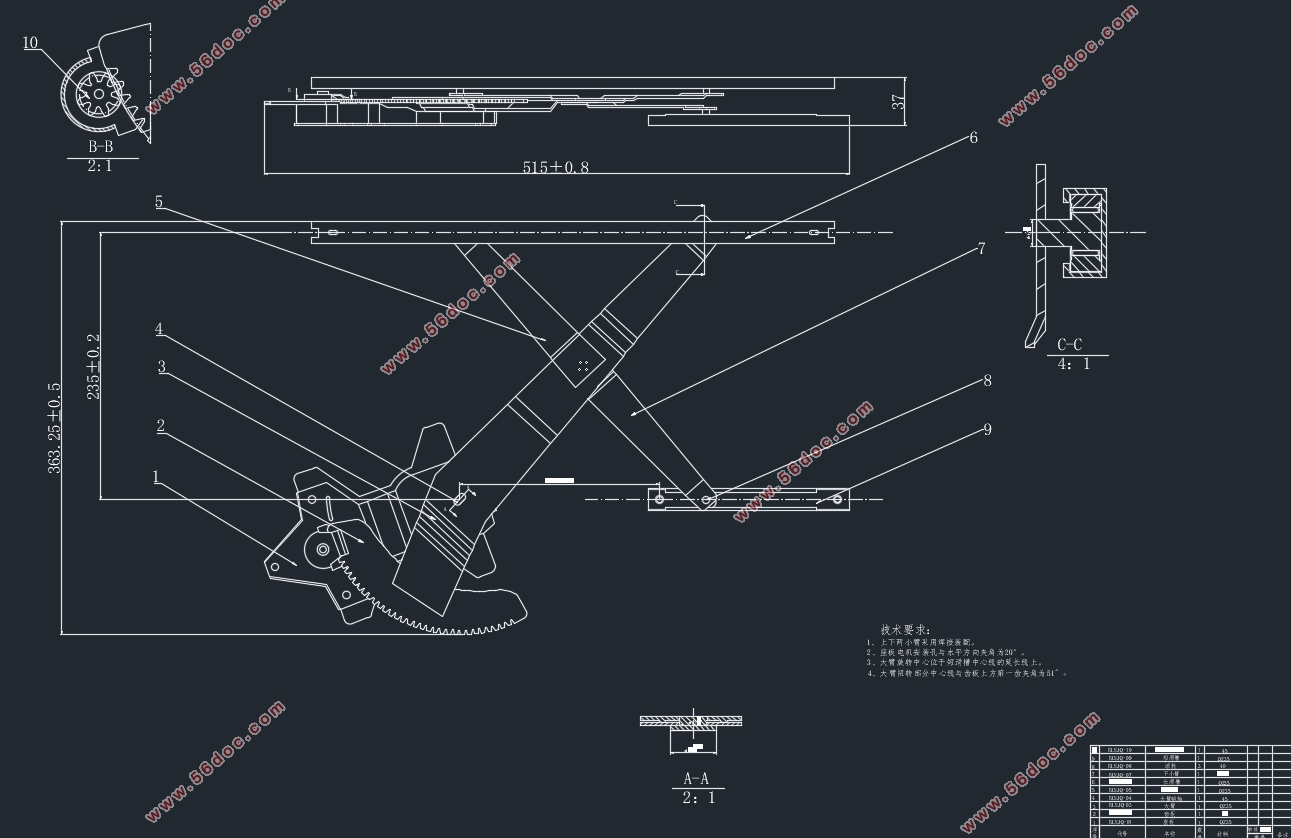

叉臂式玻璃升降器设计(含CAD零件装配图,CATIA三维图)(任务书,开题报告,文献摘要,外文翻译,论文说明书11000字,CAD图纸7张,CATIA三维图)
摘要
随着国民经济的发展，我国汽车的保有量逐年增加，从而消费者对汽车性能的要求也逐渐提升。玻璃升降器作为汽车必不可少的部件之一，影响着汽车的舒适性、安全性以及可靠性，因此一款可靠的玻璃升降对汽车性能有着极大的提升。叉臂式玻璃升降器作为在汽车中广泛应用的升降器类型，其具有运行平稳、结构简单、制造成本低等优点。本文主要介绍了叉臂式玻璃升降器的结构设计过程和各参数的确定标准，并对升降器上、下止点以及中间位置进行了受力分析。最终对叉臂式玻璃升降器进行了强度校核。通过对叉臂式玻璃升降器各参数的合理设计，使之满足各项使用要求。并通过各部件的优化，使之尽可能地符合汽车安全性、舒适性和可靠性的需求。
关键词：玻璃升降器；叉臂式；结构设计；
Abstract
With the development of national economy, the number of cars in our country is increasing year by year, so the demand of automobile performance is gradually improved. As one of the essential parts of the automobile, the window lifter affects the comfort, safety and reliability of the car. The Arm-style Glass Regulator, which is widely used in the automobile, has the advantages of stable operation, simple structure and low cost. In this paper, the structural design process and the determination of the parameters of the Arm-style Glass Regulator are introduced. Finally, the strength of the arm type glass lifter is checked. Through the reasonable design of the parameters of the Arm-style Glass Regulator, it can meet the requirements of various applications. And by the optimization of the components, we can make the machine meet the requirements of the vehicle safety, comfort and reliability as much as possible.
Key word: Window regulator; Fork-arm; structural design
目录
第1章绪论 1
1.1引言 1
1.2玻璃升降器的分类 1
1.3玻璃升降器的发展 2
1.3.1国外玻璃升降器的发展 2
1.3.2国内玻璃升降器的发展 2
1.4设计的主要内容 3
第2章升降器设计要点分析 4
2.1叉臂式玻璃升降器工作原理 4
2.2玻璃运行轨迹以及门框高度的分析 4
2.3理想工作平面的设计 5
2.4升降器厚度和安装基准面的确定 6
2.5中位线、大臂旋转中心的确定 6
2.6升降器支撑区域的确定 7
2.7升降器传动比的选择 8
2.8升降器零件造型要点 8
2.8.1长短滑槽造型要点 8
2.8.2小臂造型要点 9
2.8.3大臂造型要点 10
2.8.4齿板造型要点 11
2.8.5座板造型要点 11
第3章升降器设计过程 13

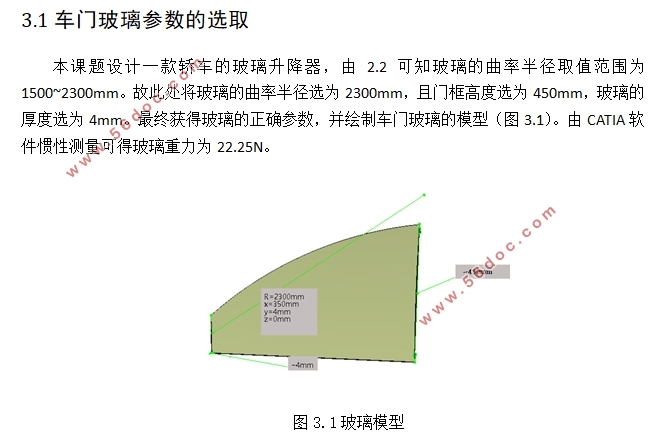

3.1车门玻璃参数的选取 13
3.2玻璃运行轨迹的确定 13
3.3理想工作平面以及升降器厚度的确定 14
3.4中位线、小齿轮中心、大臂旋转中心的选取 15
3.5长短滑槽尺寸的选取 15
3.6座板尺寸的确定 15
3.7大小臂尺寸的选取 17
3.8齿板齿数的确定 20
3.9大小臂折弯高度的确定 20
第4章升降器受力分析及强度校核 23
4.1升降器受力分析 23
4.1.1上升过程升降器受力分析 23
4.1.2下降过程升降器受力分析 26
4.1.3电机堵转时升降器受力分析 29
4.2升降器的强度校核 31
第5章结论 33
5.1总结 33
5.2展望 33
参考文献 34
附录 35
致谢 36
|
