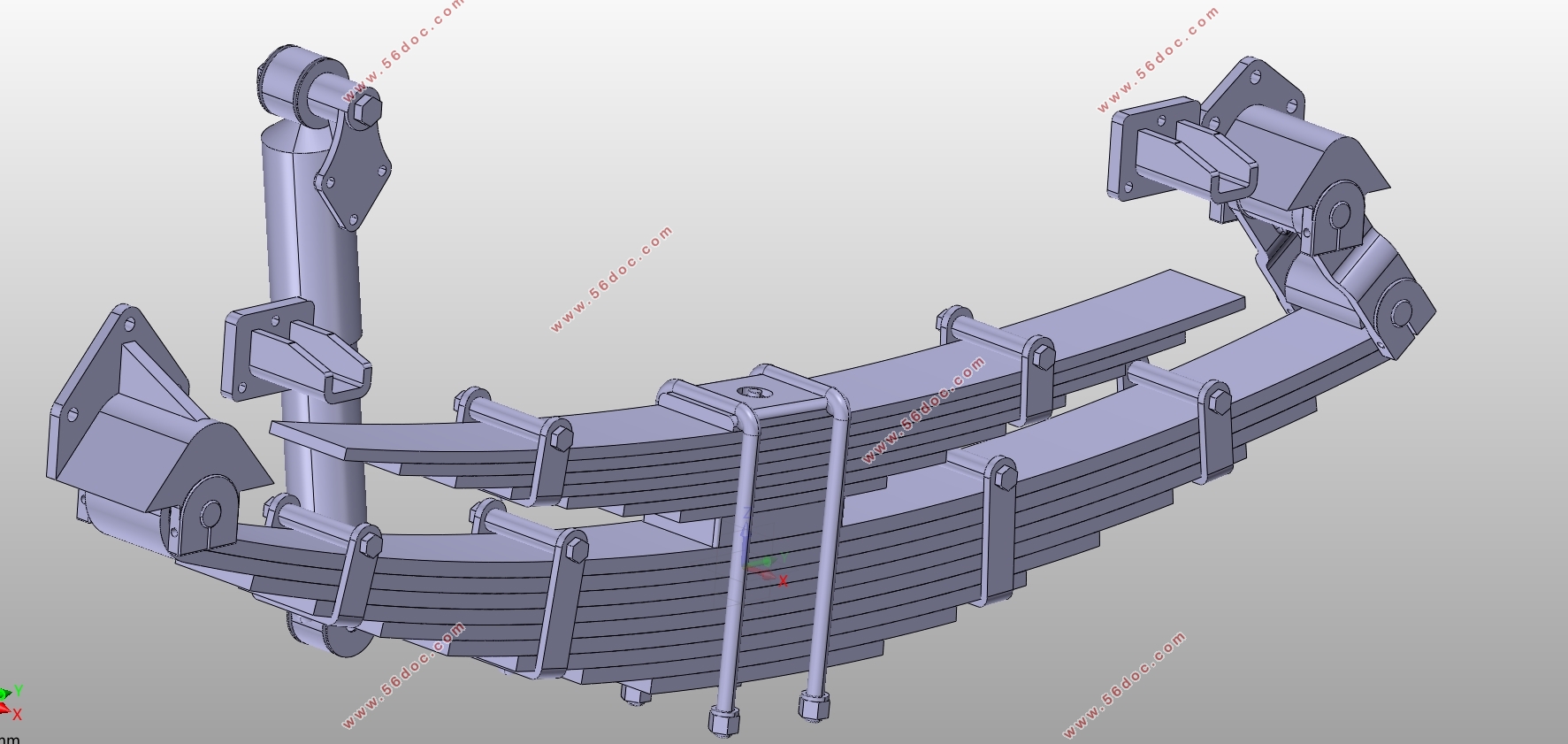

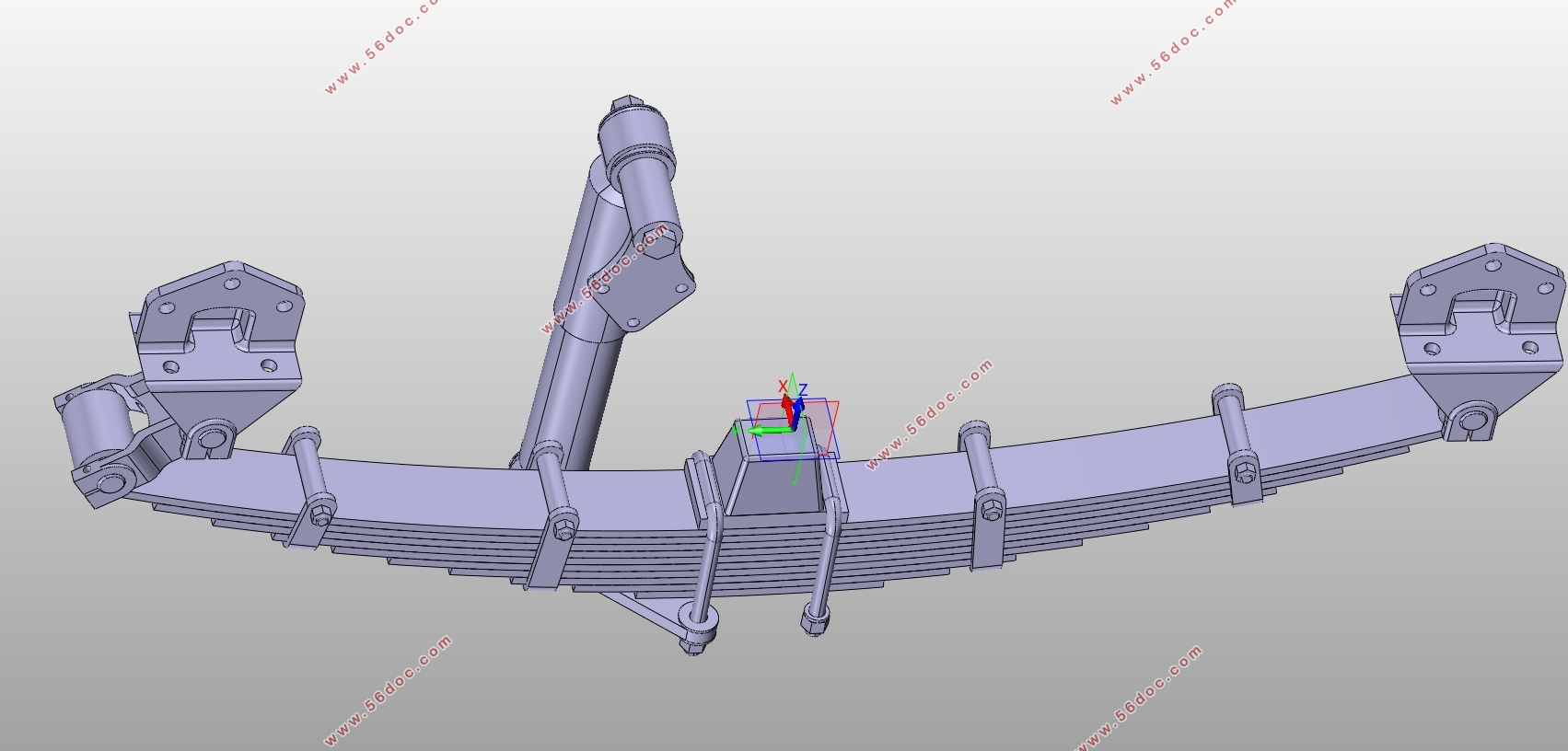

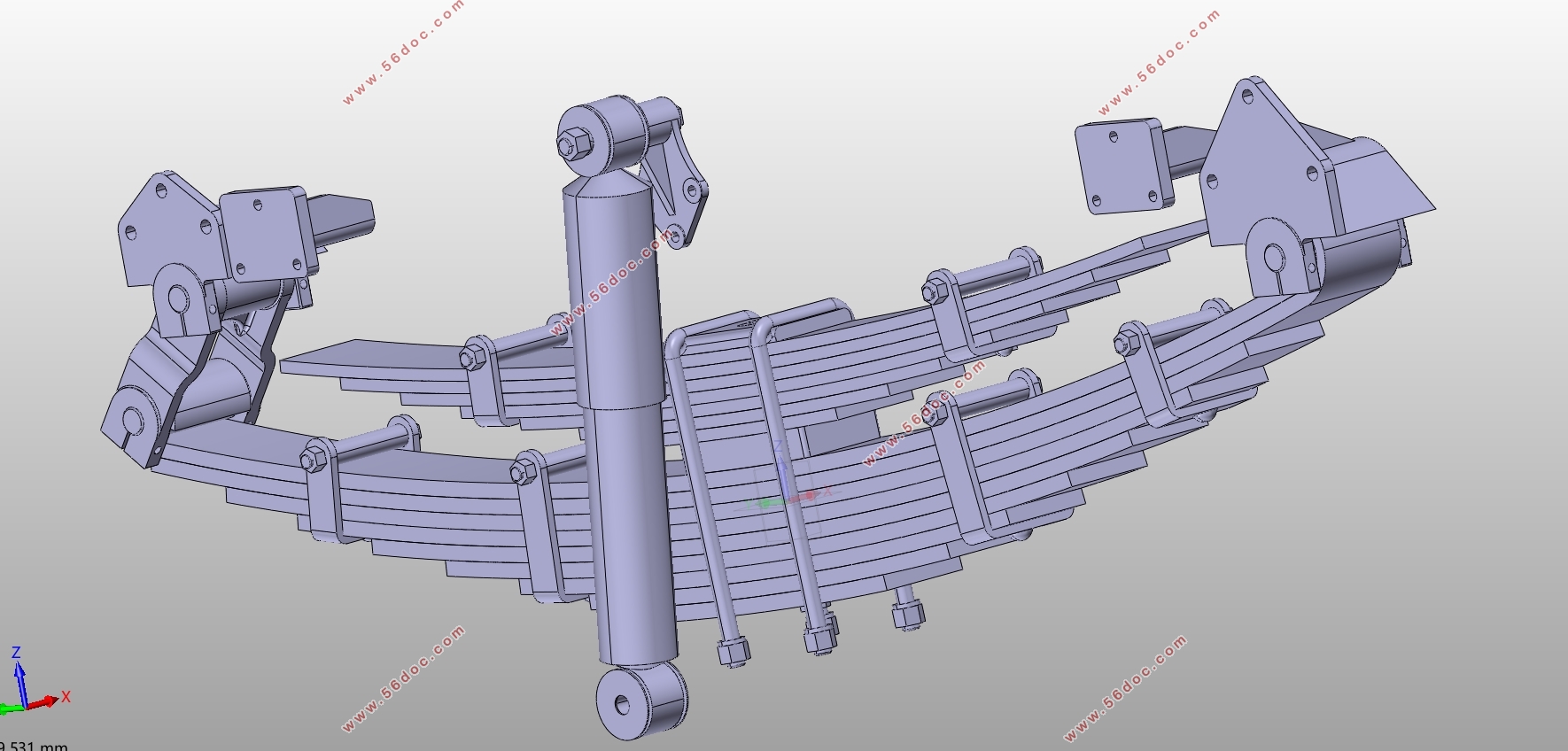

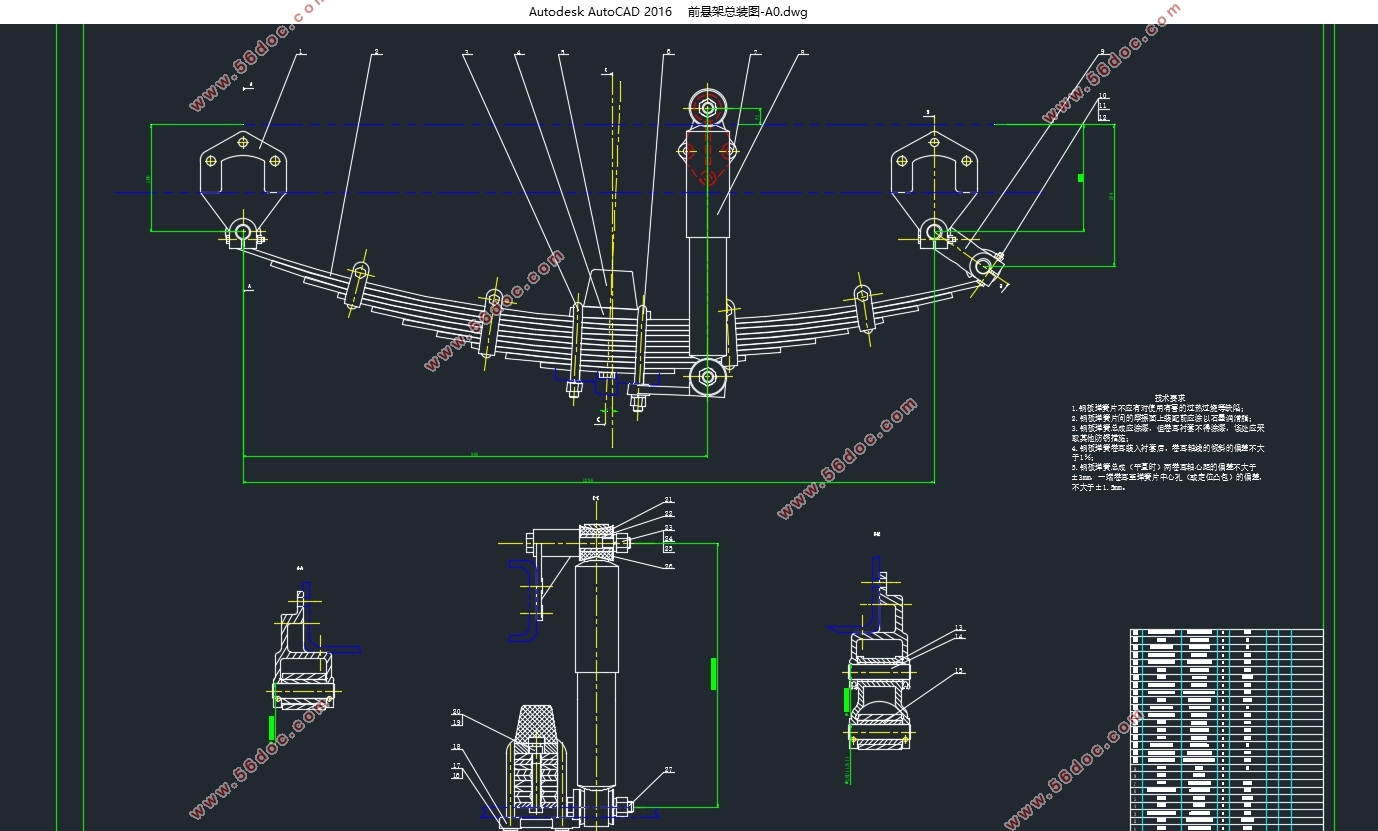

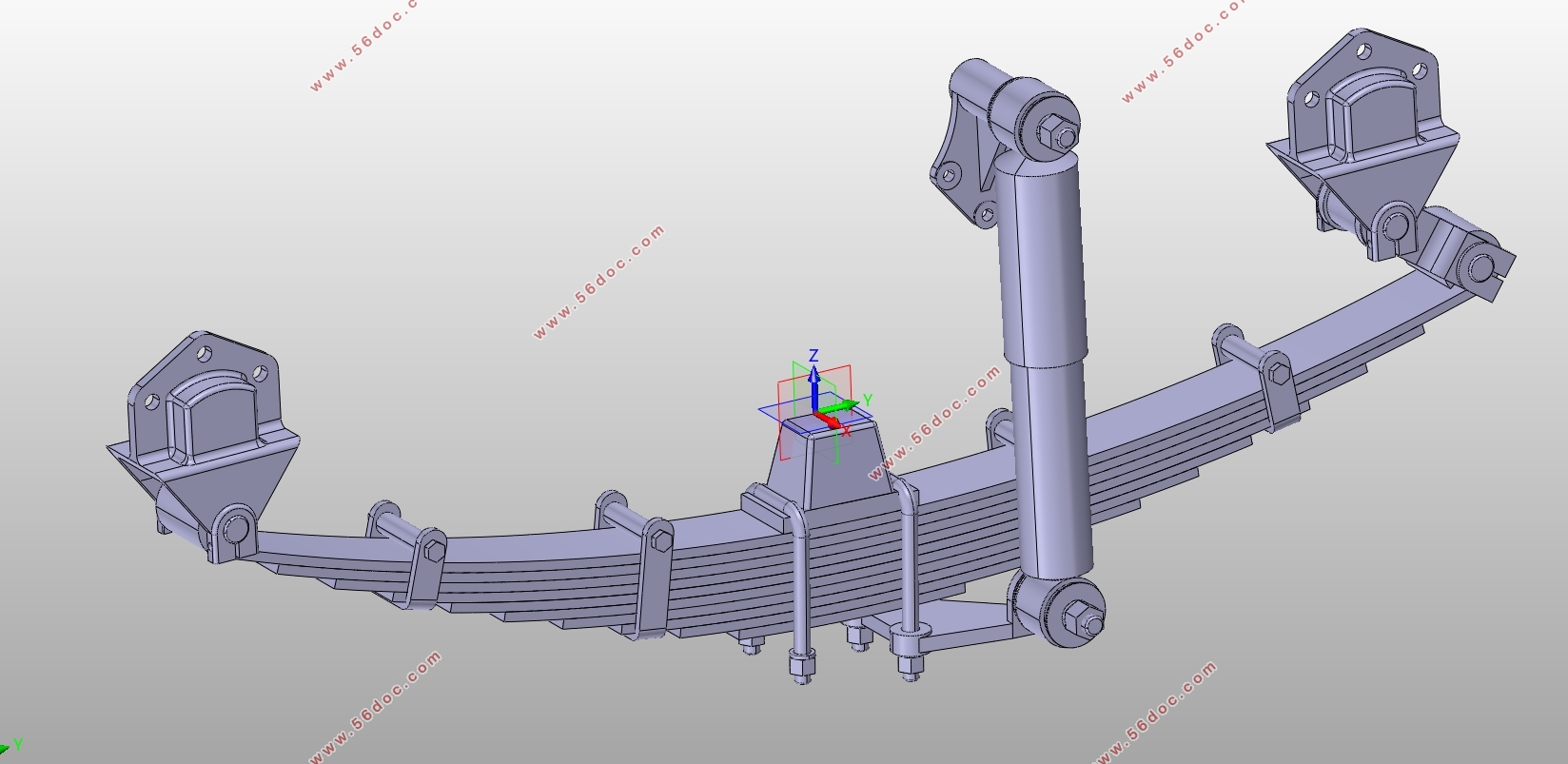

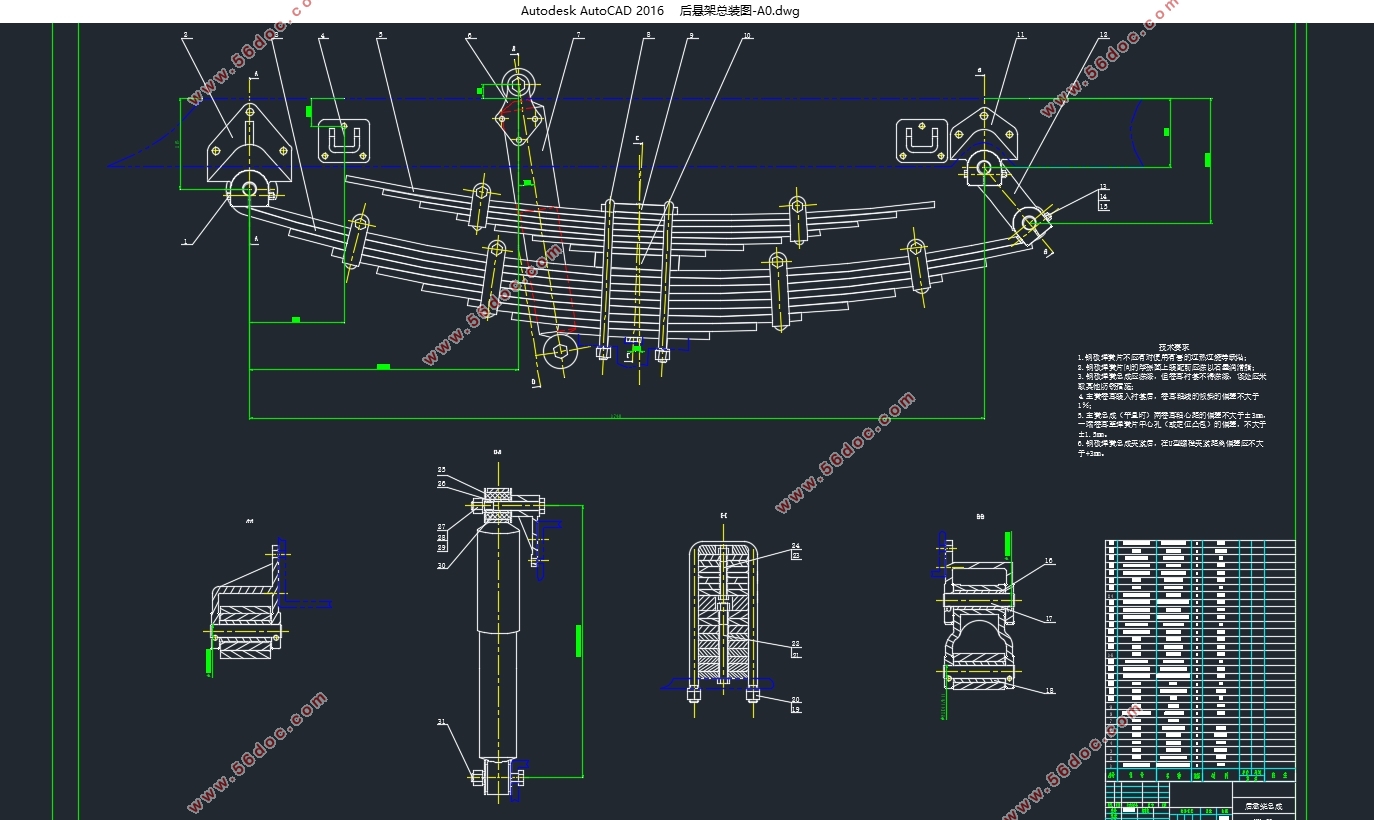

基于ADAMS的重型车悬架系统仿真分析与优化(含CAD图,CATIA三维图)(任务书,开题报告,文献摘要,外文翻译,论文说明书14000字,CAD图6张,CATIA三维图)
摘要
悬架系统属于汽车行驶系统，是汽车上的重要部件之一。作为车轮与车身的连接部件，它承担着两者之间的力和力矩。除此之外，由于弹性元件和减振器的存在，它还可以消耗车轮与车身相对运动产生的冲击能量，衰减振动。汽车行驶平顺性和操纵稳定性均与悬架系统密切相关。由此可见，悬架系统的设计在汽车设计中十分重要。
本文主要研究重型货车悬架系统的选型与设计。首先熟悉悬架系统相关知识，进行结构选型，然后运用汽车设计相关理论知识分别对钢板弹簧和减振器的主要尺寸进行设计计算，再借助三维建模软件CATIA和二维绘图软件AutoCAD对悬架系统及其零部件进行绘制，最后运用仿真分析软件ADAMS建立振动仿真模型，并研讨悬架系统刚度和阻尼与汽车行驶平顺性之间的关系。
关键词：悬架系统；钢板弹簧；减振器；刚度；阻尼系数
Abstract
Suspension system is one of the important parts of the car. It connectsthe wheels and the body, and transmits force and torque. In addition, it can also ease the impact of road surface to the body and attenuate vibration. A good suspension system ensures that the car has good ride comfort and handling stability. Therefore, the suspension system design in the automotive design is essential.
This paper mainly studies the design of heavy truck suspension system. First of all, I was familiar with the knowledge about the suspension system andselected the structure. Then,I used the theoretical knowledge of automotive design to calculatethe main dimensions of leaf springs and shock absorberrespectively.Next, I resorted to the 3D modeling software CATIA and 2D drawing software AutoCAD to draw the suspension system and itscomponents. Finally,I used the virtual prototyping software ADAMS to establish the vibration simulation model and analyzed the influence of the stiffness and damping of the suspension system on the ride comfort of the vehicle.
Key words: suspension system; leaf spring; shock absorber; stiffness; damping coefficient

3.1已知设计参数
本次设计是以中国重汽集团开发的豪沃牌ZZ1167K501GE1载货汽车为例，设计悬架系统所需的基本参数如下：
轴距：4700mm；
整车整备质量：5810kg；
满载质量：16000kg；
满载时，前轴负荷G1：52267N；后轴负荷G2：104533N；
空载时，前轴负荷G01：29645N；后轴负荷G02：28469N；
前轴簧下部分荷重Gu1：7840N；后轴簧下部分荷重Gu2：12544N；
前轮距：1960mm；后轮距：1860mm；
轮胎规格：275/80R22.5。
根据上述参数计算满载时前、后轴一侧钢板弹簧的载荷：
F_w1=((G_1-G_u1 ))⁄(2=((52267-7840))⁄(2=)) 22213.5N（3.1）
F_w2=((G_2-G_u2 ))⁄(2=((104533-12544))⁄(2=)) 45994.5N（3.2）
空载时后轴一侧钢板弹簧的载荷：
F_02=((G_02-G_u2 ))⁄(2=((28469-12544))⁄(2=)) 7962.5N（3.3）
