城市微型纯电动皮卡车架有限元分析及结构优化(含CAD图,CATIA三维图)

城市微型纯电动皮卡车架有限元分析及结构优化(含CAD图,CATIA三维图)(任务书,开题报告,文献摘要,外文翻译,论文说明书17000字,CAD图11张,CATIA三维图)
摘  要
本文主要针对一款新型微型纯电动皮卡进行设计并优化其车架，首先利用CATIA三维建模软件进行车架模型的构建，然后借助ANSYS对模型在不同工况（弯曲工况、扭转工况、刹车工况）下进行受力和变形分析，再进一步对有缺陷部分进行优化设计。如此，重复实验分析优化，总结出车架各部分受力和变形规律，最后得出性能最好、结构最优、质量最轻的车架。通过分析优化实验，最后的分析结果应力，和应变都在铝合金材料的许用范围内，所以证明这款新型纯电动皮卡车架有限元分析和结构优化的合理性，最后取得车架材料的铝合金板厚度为为mm，符合设计要求，为以后此领域的后续研究提供实验经验。
关键词：纯电动皮卡;车架;有限元;优化设计

ABSTRACT
This article mainly focuses on designing and optimizing the frame of a new miniature pure electric pickup truck. Firstly, the CATIA 3D modeling software is used to construct the frame model, and then ANSYS is used to analyze the force and deformation of the model under different working conditions. Further optimize the design of defective parts. In this way, the experimental analysis and optimization are repeated, and the force and deformation laws of each part of the frame are summed up. Finally, the frame with the best performance, the best structure and the lightest weight is obtained. Through the analysis and optimization experiments, the rationality of the finite element analysis and structural optimization of this new pure electric pickup truck frame is proved, which provides experimental experience for subsequent research in this field.
Keywords：Pure electric pickup;frame;finite element; optimized design

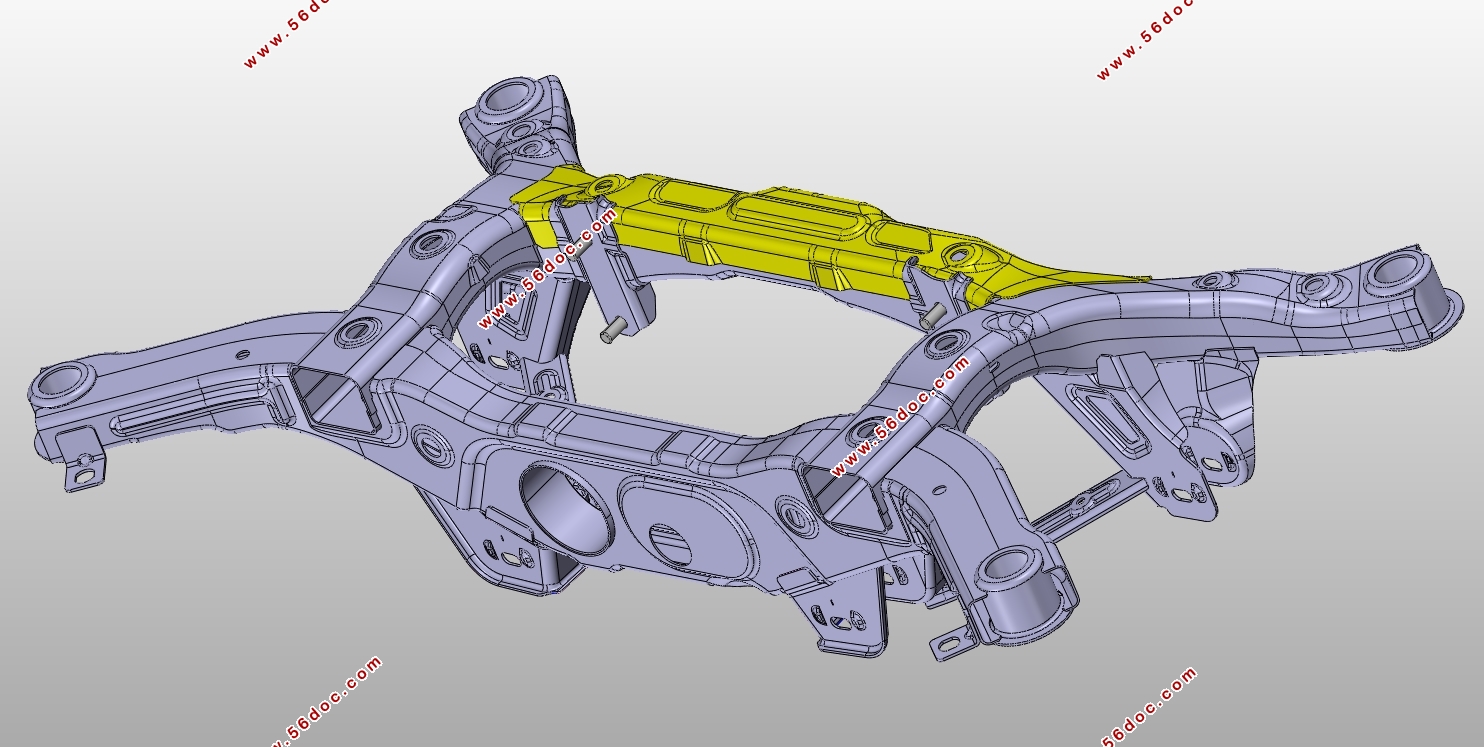

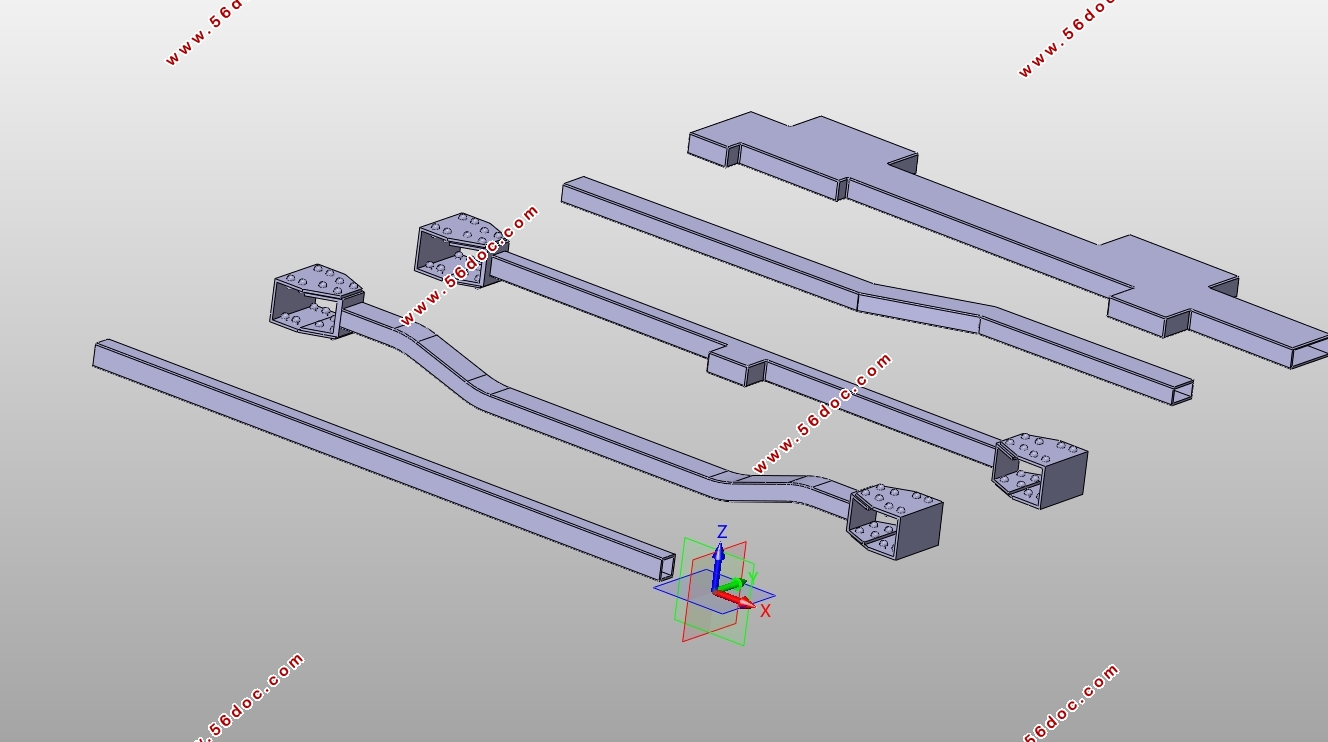

车架模型创建步骤
本次需要创建的城市微型纯电动皮卡车架的参数在参考众多微型皮卡和纯电动汽车，将这两种车型相结合后得出的参数如下表3-1：
表3-1 车型参数
项目    车型    横梁数    纵梁数    前端宽    中间宽    后端宽    总长
参数    城市微型纯电动皮卡    6根    2根    1400mm    1500mm    1500mm    2200mm
