海鑫花园小区供配电系统及变电所设计(含CAD图)

来源:56doc.com  资料编号:5D27215 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D27215
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

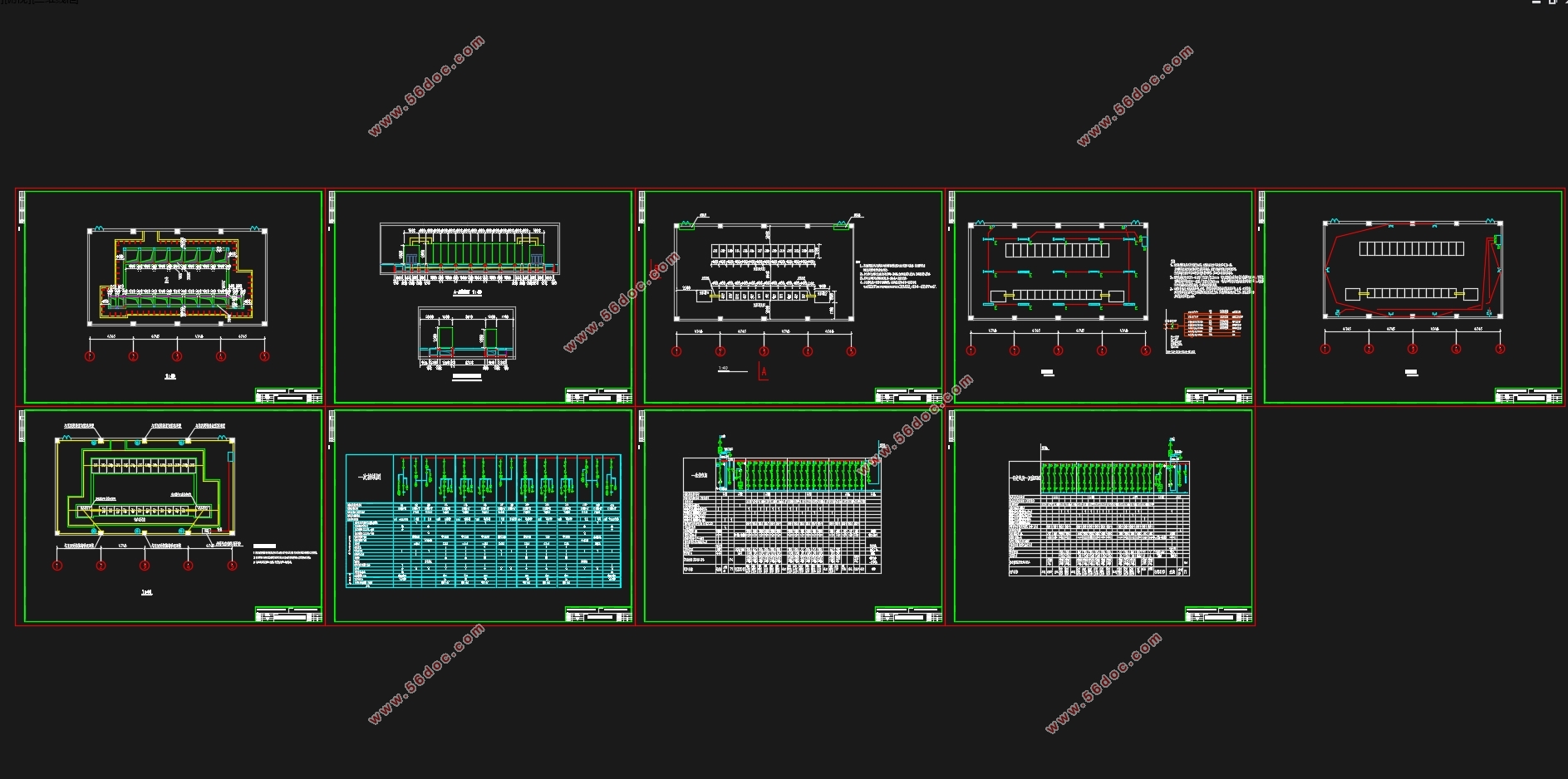

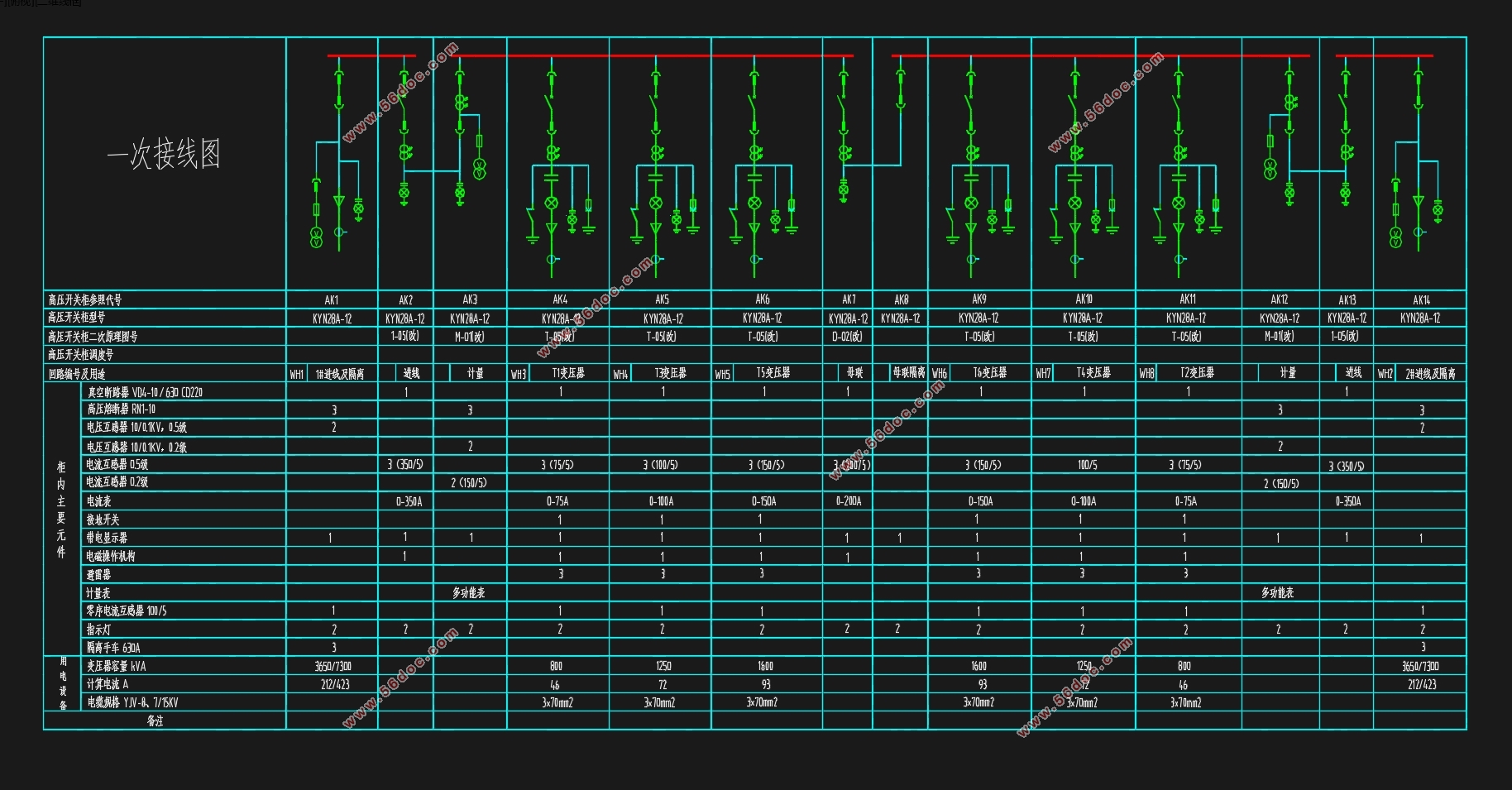

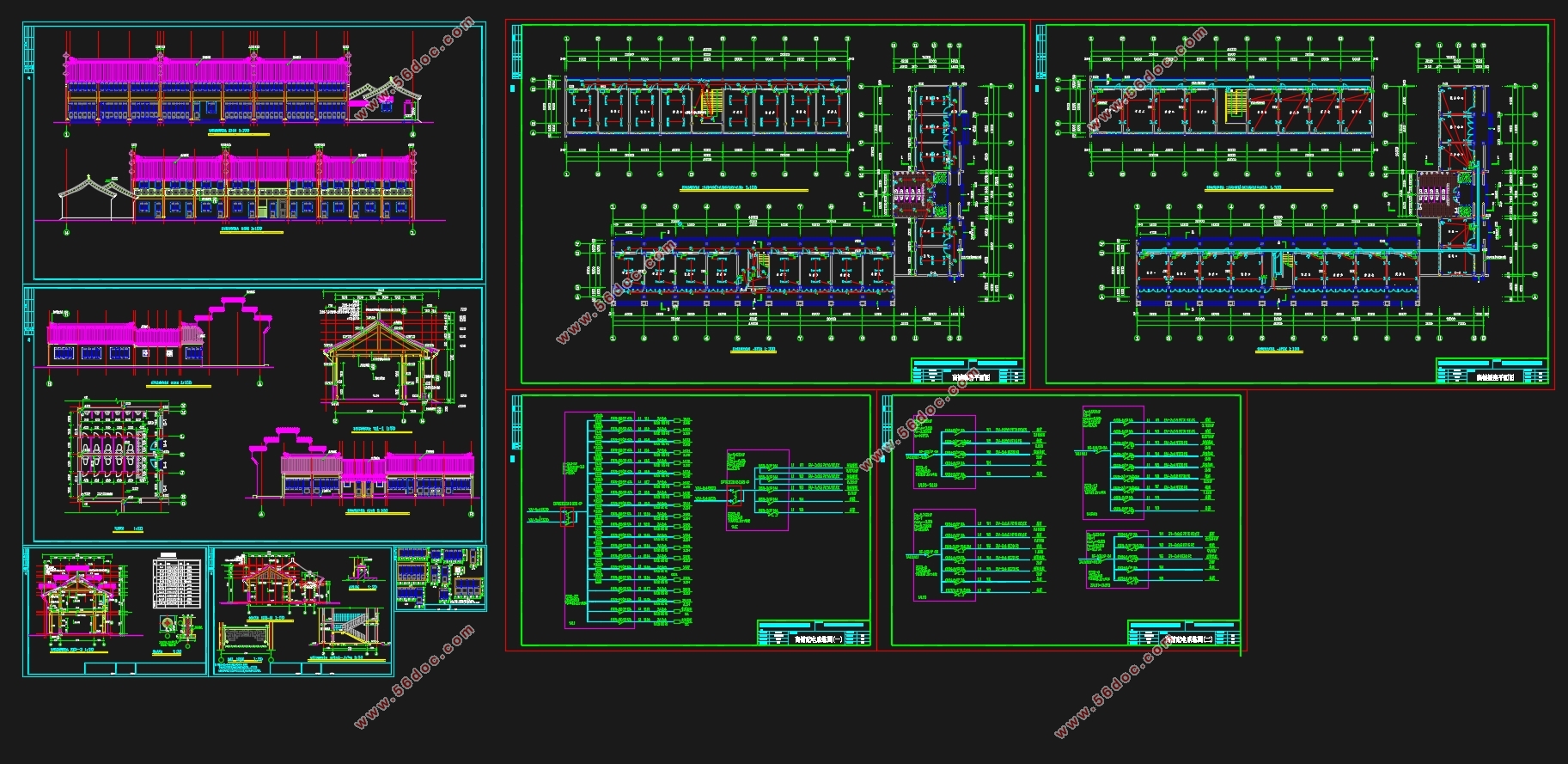

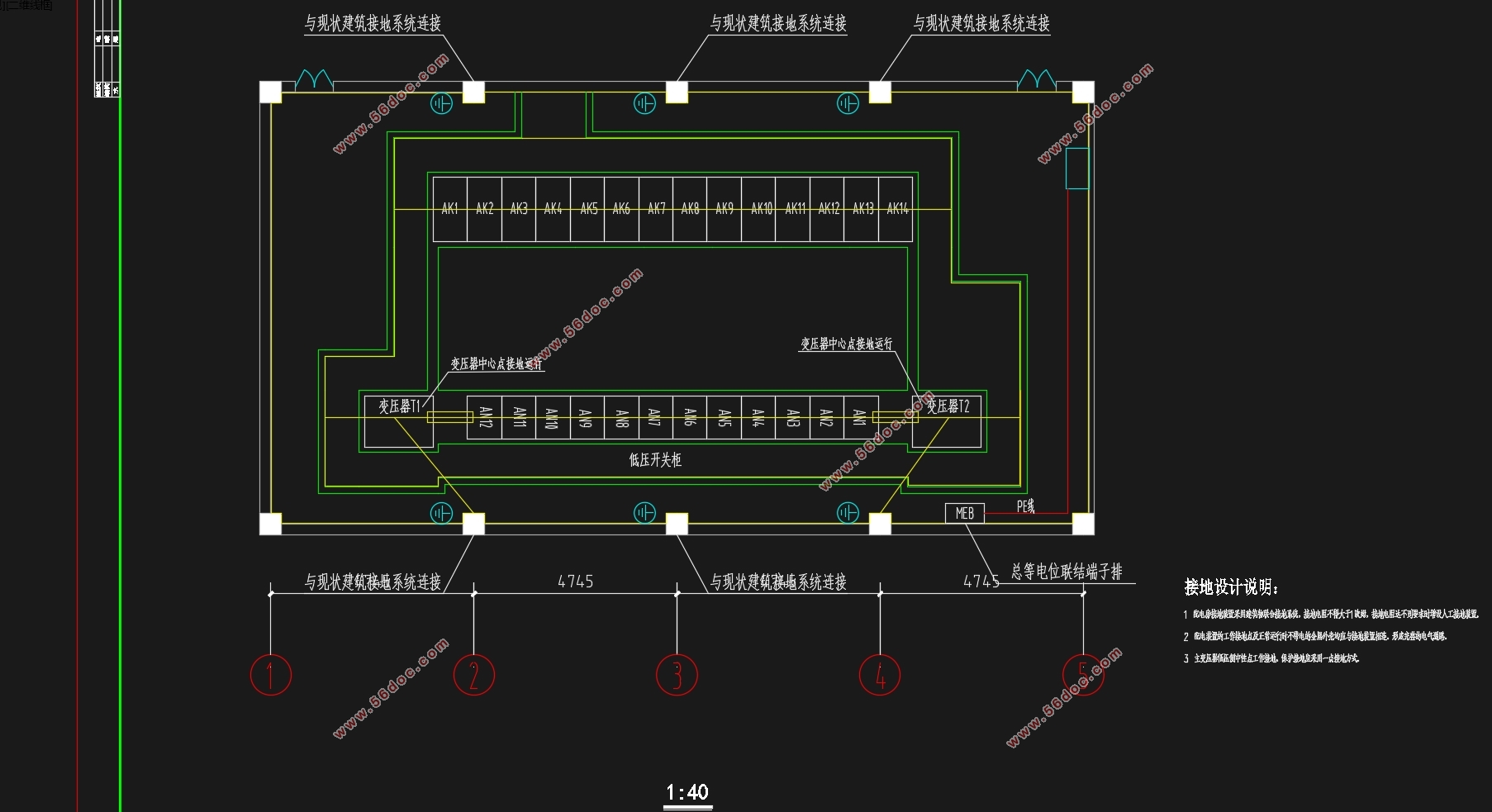

海鑫花园小区供配电系统及变电所设计(含CAD图)(任务书,开题报告,论文说明书21000字,CAD图20张)
摘  要
本次毕业设计为海鑫花园小区供配电系统及变电所设计。在整个设计中,依据相关的设计规范和标准以及有关专业提供的设计资料进行设计。设计的主要内容包括高压配电系统、低压配电系统、照度计算、照明负荷计算、照明配电方式、插座布置、动力设备的配电方式。即根据有关的设计标准确定变压器的数量、容量、型号和布置;确定主接线方式,确定高、低压柜的数量、型号和布置;确定控制和保护电器的型号、规格,并进行验算;确定电缆、母线及其他干线的型号、规格,并进行验算;确定照明、动力等设备的配电设备;确定继电保护装置的元件并设计二次接线方案等。
关键词:照明  负荷计算  高压配电系统  低压配电系统

Haixin garden district power supply system and substation design
Abstract
This graduation design is a design of substation and distribution system for Haixin Garden District, In the design of the entire design, according to the relevant design standards and standards and the design of the relevant professional design information.The main contents of the design include the high-voltage distribution system, the low-voltage distribution system, the illumination calculation, the illumination load calculation, the lighting distribution mode, the outlet layout and the power equipment distribution mode.That according to relevant design criteria to determine the transformer number, size, type and arrangement; determine the main wiring way, determine the high and low voltage control cabinet of the number, type and arrangement; determine the types and specifications for electrical control and protection, and the checking; determine the type and specification of cable, busbar and other route, and the checking; determine the lighting, power equipment, such as power distribution equipment; determine the components of the relay protection device design and secondary wiring schemes.
Keywords: lighting; load calculation; high voltage distribution system; low-voltage distribution system

工程概况
海鑫花园小区位于盐城市阜宁县,占地面积约为16.6万平方米,共87栋居民住宅楼。有15层小高层和多层居民住宅楼。
小区分为A、B、C、D、E、F、G、H、I以及公共区域10大部分来设计。


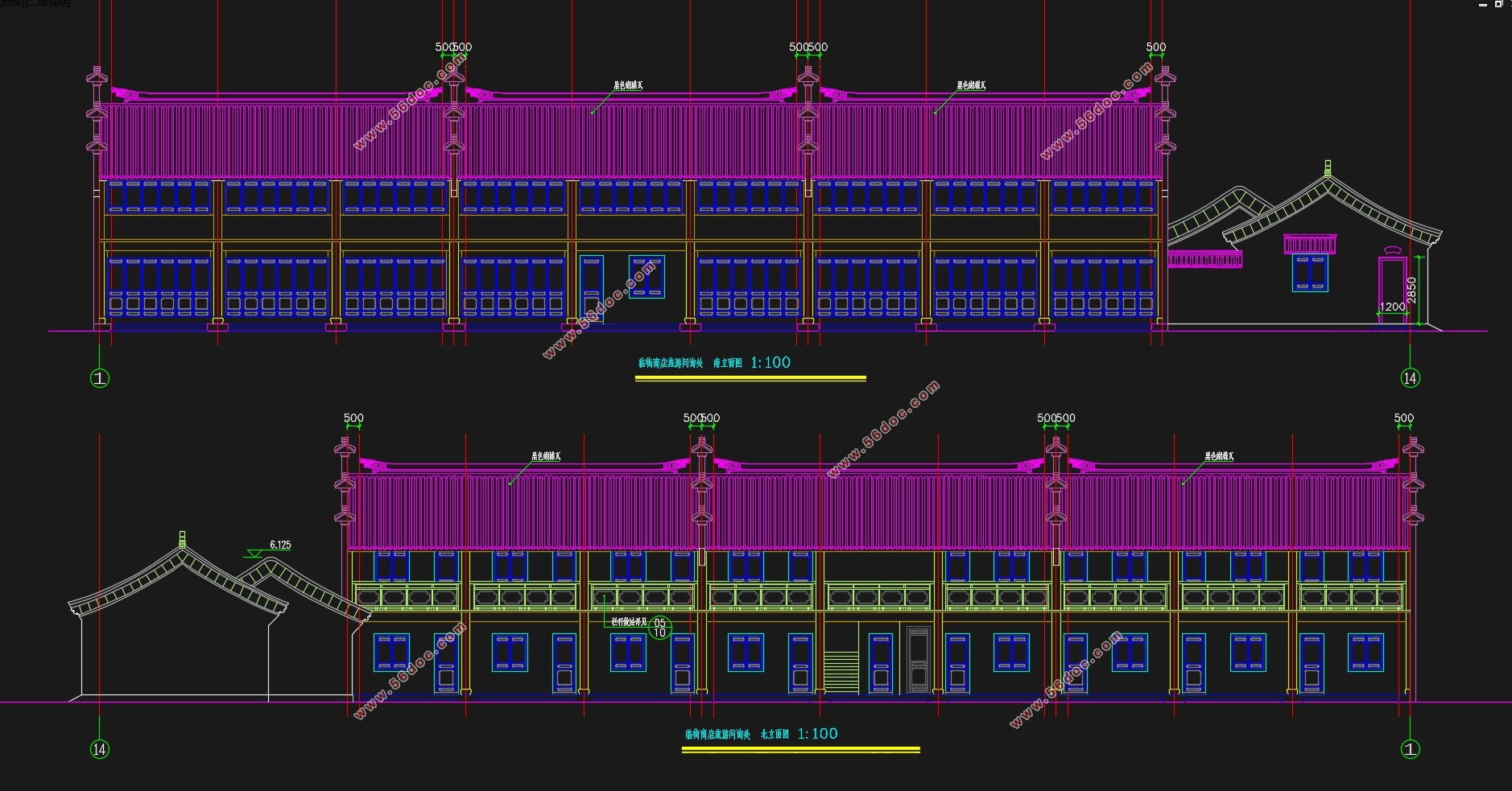

海鑫花园小区供配电系统及变电所设计(含CAD图)

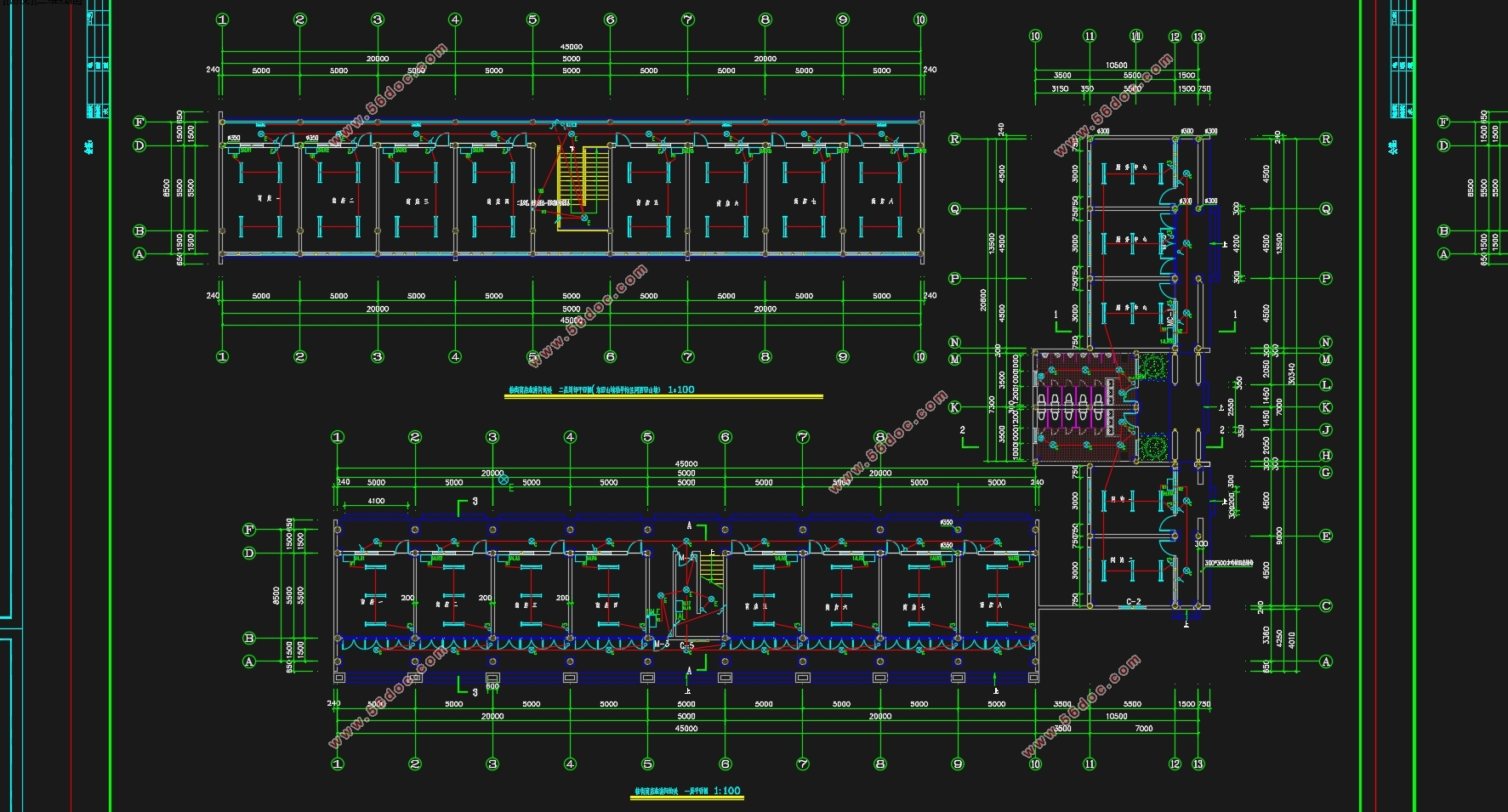

海鑫花园小区供配电系统及变电所设计(含CAD图)
海鑫花园小区供配电系统及变电所设计(含CAD图)
海鑫花园小区供配电系统及变电所设计(含CAD图)
海鑫花园小区供配电系统及变电所设计(含CAD图)
海鑫花园小区供配电系统及变电所设计(含CAD图)
海鑫花园小区供配电系统及变电所设计(含CAD图)
海鑫花园小区供配电系统及变电所设计(含CAD图)
