某科技大厦智能化系统设计(含CAD图)

来源:56doc.com  资料编号:5D27231 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D27231
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

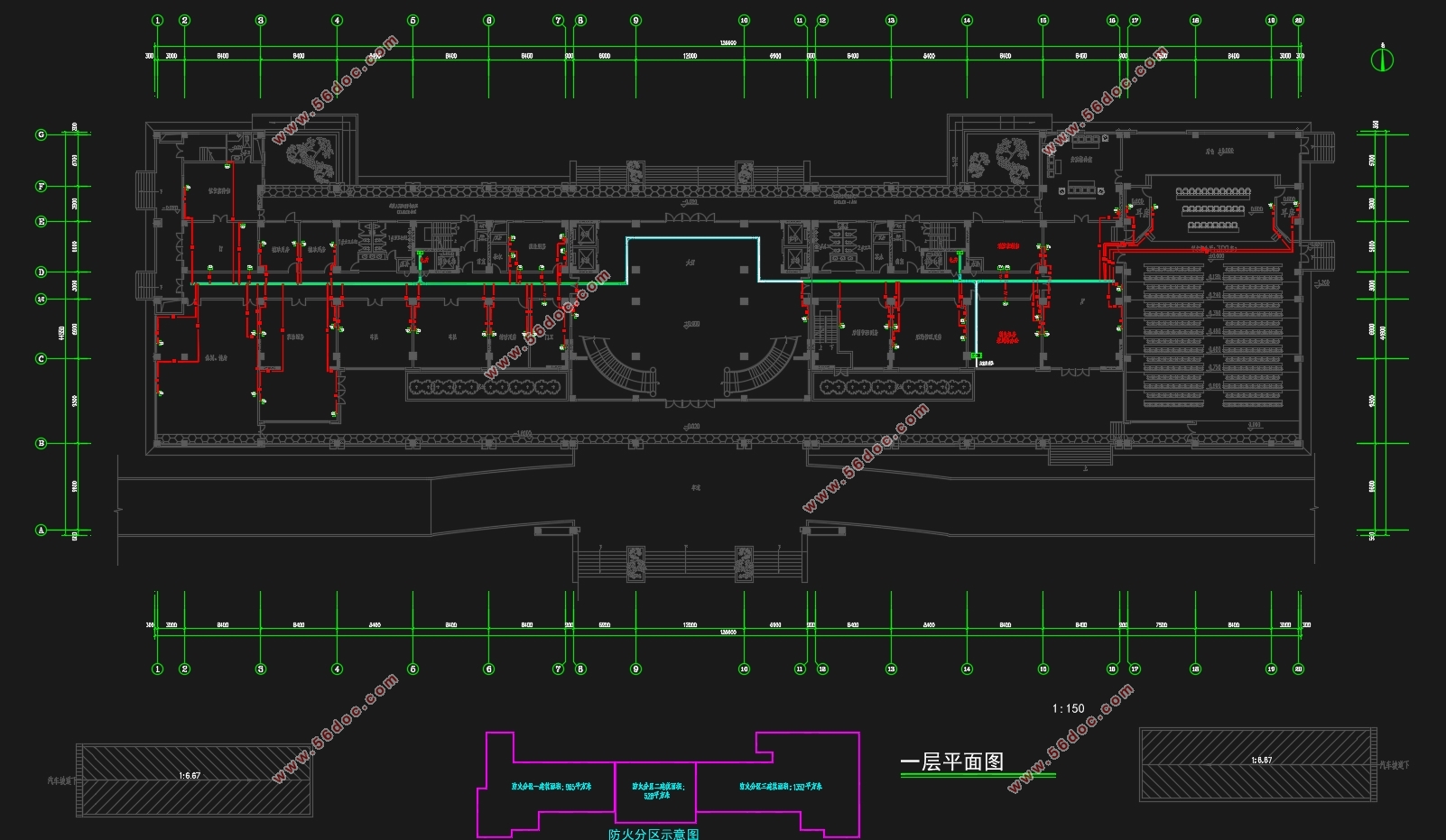

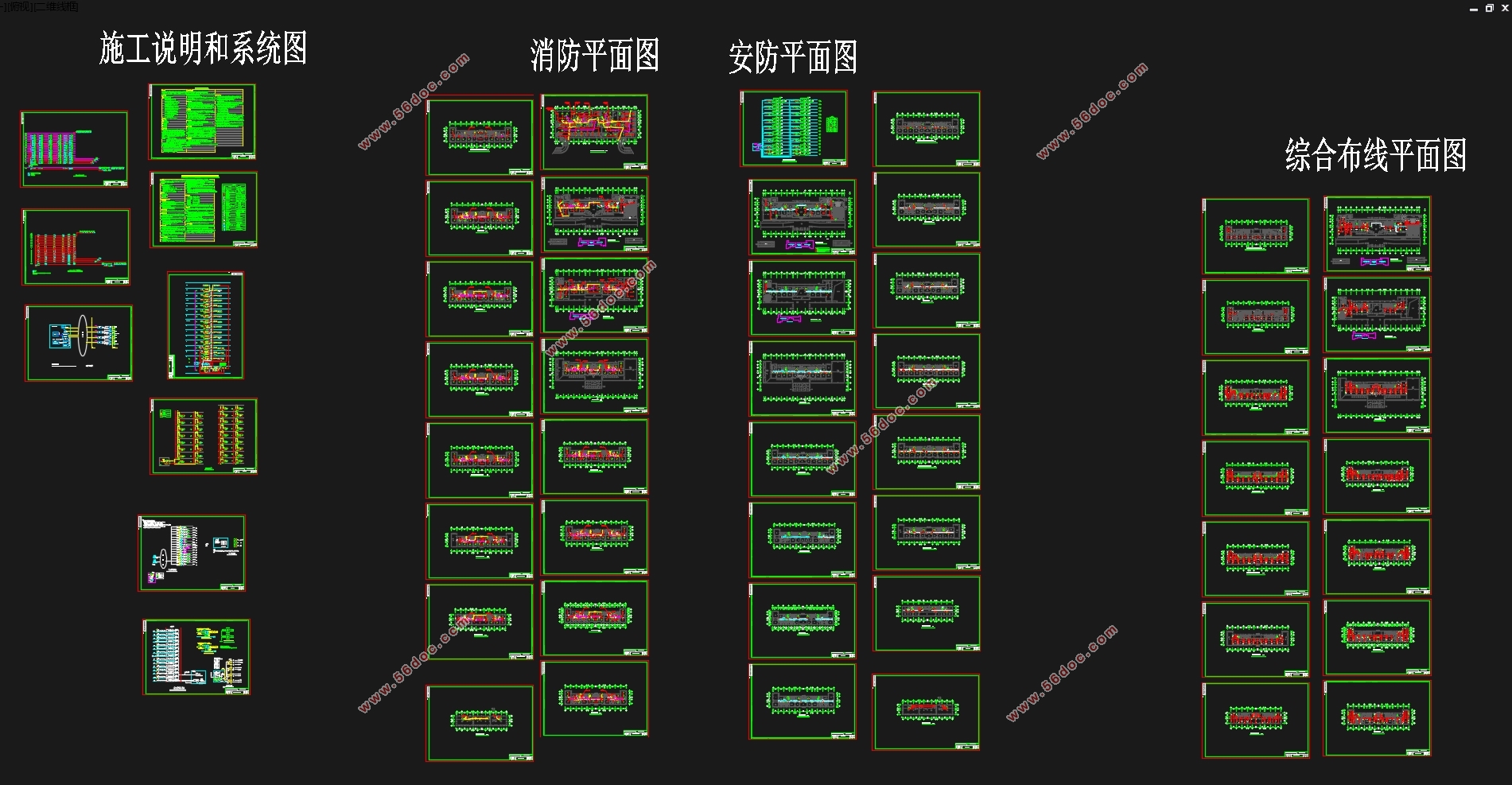

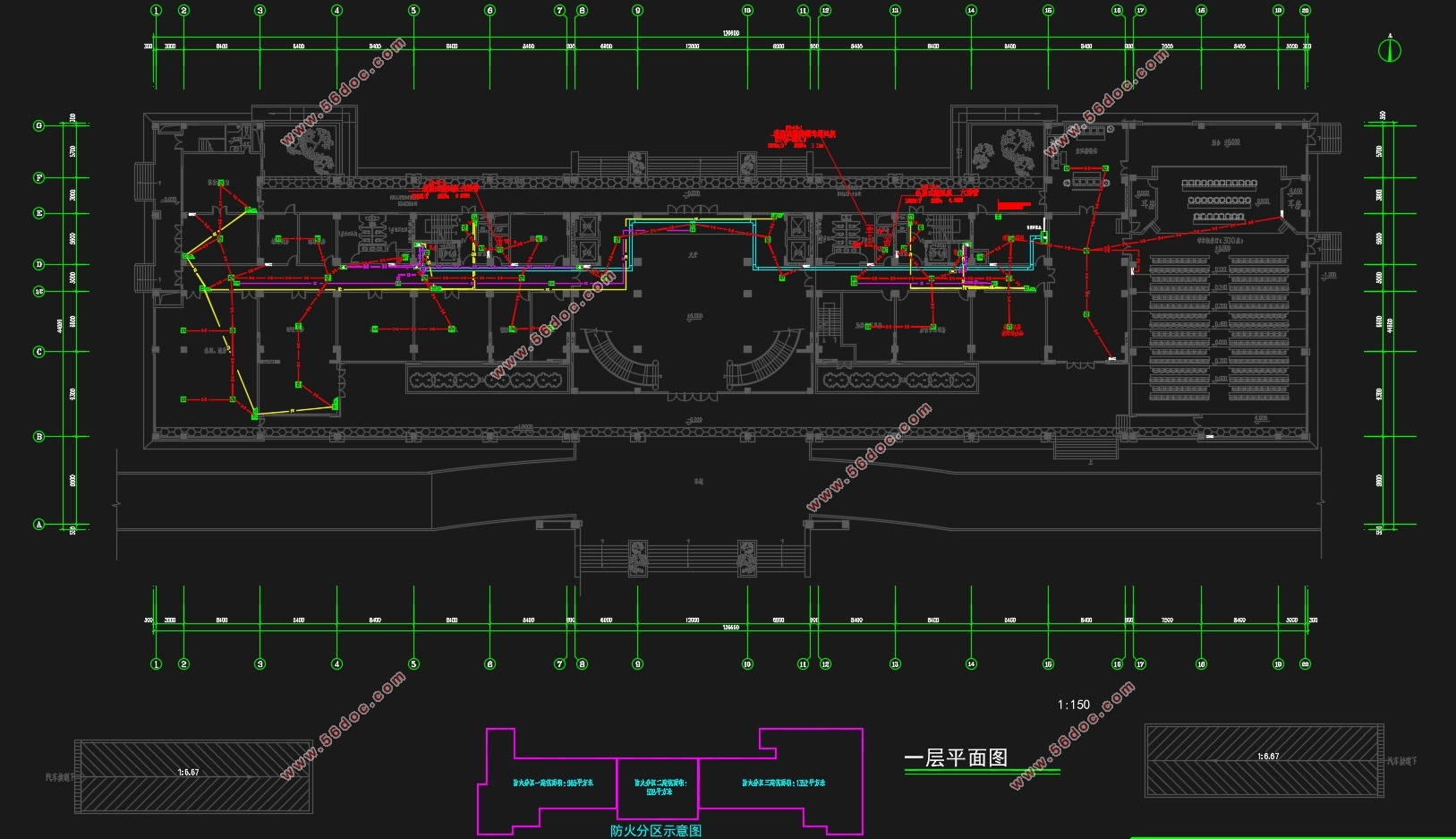

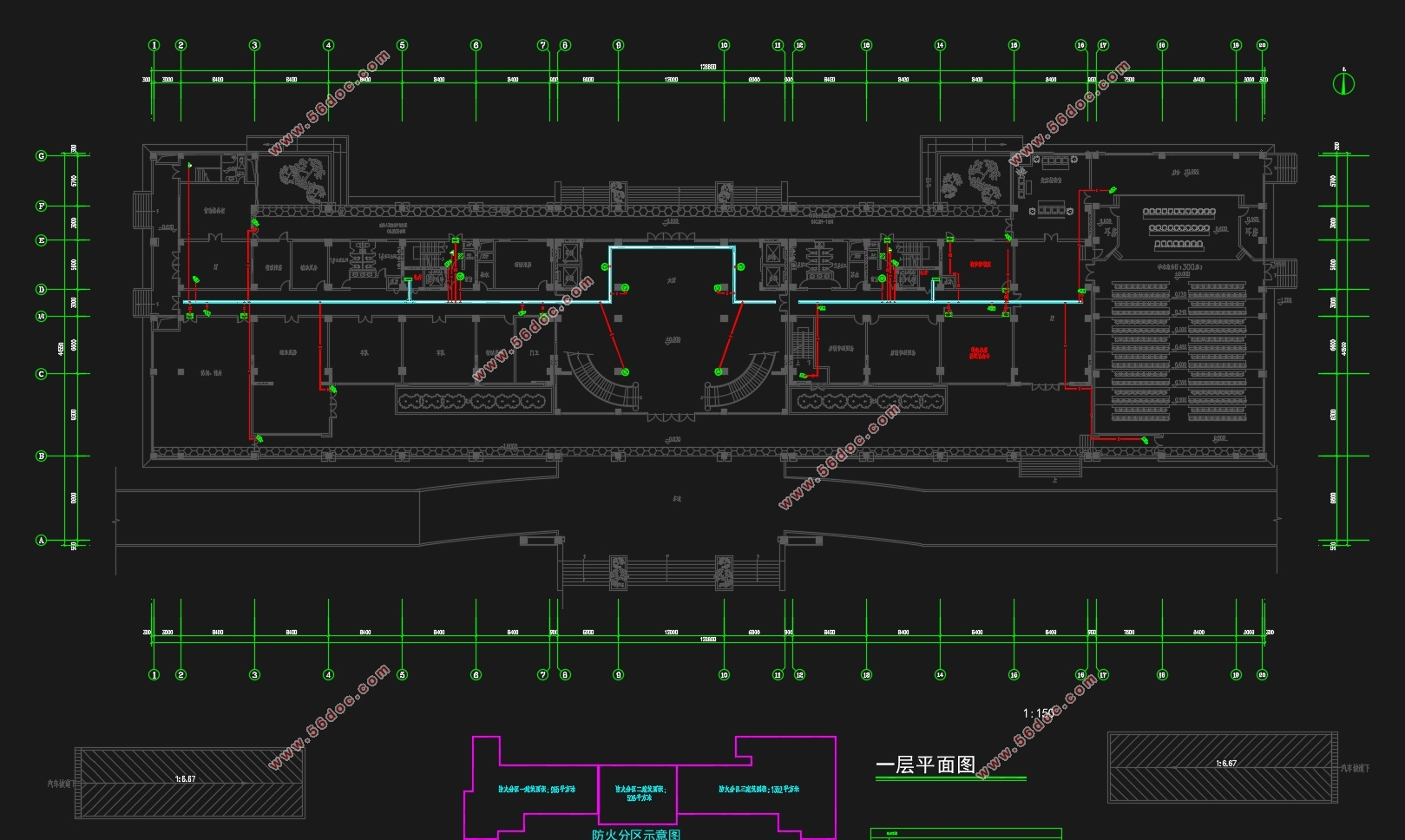

某科技大厦智能化系统设计(含CAD图)(任务书,开题报告,论文说明书12000字,CAD图50张)
本次毕业设计是对某科技大厦智能化系统进行设计,设计中考虑到实际需求和设计任务书要求。因此某科技大厦智能化系统主要设计内容为火灾自动报警与消防联动控制系统、安全防范系统、综合布线系统。
该科技大楼的火灾自动报警与消防联动控制系统设计主要有二个方面:一、火灾自动报警系统设计。二、消防联动控制系统设计。消防控制室设置在大厦一层右侧。火灾报警系统选用集中式报警系统,探测器主要使用感烟探测器。当有火灾发生时,消防联动系统能及时启动各种消防设备,例如:消防泵,喷淋泵,新风机组,消火栓等消防设备。
本次大厦的安全防范系统设计主要有四个方面:一、视频监控系统设计。二、入侵报警系统设计。三、门禁系统设计。四、电子巡更设计。本次安防设计中:视频监控子系统采用全数字设计;门禁子系统使用单双门门禁控制器设计;入侵报警子系统采用总线制系统模式设计。
综合布线设计主要就是数据系统和语音系统的布局设计。数据干线选用12芯多模光纤,语音干线选用3类大对数电缆,水平部分都选用6类非屏蔽双绞线线缆,信息模块为数据和语音。
关键词:  智能化设计  消防  安防  综合布线

Design of intelligent system for a building of science and technology
Abstract
The graduation design is a technology building intelligent system design, taking into account the actual needs,,the design of the main set of automatic fire alarm and fire control systems, security systems, integrated wiring systems and other systems.
Automatic fire alarm and fire linkage control system design includes automatic fire alarm system design, fire linkage control system design. The fire control room set in building a layer: the system adopts centralized alarm system, and generally set smoke detector. When there is a fire, the fire linkage system can timely initiation of a variety of fire equipment; for example, spray pump, positive pressure air supply blower, fire hydrant, exhaust fan.
Security system design, including the design of video monitor system, intrusion alarm design, design and access control and the design of electronic patrol. The security design: video surveillance system using digital design; access control subsystem using single double access controller; the anti-theft alarm subsystem arrangement mode of the bus.
Integrated wiring design includes the design of the network system and telephone system. The main selection of 12 core multimode fiber, the working area of the selection of UTP-6 cable, transmission of information for the data and voice.
Key words: intelligent design, fire protection, integrated wiring

1.1项目概述
本工程为某办公科技大厦项目(地上 17 层,其中9层自用,8层外租,地下1层),建筑面积为33807.1平方米,其中地上建筑面积28249.4平方米,由裙楼2 层、主楼17 层组成;地下建筑面积5557.7平方米。一层高5.6m,二层高4.5m,其余楼层高4.1m。
办公楼为一类办公楼,总停车位263辆,其中地下停车位为133辆,地上停车位为130辆,为II类地下车库设计使用年限50年、建筑防火类别为一类、耐火等级一级。办公楼内提供一般办公用的办公室和研发室,此外还设置了秘书室、领导用办公室、会议室、接待室、值班室等场所。
本工程将建成功能齐全的智能化科技大厦,利用先进的计算机网络、远距离通信网络和消防联动系统以及安全防范系统,全面实现通讯自动化、保安和管理自动化以及防火智能化的要求。


某科技大厦智能化系统设计(含CAD图)
某科技大厦智能化系统设计(含CAD图)
某科技大厦智能化系统设计(含CAD图)
某科技大厦智能化系统设计(含CAD图)
某科技大厦智能化系统设计(含CAD图)
某科技大厦智能化系统设计(含CAD图)


摘要    I
Abstract    II
第一章 绪论    1
1.1项目概述    1
1.2设计依据    1
1.3设计内容    2
1.4各系统设计简介    2
1.4.1火灾自动报警与消防联动控制系统    2
1.4.2安全防范系统    3
1.4.3综合布线系统    3
第二章 火灾自动报警与消防联动控制系统    5
2.1系统概述    5
2.2设计原则    5
2.3方案设计    5
2.4系统设计    6
2.4.1系统结构    6
2.4.2消防控制室的位置和面积    6
2.4.3探测器的设置部位、种类选择及数量计算    7
2.4.4火灾报警按钮的设置    9
2.4.5火灾应急广播与消防通信    9
2.4.6消防联动设计    9
2.4.7设备选择    10
2.4.8消防线路的选择和敷设    11
2.5注意事项    11
第三章安全防范系统    11
3.1系统概述    12
3.2设计原则    13
3.3系统方案    13
3.3.1视频监控系统    13
3.3.2入侵报警系统    16
3.3.4电子巡查系统    19
第四章 综合布线系统    20
4.1系统概述    20
4.2设计原则    20
4.3系统结构    20
4.4系统设计    21
4.4.1系统结构设计    21
4.4.2产品选型    21
4.4.3子系统设计    21
4.4.4管线设计    23
4.4.5防雷保护与信息接地设计    23
第五章 总结与展望    24
参考文献    25
致谢    27
