220kV/35kV变电所一次部分设计(一台主变)(含CAD图)

来源:56doc.com  资料编号:5D27264 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D27264
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

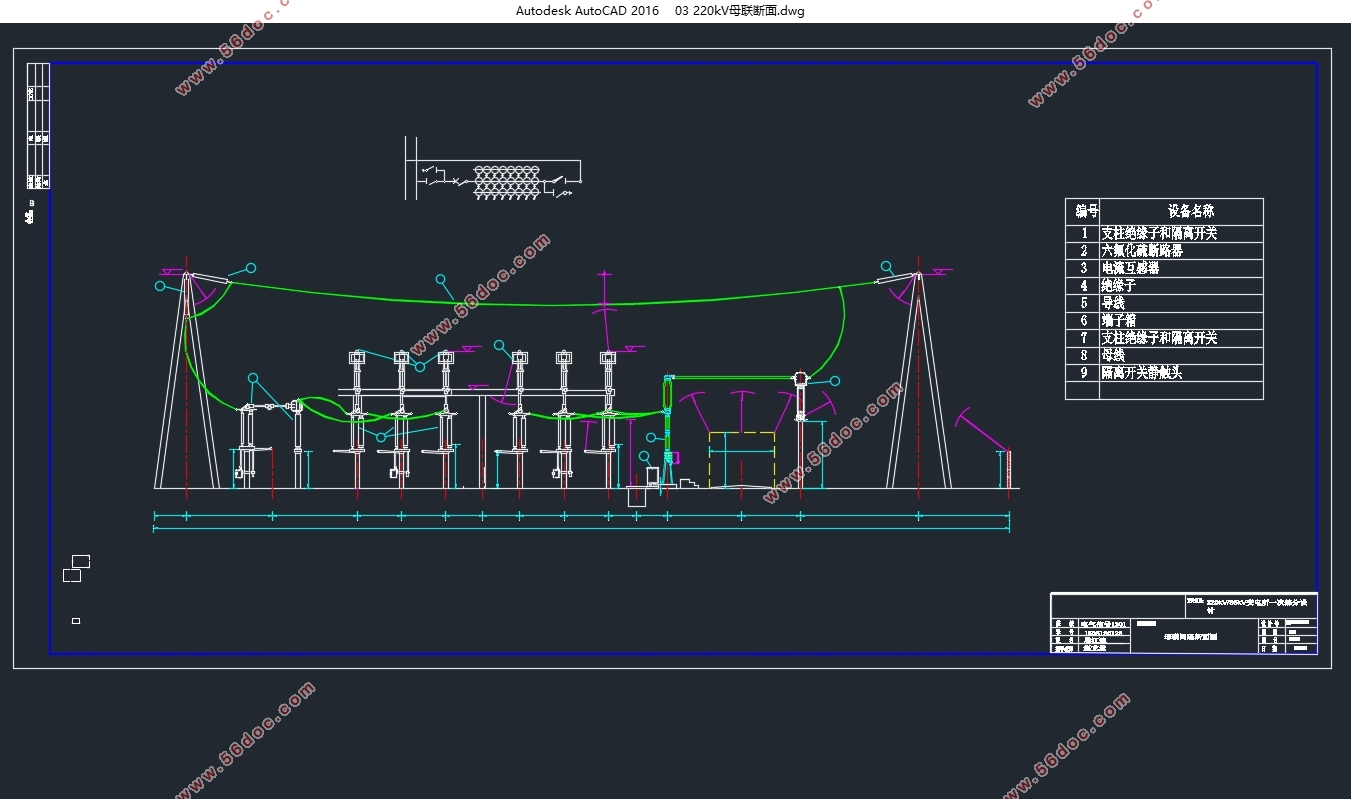

220kV/35kV变电所一次部分设计(一台主变)(含CAD图)(开题报告,论文说明书15000字,CAD图纸4张)
摘  要
该设计书是关于降压类型的变电所,设计对象主要是基于用电对象负荷统计下的一次部分。
论文首先介绍了变电所的概况和设计意义。然后,本设计通过对变电所已有资料的理解和负荷统计,先确定了主变的型号和可选择的主接线方案,再比较已有方案的稳定度、灵活度和经济成本,最后选定了合适的主接线方案。接着,根据主接线的方式计算了母线短路电流,同时介绍了减小短路电流的方法。在此电流计算的基础上,本文还讲述了母线和电气一次设备的选择和校验,初步选定机组设备后,都需要用相关短路电流校验动稳定和热稳定或者其他项目。最后,本文还阐述了配电装置的布置要求,防雷保护和必要的继电保护,这些能保证变电所的可靠运行。
本次设计没有涉及电气二次部分,希望以后可以进一步学习和了解。
关键词:电气主接线  短路电流计算  继电保护

A design of 220kV/35kV Substation’s primary distribution system(One main transformers)
Abstract
  Based on the load statistics of power consumers,a design of the primary distribution system of a buck substation is given in the dissertation.
  First,the paper introduces the general situation and design significance of the substation.Second,through the analysis of the original data and load statistics,the type of main transformer and alternative schemes of main electrical connections are determined.Then,the best scheme is determined after comparing reliability, flexibility and economic calculation of different schemes.Third,the short-circuit current is calculated according to the mode of main electrical connection, and the measures to limit the short-circuit current are introduced.On the basis of short-circuit current calculation, the selection and verification of bus conductor and electrical primary equipment are carried out in this paper.Dynamic stability and thermal stability and other checks are needed for devices.At last,this paper also describes layout requirements for power distribution units, lightning protection and the necessary relay protection, which can ensure the reliable operation of substations.
  This paper does not involve the secondary distribution system.I hope to study further.
Key Words: Electric main connection; Short-circuit current calculation; Relay protection

1本次设计的变电所概述
本次设计的220kV降压变电所是各村镇与电力系统相联系的重要中间环节,电力系统通过本变电所降压供电给附近的村镇。因此,本次设计变电所运行的可靠性很重要,它直接影响着村镇居民的正常生活和工业的生产。
变电所的设计得参照设计手册,满足国家标准和行业中的技术规程规范,也要可靠稳定、灵活方便且成本划算。并且需要考虑未来几年的发展前景,便于变电所的再扩建发展。
本次设计的变电所是220kV降压为35kV,含有两个电压等级。220kV可以认为是本变电所的电源电压,有两回路进线。35kV是经主变压器降压的二次电压,目前有8回路出线供电给村镇,其中一条是经过所用变压器供电给本变电所,未来还可能增加出线。本次设计是只有一台主变压器,220kV和35kV都采用双母线主接线方案,同时220kV侧母线还承担出线输送电能,即有穿越功率。
整个设计经过有开始前的用电调查和统计,主变的选择和电气主接线方案的讨论选择,还进行了母线短路电流的计算,以此来校验所选择的母线和相连的一次设备,即断路器等相关设备。关于变电所整个的防雷保护和设备的继电保护,也作了简单的叙述。另外,具体设计的相关图纸也是工程所不可缺少的。


220kV/35kV变电所一次部分设计(一台主变)(含CAD图)
220kV/35kV变电所一次部分设计(一台主变)(含CAD图)
220kV/35kV变电所一次部分设计(一台主变)(含CAD图)
220kV/35kV变电所一次部分设计(一台主变)(含CAD图)


目  录
摘要    I
ABSTRACT    II
第一章 绪论    1
1.1本次设计的变电所概述    1
1.2.设计的背景和意义    1
第二章 电气主接线设计    2
2.1负荷统计    2
2.1.1负荷计算的目的    2
2.1.2负荷计算的方法    2
2.1.3负荷计算的确定    2
2.2主变压器的选择    6
2.2.1主变压器台数和容量的选择    6
2.2.2主变压器型号的选择    6
2.3电气主接线的选择    7
2.3.1电气主接线的基本原则    7
2.3.2电气主接线方案的拟定与选择    8
第三章 短路电流的计算    11
3.1短路电流计算的原因    11
3.2短路电流计算遵循的原则    11
3.2.1基本假设    11
3.2.2一般规定    12
3.3短路电流的计算    12
3.4减小短路电流的方法    17
第四章 一次设备的选择和校验    18
4.1选择设备一般需满足的条件    18
4.1.1正常运行需满足的额定电压和电流    18

4.1.2需满足的热稳定和动稳定    19
4.2导线的选择和校验    20
4.2.1 35kV母线的选择和校验    20
4.2.2 220kV母线的选择和校验    23
4.2.3 35kV负荷出线电缆选择和校验    24
4.3断路器与隔离开关的选定和校验    29
4.3.1 35kV侧的断路器和隔离开关的选择    29
4.3.2 220kV侧断路器和隔离开关的选择    32
4.4电流互感器的选择    34
4.4.1 35kV侧电流互感器的选择    34
4.4.2 220kV侧电流互感器的选择    35
4.5电压互感器的选择    35
4.5.1 35kV侧电压互感器的选择    35
4.5.2 220kV侧电压互感器的选择    36
4.6各类设备选择表    36
第五章 配电装置的布置和防雷保护    37
5.1 配电装置的布置    37
5.2 变电所防雷保护    37
5.2.1直击雷过电压保护分析    37
5.2.2雷电侵入波过电压保护分析    39
5.2.3接闪杆的装设原则    39
5.2.4接闪杆的保护计算    39
第六章 继电保护的配置    41
6.1主变压器的保护    41
6.2母线的保护    41
第七章 结论    43
参考文献    44
