三轴数控平面水射流切割机床设计(SolidWorks三维)

来源:56doc.com  资料编号:5D12227 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D12227
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

三轴数控平面水射流切割机床设计(SolidWorks三维)(外文文献翻译,论文说明书13000字,SolidWorks三维图)
摘要
 高速水射流特种加工是利用具有很高动能的高速水射流束来冲蚀材料,从而实现材料切削。水射流特种加工以无与伦比的适应性、多样性和环保性去扩充火焰、激光、等离子体、电火花(线切割)或传统机械加工所达不到的能力,对于现代机械加工具有重要的现实意义。
本次毕业设计利用超高压水射流技术,配合机床设计原则,设计了水射流(Water Jet,WJ)切割机床,它利用超高压泵将普通介质水增压至280MPa~420MPa,然后通过一个大约 0.05 ~ 0.3mm的喷嘴(Nozzle)以2-3倍音速(约1000m/s)喷出,从而形成高能水束——即高速水射流。水射流可以用于一般材料的切割, 如塑料、纤维、皮料、食品和木材等。为了增强水射流的切割能力,一般在水中添加固体粒子, 即磨料(Abrasive), 从而形成所谓磨料射流(Abrasive Water Jet,AWJ)。本次设计的主要内容就是对AWJ机床进行结构设计,完成三维建模。

【关键词】超高压、AWJ机床、水射流切割

Abstract
High speed water jet special machining cuts materials by the beam of water with very high dynamic energy, Because of its adaptation, versatility, and environmentally friendly, water jet cutting complemented and expanded the capability of flame, laser, plasma, EDM/Wire EDM and other conventional tools. The water jet has great realistic significance to modern processing machinery.
The graduation design using high pressure Water Jet technology, with machine design principle, design the Water Jet (Water Jet cutting machine, WJ), it USES ultrahigh pressure pump will ordinary medium Water 280MPa ~ 420MPa turbocharged to, and then through a about 0.05 ~ 0.3 mm Nozzle (Nozzle) 3-2 at Mach (approximately 1000m/s) Jet, thus forming high-energy Water beam - namely, high-speed Water Jet. Water jet cutting can be used in materials such as plastic, fiber, leather, food and wood, etc. In order to enhance Water Jet cutting ability, general in Water add solid particles, namely Abrasive (Abrasive) to form so-called Abrasive Water Jet (Abrasive Jet, AWJ). AWJ machine tool is the design of the main content.
【 key words 】Extra High Pressure, AWJ machine tools, water jet cutting

题目设计一种三轴数控水射流切割机床,利用PMAC运动控制卡控制平台各轴运动。
主要参数:
1、    定位精度:±0.01mm
2、    工作台面净尺寸 1.2x1.2 m
3、    驱动速度 0~1000m/min
4、    射流最高切割压力:300MPa
5、    水喷嘴直径:0.28mm
6、    系统流量:0~2L/min
7、    控制系统采用工业计算机
本设计结合科研课题,主要培养学生进行调查研究,收集和分析文献资料,进行工程设计计算、工程制图、计算机辅助机械设计、技术文件编写的能力。要求学生综合运用所学知识,独立分析和解决问题,完成设计任务。

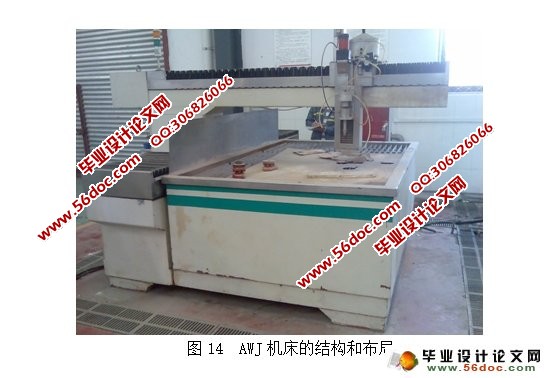

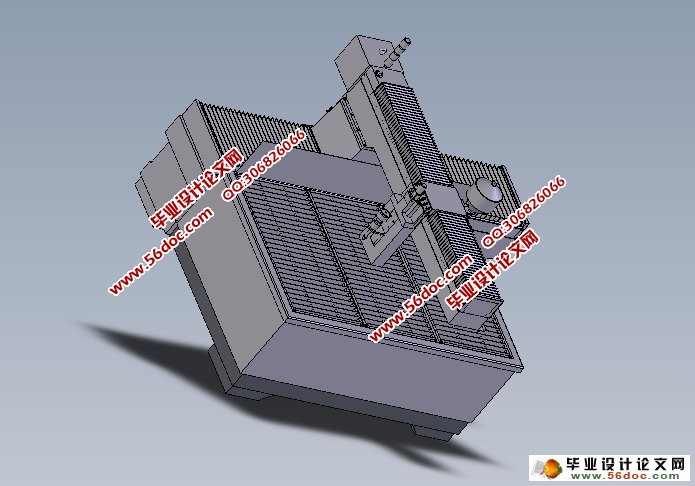

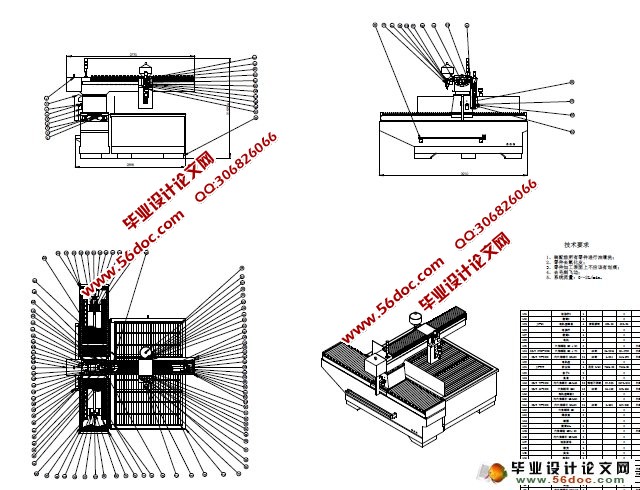

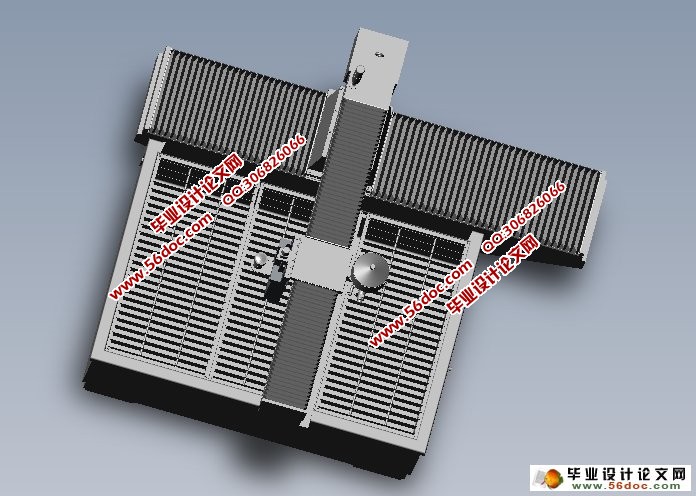

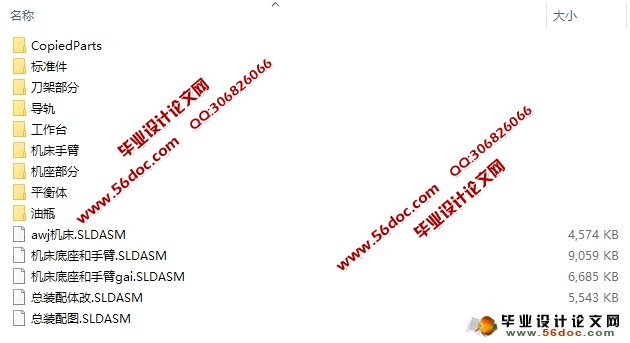

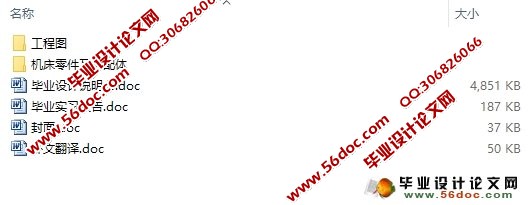

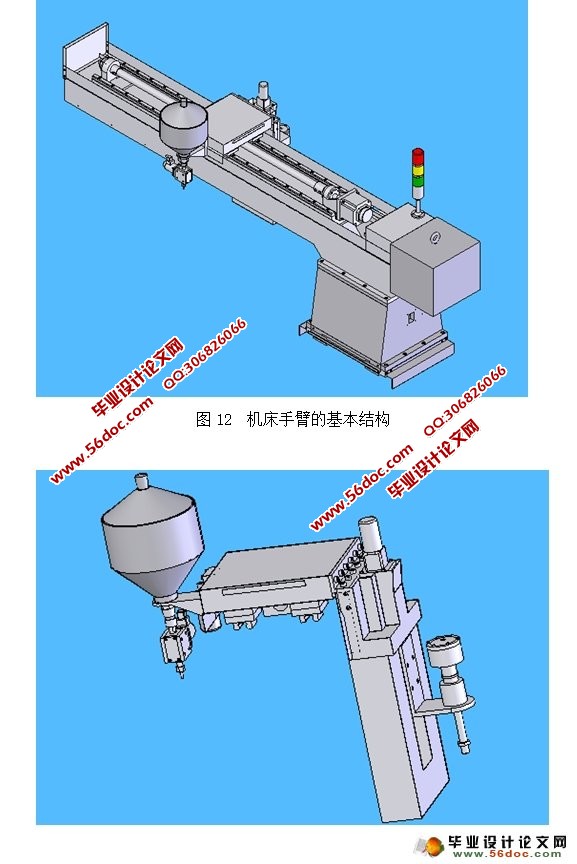

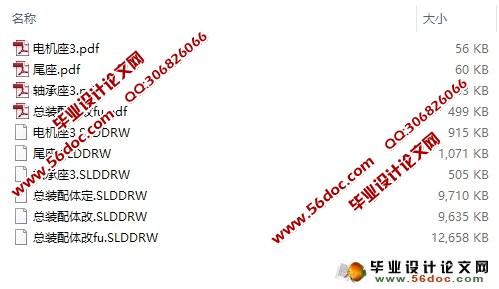

三轴数控平面水射流切割机床设计(SolidWorks三维)
三轴数控平面水射流切割机床设计(SolidWorks三维)
三轴数控平面水射流切割机床设计(SolidWorks三维)
三轴数控平面水射流切割机床设计(SolidWorks三维)
三轴数控平面水射流切割机床设计(SolidWorks三维)
三轴数控平面水射流切割机床设计(SolidWorks三维)
三轴数控平面水射流切割机床设计(SolidWorks三维)
三轴数控平面水射流切割机床设计(SolidWorks三维)
三轴数控平面水射流切割机床设计(SolidWorks三维)


目  录
摘要    I
ABSTRACT    II
1前言    1
1.1设计的目的、意义    1
1.2 设计的任务和内容    1
1.3毕业设计认识    2
2总体方案设计    4
2.1增压系统的设计步骤与设计要求    4
2.2 增压系统    4
2.3 电机的选择    8
2.4传动设计    12
2.5增压系统设计及计算    18
2.6液压元件的选择    27
2.7 管路的设计    30
3增压系统性能的验算    33
3.1 增压系统压力损失    33
3.2 增压系统的发热升温计算    34
4超高压力下的密封    36
5 增压系统安装、调试与维护    38
5.1 增压系统的安装要求    38
5.2 增压系统的调试    38
参考文献    39
总结与体会    40
致 谢 词    41
附图    42
