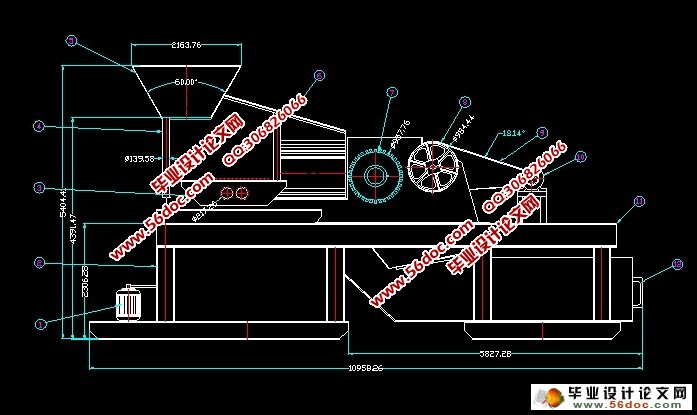

塑胶筒压剪破碎机开发(含CAD零件装配图)

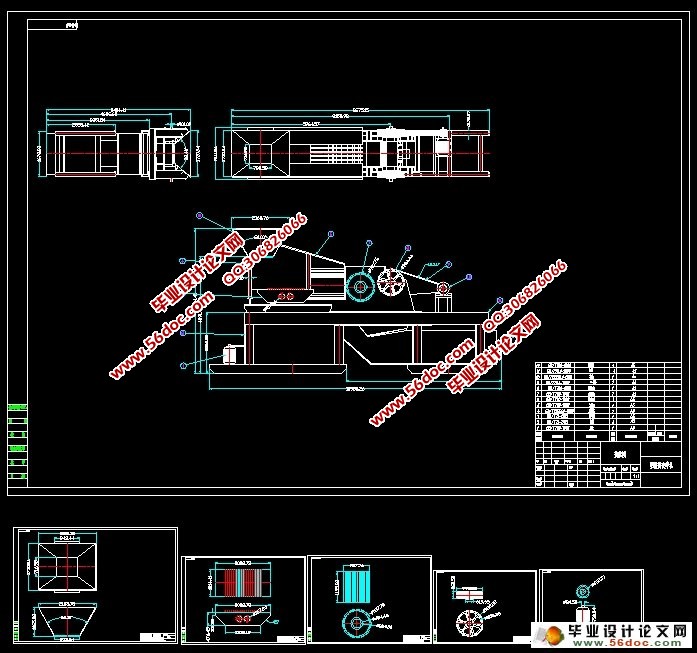

塑胶筒压剪破碎机开发(含CAD零件装配图)(开题报告,论文说明书7500字,CAD图纸6张)
摘要
本文根据塑料的形状和性能，并查阅大量的相关资料，结合实际情况，设计出塑料回收设备，包括破碎机、筛选机及其重要构件。本文首先介绍了破碎筛选设备及其技术目前的发展状况和趋势、破碎筛选设备的种类和工艺参数。然后分析各种塑料的机械性能，并根据其性能和所要求的破碎和筛选效果，提出破碎机和筛选机的结构及其性能特点的各种可行性方案。最后对各个方案进行相互比较，选取出相对较优的设计方案进行设计。如进料口等。在筛选机的设计中，由于筛选机中选用的变速装置和联轴器等与破碎机中选用的是一样的，所以在设计过程中，省略了设计相同的部件，。只对其重要结构进行了详细分析和设计说明
主题词：破碎机 结构设计

Abstract
In this paper, according to the shape and properties of plastics, and literature review,combined with the actual situation, the design of plastic recycling equipment, includingcrushing, screening machine and its important components. This paper first introduces thetypes and parameters of grinding the development status and trends, screening equipment and technology at crushing and screening equipment. Then the mechanical properties and analysis of all kinds of plastic, and according to its performance and crushing and screeningeffect required various feasibility scheme, structure and performance characteristics ofcrushing and screening machine. At the. At the end of each scheme are compared with each other, select design relatively superior design. If the feeding port etc.. In the design of a screening machine, the selection of screening machine transmission device and shaft coupling and the crusher is the same, so the design process, design of identical parts are omitted,. Only the important structure is discussed in detail and design
Key words: crusher structure design

设计的基本要求
该破碎机主要是用于对塑料的加工，对其具有以下要求:
①       对加工塑料的适应性广，能加工各种类型的塑料，对含水量较大、纤维较长的粗塑料也应具有较好的适应性。
②  破碎程度应能够根据要求进行调整，破碎粒度应尽量均匀。
③  配套动力合理、度电产量高、提高生产率、降低能耗。
④  结构简单、操作方便、不需要较大的技术要求。
⑤  工作部件耐磨性好，减少更换次数，以降低生产成本，提高经济效益。
⑥  噪音低、粉尘少、以减少环境污染。
⑦  机型结构简单、尺寸紧凑、体积小、占地少、成本低、以适合广大工业的生产。

该机包括进料部分、切碎部分、破碎部分、排料部分、传动部分和机体六部分。该机结合现有生产设备，国内外先进技术，根据设计指导思想，确定本机结构采用无筛的形式，其结构和工作原理较其他通用型破碎机都大不相同，具有很大的创新性。
电机高速（1000r/min以上）转动，由电机轴通过变速器后，输出给皮带轮，通过皮带带动使破碎机的主轴高速旋转，从而使连接在主轴上的转子高速旋转。从进料口进来的物料（塑料）在往下自由落体的途中，通过压板压扁塑料桶，而后用输送轮送至剪切轮进行高速剪切，最后落料于收集箱中。
