气动打销机控制系统设计(含CAD零件装配图)

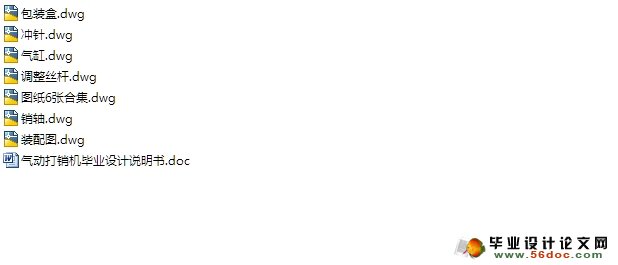

气动打销机控制系统设计(含CAD零件装配图)(论文说明书14000字,CAD图纸6张)
摘 要
气动打销机是大批量生产包装箱用包装盒的一种机电一体化装备，涉及机械、电气、控制、气压气动等多种技术。本课题的任务是根据气动打销机的工作原理，研究设计其电气控制系统，实现打销机打销作业的气动化。
本论文主要完成以下工作：首先收集和分析包装盒气动打销机的工作原理，拟定其控制系统方案；随后进行包装盒气动打销机的基本结构设计，包括打销机构和送料机构；然后根据控制系统方案，完成各种装置和元器件的选型、校核，设计系统硬件线路设计，设计控制系统的线路原理图，并对低压电器、电缆（电力、控制、通信）以及控制柜装置进行学习，并了解了各种低压电器的使用方法和控制原理；其次介绍了PLC(可编程程序控制器)的基本组成、工作原理、主要特点；综合以上的知识和现场的实际应用做出了总体方案、控制策略以及硬件配置和软件实现方法。其中还详细绘出了各种低压电器、伺服电机、触摸屏以及各功能模块的实际接线电路。分析并介绍了PLC编程方法，电机调速原理以及各种各种低压常用电气元器件的使用。经过调研分析合理地确定系统实现方案，根据系统功能选择西门子系列（PLC）的产品，结合该产品及其编程特点编制软件实现气动控制。同时本文还对系统的结构，硬件配置， 触摸屏设置软件应用进行了阐述。
关键词：气动打销机，PLC，控制系统设计，气动化加工


目 录
摘 要    III
1 概 述    1
1.1课题背景资料    1
1.2气动打销机控制系统介绍    2
1.3课题设计目标    3
2 打销机控制系统的总体方案    3
2.1气动打销机工作原理    3
2.2总体控制方案    4
3 控制系统硬件部分设计    6
3.1电气控制系统组成    6
3.2 开关电源    8
3.3控制变压器    8
3.4主令电器    8
3.5继电器    9
3.6变频器    9
3.7 PLC选型    10
3.8速度和载荷计算    11
4.气压系统主要参数的确定    13
4.1  系统压力的初步确定    13
4.2   气压执行元件的主要参数    13
5.气压系统方案的选择和论证    17
5.1 气路循环方式的分析和选择    17
5.2  开式系统气路组合方式的分析选择    18
5.3  调速方案的选择    18
6.气压元件的选择计算    18
6.1 气泵和电机选择    18
6.2 控制阀的选用    20
6.3  管路，过滤器，其他辅助元件的选择计算    21
总 结    24
致 谢    25
参 考 文 献    26
