秸秆揉切机的设计(含CAD零件装配图)

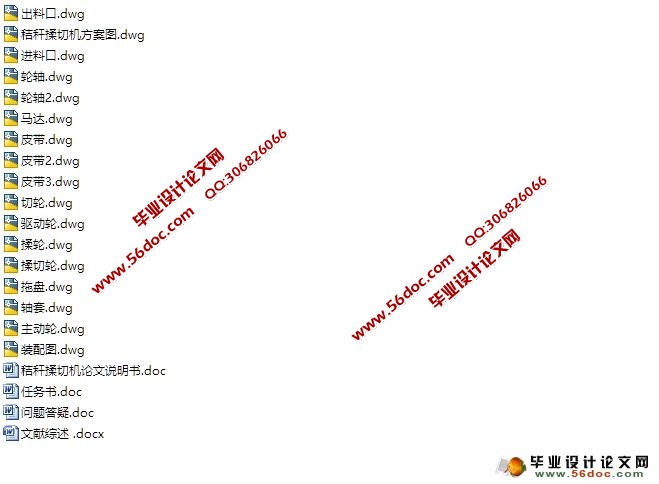

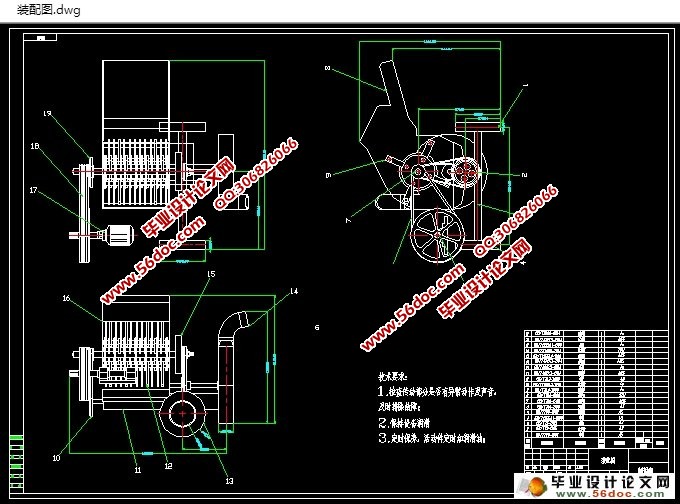

秸秆揉切机的设计(含CAD零件装配图)(任务书,论文说明书7600字,CAD图纸17张)
本文根据秸秆的形状和性能，并查阅大量的相关资料，结合实际情况，设计出秸秆揉切设备，包括秸秆揉切机、机及其重要构件。本文首先介绍了揉切设备及其技术目前的发展状况和趋势、揉切设备的种类和工艺参数。然后分析各种秸秆的机械性能，并根据其性能和所要求的揉切和效果，提出秸秆揉切机和机的结构及其性能特点的各种可行性方案。最后对各个方案进行相互比较，选取出相对较优的设计方案进行设计。如进料口等。在机的设计中，由于机中选用的变速装置和联轴器等与秸秆揉切机中选用的是一样的，所以在设计过程中，省略了设计相同的部件，。只对其重要结构进行了详细分析和设计说明

工作原理

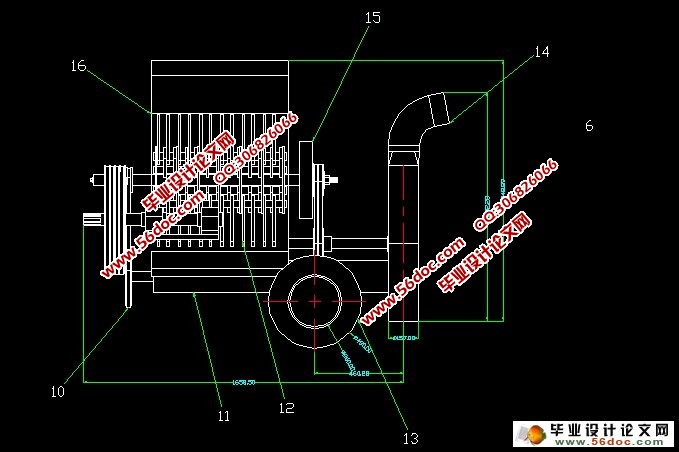

该机包括进料部分、切碎部分、揉切部分、排料部分、传动部分和机体六部分。该机结合现有生产设备，国内外先进技术，根据设计指导思想，确定本机结构采用无筛的形式，其结构和工作原理较其他通用型秸秆揉切机都大不相同，具有很大的创新性。
电机高速（1000r/min以上）转动，由电机轴通过变速器后，输出给皮带轮，通过皮带带动使秸秆揉切机的主轴高速旋转，从而使连接在主轴上的破碎轮高速旋转。从进料口进来的物料（秸秆）在往下自由落体的途中，通过破碎轮揉切秸秆，而后落入收集处，同时做抽风机构，以不致于揉切过程中造成进料口污染。
