牛头刨床总体布局及主轴箱设计(含CAD零件图和装配图)

来源:56doc.com  资料编号:5D15494 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D15494
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

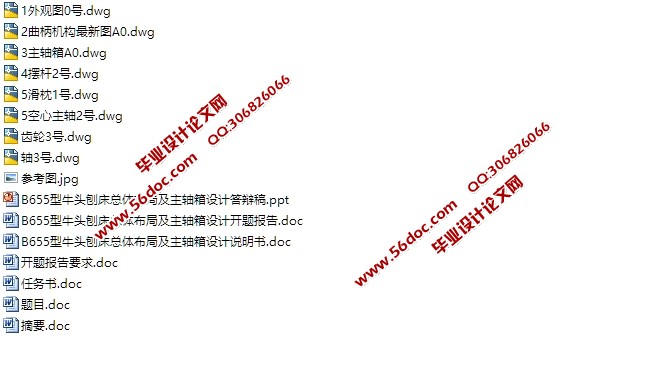

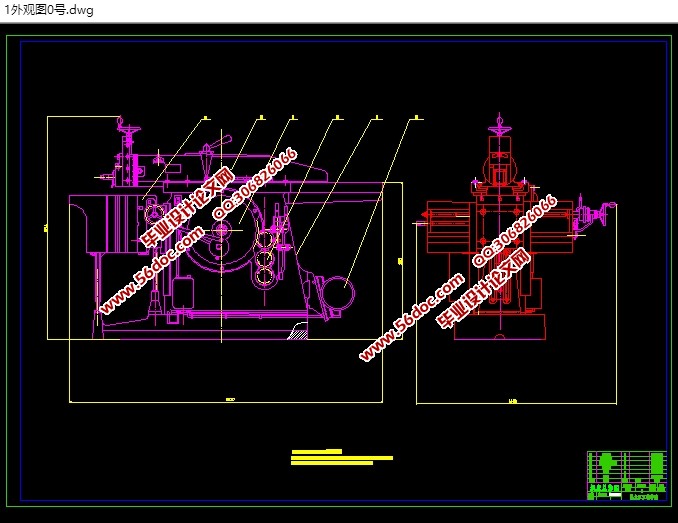

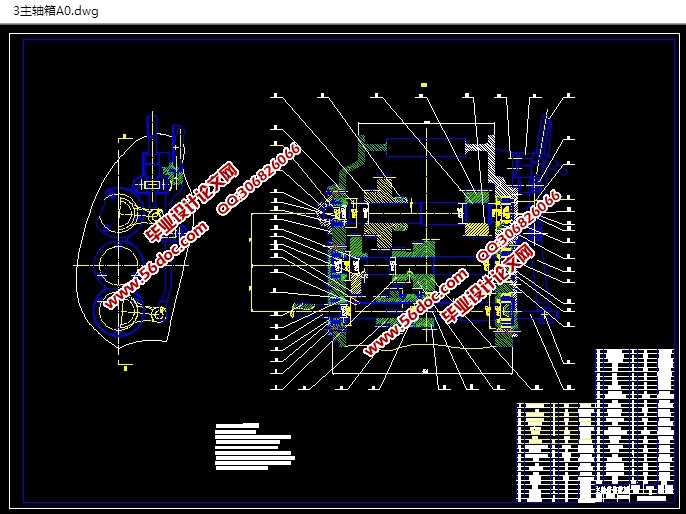

牛头刨床总体布局及主轴箱设计(含CAD零件图和装配图)(任务书,开题报告,论文说明书15000字,CAD图纸8张,答辩PPT)

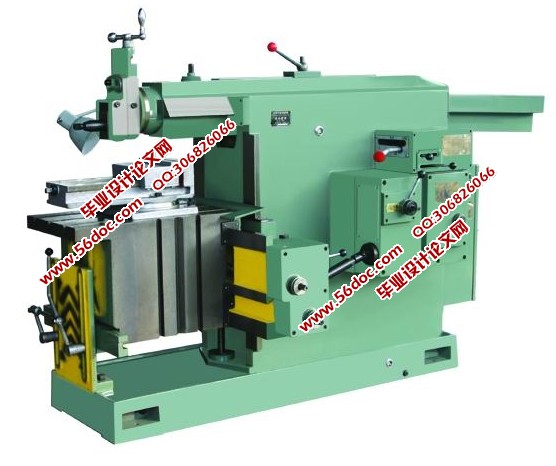

本设计介绍了B655型牛头刨床的一些基础知识及其工作原理,还介绍了各个主要部分的组成和作用。主要对B655型牛头刨床床身、滑枕和主轴箱进行了设计。滑枕是装载刀架的工件,它是空心铸铁件,可以控制刀具的装夹方式和装夹位置,也可以调整机床刨削行程的大小;主轴箱是机床主要传动系统,它有三根轴,各个轴上有不同的齿轮,通过不同的传动比传递不同的速度;B655型牛头刨床,主轴箱有两个档位能实现6级变速,机床电动机额定功率是3kW,额定转速为960r/min,它安装在机床底部,这样可以减少床身的振动,提高了刨削精度;机床的进给是工作台在横梁上通过棘轮及棘轮爪的控制做水平方向上的前后移动。本着优化、美观、实用和不浪费的原则,设计B655型牛头刨床,使其总体布局合理,外观简洁,床身协调,操作简单。
本论文还根据需要对一些设计还进行了校核,主要是对主轴箱的过桥齿轮轴以及轴上的零部件(如齿轮、轴承等)进行了校核,这样就使本设计更加合理。

2.1 牛头刨床设计的主要参数
滑枕最大行程:                                 550毫米
滑枕最小行程:                                 95毫米
工作台最大横向行程:                           600毫米
工作台最大垂直行程:                           305毫米
从滑枕底面到工作台面最大距离:                 370毫米
从滑枕底面到工作台面最小距离:                 65毫米
刀架最大垂直行程:                             175毫米
刀架最大调转角度:                              ±60°
刀柄最大尺寸(宽×高):                        20×30 毫米
工作台进给级数:                                10
滑枕往复一次,工作台横向进给的范围:           0.33-3.33毫米
滑枕变速级数:                                   6
滑枕每分钟往复次数:                           12.5-73
电动机转速和功率:                             960转/分 3kW
机床轮廓尺寸(长×宽×高):                      2320×1450×1750毫米
