家用液压式蜂窝煤成型机设计(含CAD图,PROE三维图)

来源:56doc.com  资料编号:5D15498 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D15498
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

家用液压式蜂窝煤成型机设计(含CAD图,PROE三维图)(开题报告,论文说明书14900字,CAD图纸14张,PROE三维图,答辩PPT)
该煤机能完成如下的动作循环:冲头往下冲压→料筒往模筒里加料→传送带输送→冲头往上移动→模盘定位转动。
(1)实际上冲头和脱模盘都与上下移动的滑梁连成一体,当滑梁下冲时将粉煤冲压成蜂窝煤,脱模盘将以压成的蜂窝煤脱模。在滑梁上升过程中扫屑刷将刷除粘着在冲头上粉煤。模筒转盘上均布了模筒,转盘的间歇运动使加完料的模筒进入冲压位置、成型的模筒进入脱模位置、空模筒进入加料位置。
(2)为了改善蜂窝煤冲压成型的质量,希望冲压机构在冲压后有一保压时间。
(3)由于冲头压力较大,希望冲压机构具有增力功能,以增大有效作用,减小原动机的功率。
2.1.2技术要求的确定
1、成型煤规格:
2、成型压力:0.1t/个
3、冲压率:45~50次/分
4、冲头行程:296mm
5、蜂窝煤重:0.75kg/个
2.2 工作原理和工艺动作分解
冲压式蜂窝煤成型机是我国城镇蜂窝煤(通常又称煤饼,在圆柱形饼状煤中冲出若干通孔)生产厂的主要生产设备,它将煤粉加入转盘上的模筒内,经冲头冲压成蜂窝煤。
为了实现蜂窝煤冲压成型,冲压式蜂窝煤成型机必须完成以下几个动作:
1)    煤粉加料;
2)    冲头将蜂窝煤压制成型;
3)    清除冲头和出煤盘的积屑的扫屑运动;
4)    将在模筒内的冲压后的蜂窝煤脱模;
5)    模筒转盘通过间歇转动完成冲压、脱模、加料的转换;
6)    将冲压成型的蜂窝煤输送装箱。
上述六个动作,加料和输送比较简单可以不予考虑,冲压和脱模可用一个机构来完成。因此,冲压式蜂窝煤成型机重点考虑三个机构的设计:冲压和脱模机构,扫屑机构和模筒转盘的间歇运动机构。

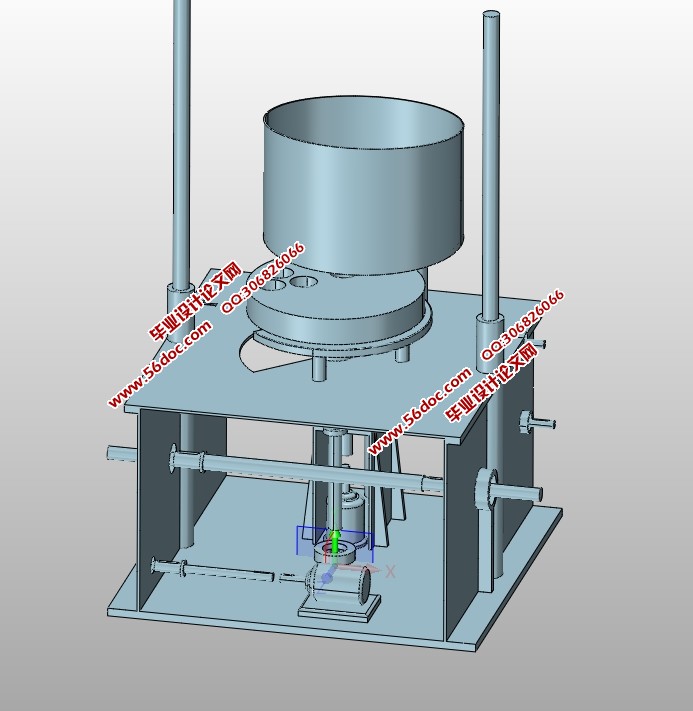

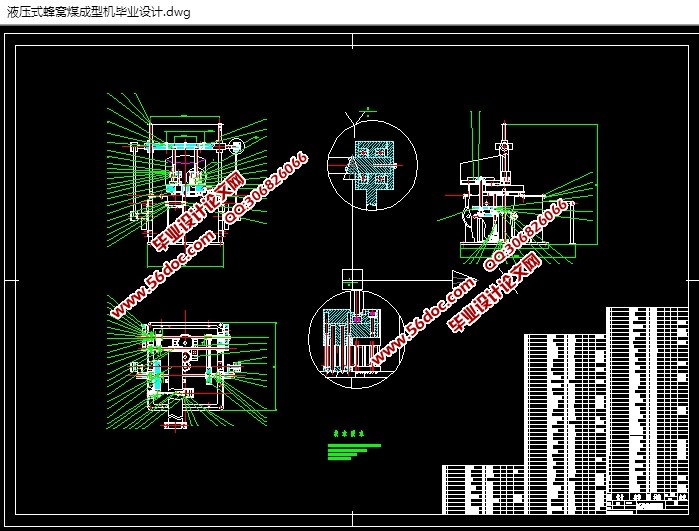

家用液压式蜂窝煤成型机设计(含CAD图,PROE三维图)
家用液压式蜂窝煤成型机设计(含CAD图,PROE三维图)
家用液压式蜂窝煤成型机设计(含CAD图,PROE三维图)
家用液压式蜂窝煤成型机设计(含CAD图,PROE三维图)
家用液压式蜂窝煤成型机设计(含CAD图,PROE三维图)


目录
第1章 绪  论    2
1.1    液控式蜂窝煤机概述    2
1.2国内外蜂窝煤成型机的现状简述    2
第2章  液控冲压式蜂窝煤成型机分析    4
2.1 机器的功能和设计要求    4
2.1.1煤机作用    5
2.1.2技术要求的确定    5
2.2 工作原理和工艺动作分解    5
2.3 根据工艺动作顺序和协调要求拟定运动循环图    6
2.4执行机构的选型    6
2.5总体液控冲压式蜂窝煤机传动系统设计    7
第3章 模盘设计    9
第4章    冲压机构零件设计    11
4.1冲压机构上零件的设计理念    11
4.2冲压机构零件连接方式的设计    12
第5章    曲柄轴上扭矩的计算    14
5.1  曲柄轴上扭矩的计算    14
第6章    飞轮的设计及飞轮轴扭矩计算    16
第7章    输送带轴的扭矩计算    18
8.1冲压马达的选择    19
8.2驱动拨转机构液压马达的选择    20
8.3液压泵的选择    20
8.4冲压传动系统各轴的功率及扭矩计算    20
9.1圆柱齿轮设计    22
9.1.1按齿面接触疲劳强度设计    22
9.2带传动设计    24
9.3  轴Ⅰ的结构设计    27
9.3.1Ⅰ轴的结构设计如图如9-3所示    27
9.3.2选择轴Ⅰ滚动轴承型号    28
9.3.3联轴器的选择及轴上零件的周向固定    28
9.4轴Ⅱ的设计及校核    29
9.4. 1.轴Ⅱ的设计    29
9.4. 2.轴Ⅱ的较核    30
9.4.3轴上安装零件的选取及校核    33
第10章    分度槽轮机构设计    34
10.1不完全齿轮机构工作原理    34
10.2分度槽轮的设计    35
10.3加工注意事项:    38
11.1主机对液控系统的要求    39
11.2压力互补同步回路工作原理    39
11.3压力互补同步回路特点    39
11.4液控系统原理图    40
第12章    PRO/E三维视图的建模及装配    41
12.1轴Ⅰ的建模    41
12.2零件装配过程    43
12.3总装配图    45
第13章    总装配图爆炸图    47
第14章    曲柄滑块机构的运动仿真与分析    49
14.1 创建模型    49
14.2 检测模型    54
14.3 添加伺服电动机    55
14.4 准备分析    56
14.5  分析模型    58
14.6  获取分析结果    58
