凸轮摆杆绕线机传动部分设计(含CAD零件装配图)

来源:56doc.com  资料编号:5D15758 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D15758
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

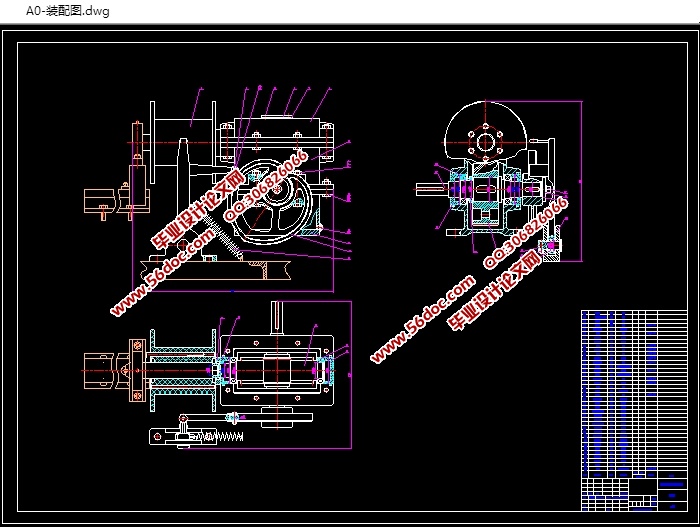

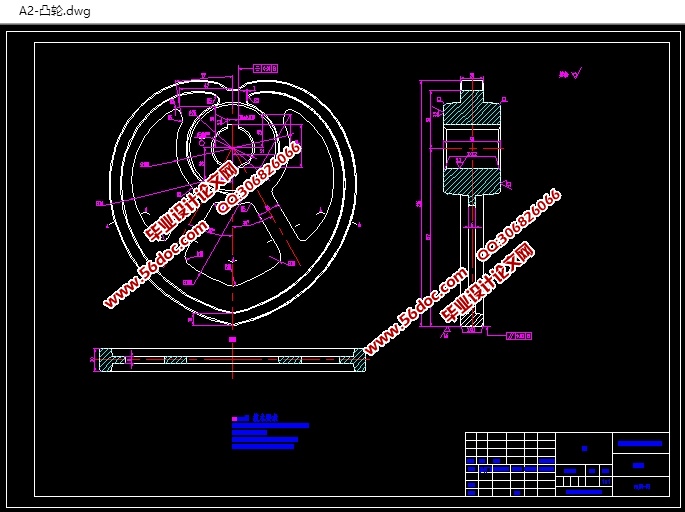

凸轮摆杆绕线机传动部分设计(含CAD零件装配图)(任务书,开题报告,设计说明书8200字,CAD图13张,答辩PPT)
摘要:绕线机广泛应用于纺织、机械、电子等各个领域,可以说这几个领域当中绕线机都有进行着有效的工作。绕线机发展到现在,已经成为组织成批大量生产和机械化流水作业的基础,是现代化生产的重要标志之一。在我国四个现代化的发展和各个工业部门机械化水平、劳动生产率的提高中,绕线机必将发挥更大的作用。本课题主要对绕线机的凸轮摆杆传动部分进行设计,结构分别有一台电动机,一台减速器,一对交错轴斜齿轮,一套卷筒装置和凸轮摆杆机构组成。要求绕线设备运行平稳,, 安全可靠, 技术性能先进。
关键词:绕线机;  传动部分;  斜齿轮;  凸轮;  摆动


凸轮摆杆绕线机传动部分设计(含CAD零件装配图)
凸轮摆杆绕线机传动部分设计(含CAD零件装配图)
凸轮摆杆绕线机传动部分设计(含CAD零件装配图)
凸轮摆杆绕线机传动部分设计(含CAD零件装配图)
凸轮摆杆绕线机传动部分设计(含CAD零件装配图)


目  录
1 电动机的选择…………………………………………………………1
1.1 选择传动方案………………………………………………………1
1.2 选择电动机功率……………………………………………………1
1.3 确定电动机转速……………………………………………………3
2 确定传动装置的总动比和分配传动比………………………………4
2.1 各轴转速……………………………………………………………5
2.2 各轴输入功率………………………………………………………5
2.3 各轴输入转矩………………………………………………………6
3V 带的设计……………………………………………………… ……7
3.1 确定计算功率………………………………………………………7
3.2 选择“V”带的型号……………………………… ………………8
3.3 确定带轮基准直径…………………………………………………8
3.4 验算速度……………………………………………………………8
3.5 确定带的基准长度和实际中心距…………………………………9
3.6 校验小带轮包角……………………………………………………9
3.7 确定"V"带根数…………………………………… ………………9
3.8 求初拉力及带轮轴上的压力…………………… ………………10
3.9 带轮的结构设计…………………………………… ……………10
4  斜齿轮设计…………………………………………………………11
4.1 选择齿轮材料和精度等级………………………… ……………11
4.2 按齿根弯曲疲劳强度设计………………………… ……………11
4.3 按齿面接触疲劳强度设计………………………………………14
4.4 齿轮受力分析……………………………………………………18
5 凸轮设计……………………………………………………………19
5.1 计算力……………………………………………………………20
5.2 画凸轮图…………………………………………………………20
6 齿轮轴的设计与校核………………………………………………21
6.1 大齿轮轴的设计…………………………………………………21
6.2 小齿轮轴的设计…………………………………………………27
7  大齿轮轴普通键联接的设计…………………………… ………32
7.1 轴与大齿轮的联接键设计………………………………………32
7.2 联轴器与轴联接键的设计………………………………………32
7.3 凸轮与轴联接键的设计…………………………………………33
8 摆杆的设计…………………………………………………………33
8.1 选择摆杆材料……………………………………………………33
8.2 初定摆杆的尺寸…………………………………………………33
8.3 按弯扭合成校核摆杆的强度……………………………………34
参考文献………………………………………………………………36
