圆柱形高层自动化立体停车库系统设计(含CAD,SolidWorks,IGS三维图)

来源:56doc.com  资料编号:5D15888 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D15888
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

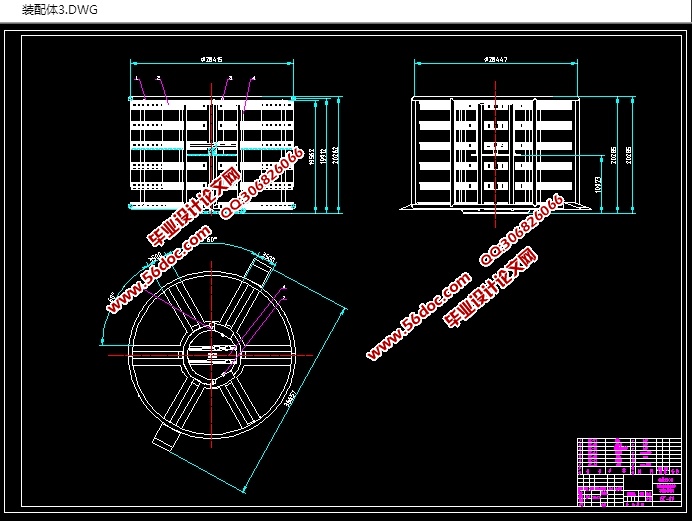

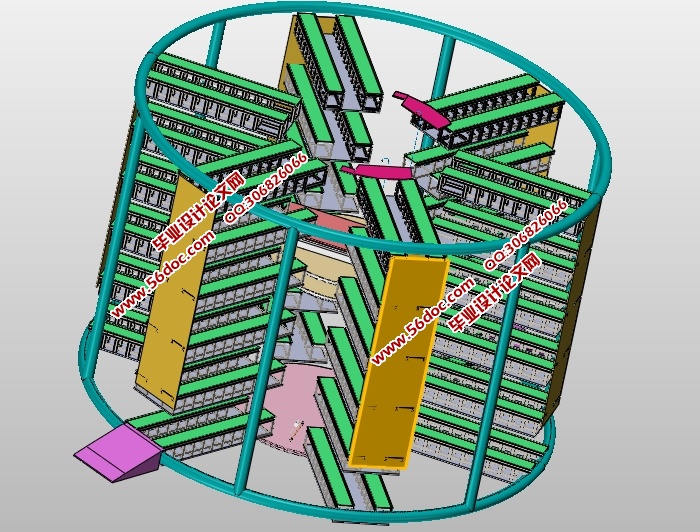

圆柱形高层自动化立体停车库系统设计(含CAD,SolidWorks,IGS三维图)(论文说明书18000字,CAD图纸6张,SolidWorks三维图,IGS通用三维格式)
本次毕业设计是关于圆柱形高层自动化立体停车库机械系统设计,首先对立体停车库作了简单的概述;接着分析了该提升装置的方案布局及工作原理,然后根据这些设计准则按照给定参数要求进行选型设计;接着对所选择的提升装置各主要零部件进行了校核。圆柱形高层自动化立体停车库机械系统设计由驱动机构,机架,钢丝绳轮传动等几个部分组成。目前,圆柱形高层自动化立体停车库正朝着长距离,高速度,低摩擦的方向发展,近年来出现的气垫式提升装置就是其中的一个。在圆柱形高层自动化立体停车库机械系统的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造圆柱形高层自动化立体停车库机械系统过程中存在着很多不足。
 本次设计是关于圆柱形高层自动化立体停车库机械系统设计,通过对传统的升降类立体停车库提升装置的结构进行了改进和优化,使得此种类型的提升装置的使用范围更广泛,更加灵活,并且对今后的选型设计工作有一定的参考价值。
关键词:圆柱形高层自动化立体停车库机械系统;结构;设计;结论

5.1 圆柱形高层自动化立体停车库的方案布局图的确定

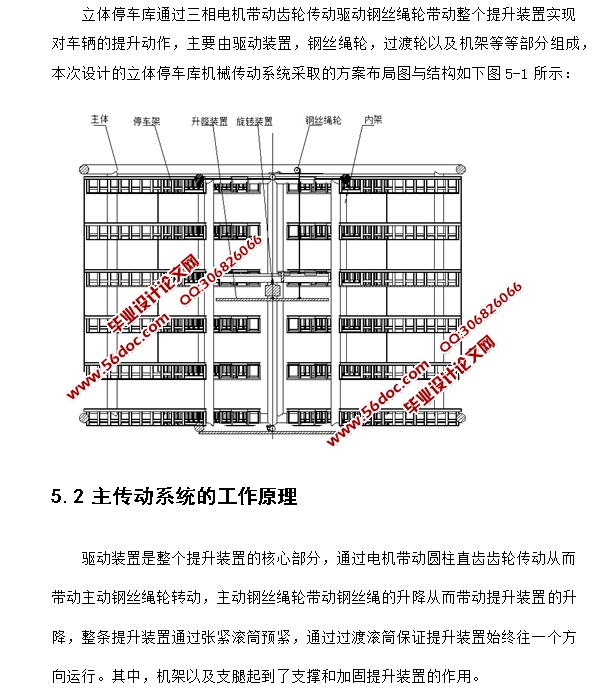

立体停车库通过三相电机带动齿轮传动驱动钢丝绳轮带动整个提升装置实现对车辆的提升动作,主要由驱动装置,钢丝绳轮,过渡轮以及机架等等部分组成,本次设计的立体停车库机械传动系统采取的方案布局图与结构如下图5-1所示:
5.2 主传动系统的工作原理
驱动装置是整个提升装置的核心部分,通过电机带动圆柱直齿齿轮传动从而带动主动钢丝绳轮转动,主动钢丝绳轮带动钢丝绳的升降从而带动提升装置的升降,整条提升装置通过张紧滚筒预紧,通过过渡滚筒保证提升装置始终往一个方向运行。其中,机架以及支腿起到了支撑和加固提升装置的作用。
6 机械传动部分的选型计算
6.1 驱动电机的选型计算
   已知整个提升装置的总重量150KG,其他重量50KG,我们取总重量为200Kg,物品移动速度为1~2r/min。
