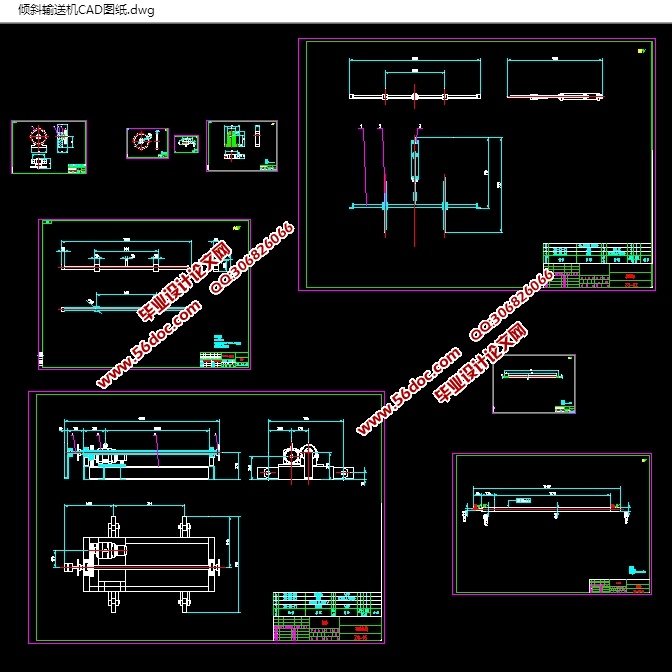

电铅阴极制造倾斜输送机设计(含CAD图,SolidWorks,STEP三维图)(论文说明书13600字,CAD图纸11张,SolidWorks三维图,STEP通用三维格式)
摘  要
     本次毕业设计是关于电铅阴极制造倾斜输送机的设计,首先对倾斜式输送机作了简单的概述;接着分析了该输送机的方案布局及工作原理,然后根据这些设计准则按照给定参数要求进行选型设计;接着对所选择的运输机各主要零部件进行了校核。电铅阴极制造倾斜输送机由驱动机构,机架,机组缸,以及链传动,滚筒传动等几个部分组成。目前,电铅阴极制造倾斜输送机正朝着长距离,高速度,低摩擦的方向发展,近年来出现的气垫式运输机就是其中的一个。在电铅阴极制造倾斜输送机的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造电铅阴极制造倾斜输送机过程中存在着很多不足。
 本次设计是关于电铅阴极制造倾斜输送机设计,通过对传统的电铅阴极制造倾斜输送机的结构进行了改进和优化,使得此种类型的倾斜输送机的使用范围更广泛,更加灵活,并且对今后的选型设计工作有一定的参考价值。
关键词:电铅阴极制造倾斜输送机 驱动机构 结构 参考价值

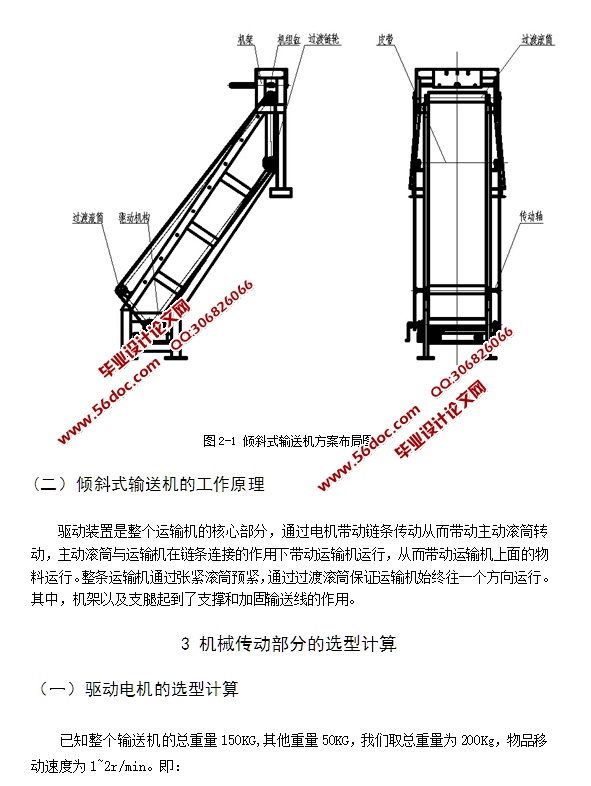

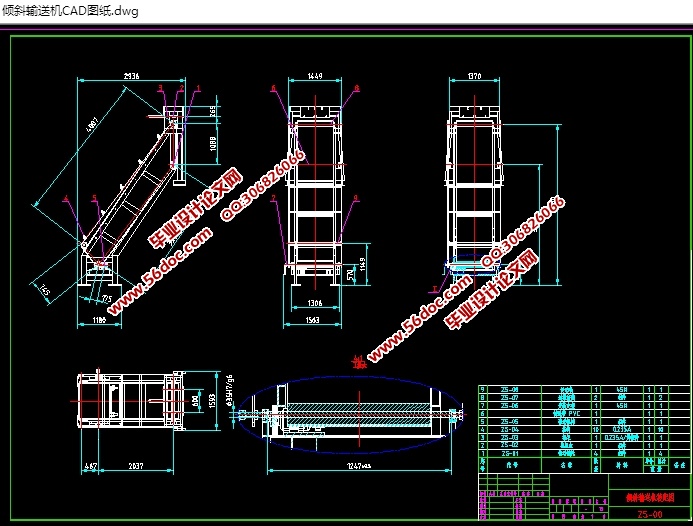

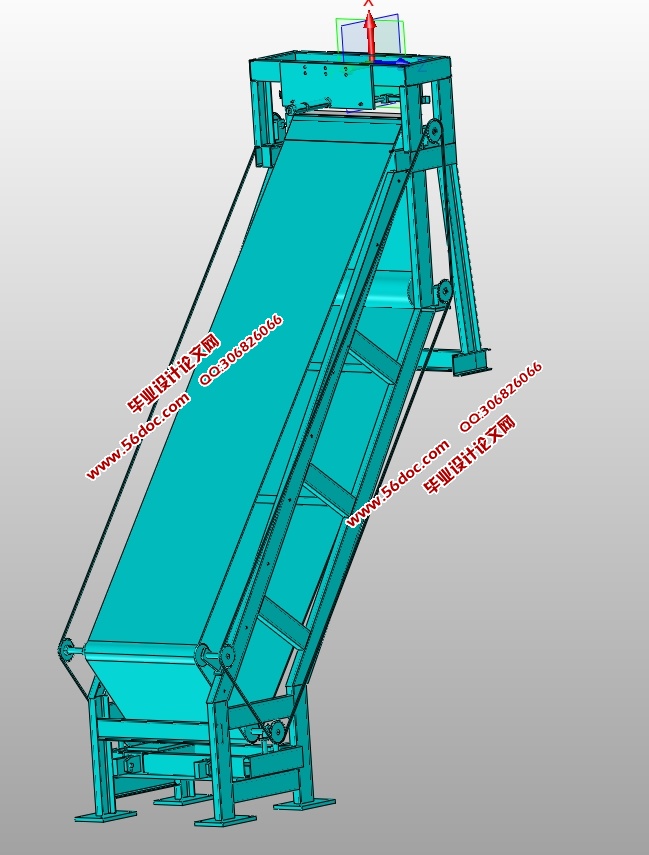

(一)倾斜式输送机的方案布局图的确定

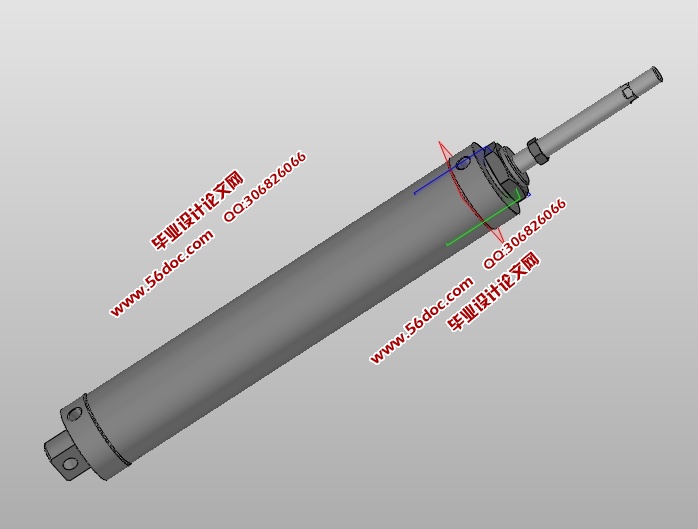

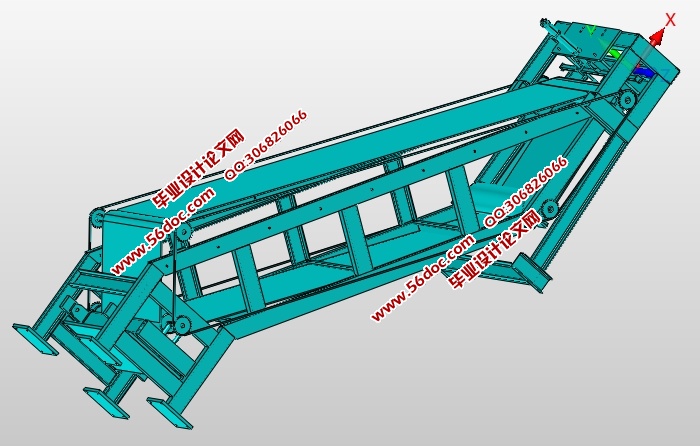

倾斜式输送机通过三相电机带动链轮传动驱动主动滚筒带动整个输送机运转,主要由驱动装置,主动滚筒,被动滚筒,过渡滚筒,机组缸,链轮传动装置以及机架等等部分组成

(二)倾斜式输送机的工作原理

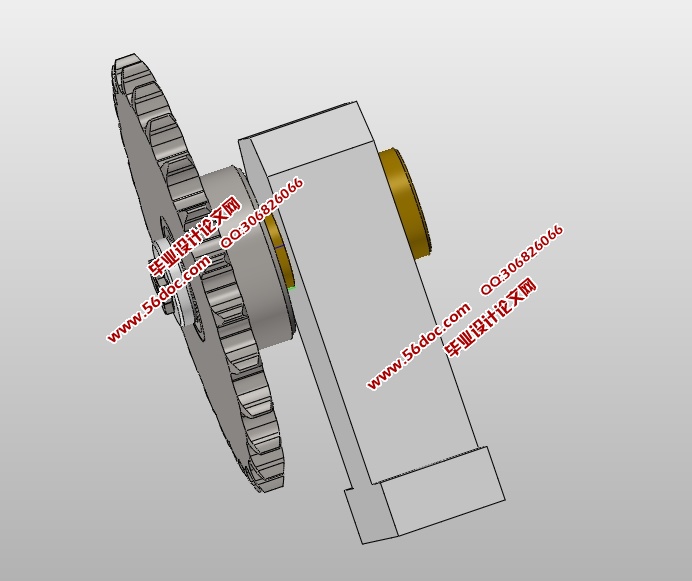

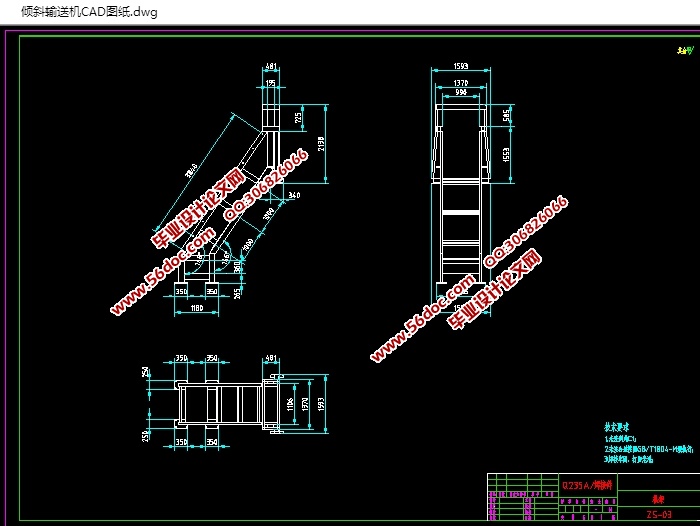

驱动装置是整个运输机的核心部分,通过电机带动链条传动从而带动主动滚筒转动,主动滚筒与运输机在链条连接的作用下带动运输机运行,从而带动运输机上面的物料运行。整条运输机通过张紧滚筒预紧,通过过渡滚筒保证运输机始终往一个方向运行。其中,机架以及支腿起到了支撑和加固输送线的作用。

(一)驱动电机的选型计算
已知整个输送机的总重量150KG,其他重量50KG,我们取总重量为200Kg,物品移动速度为1~2r/min。
