自移式液压支架结构设计(含CAD零件装配图,SolidWorks,IGS三维图)

来源:56doc.com  资料编号:5D15938 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D15938
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

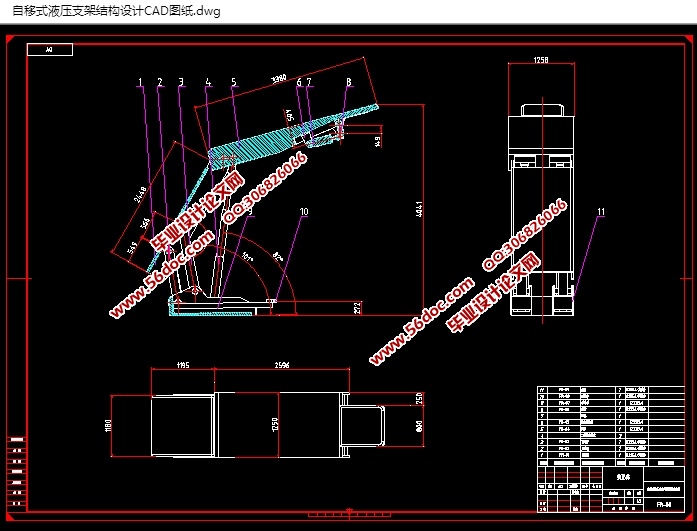

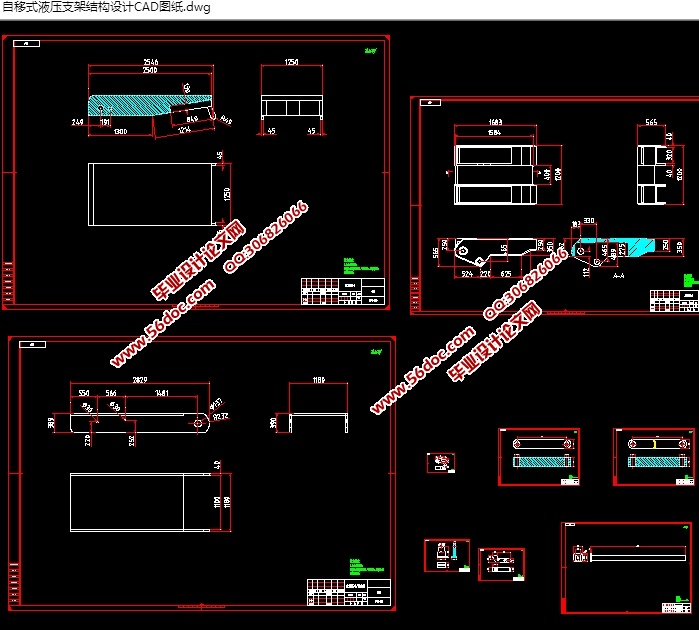

自移式液压支架结构设计(含CAD零件装配图,SolidWorks,IGS三维图)(论文说明书12900字,外文翻译,CAD图纸10张,SolidWorks三维图,IGS通用三维格式)

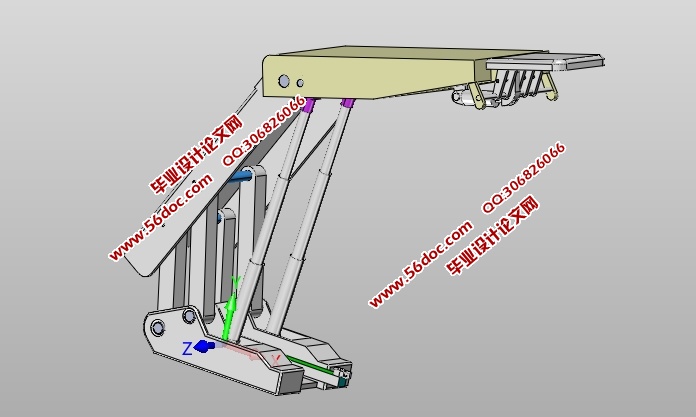

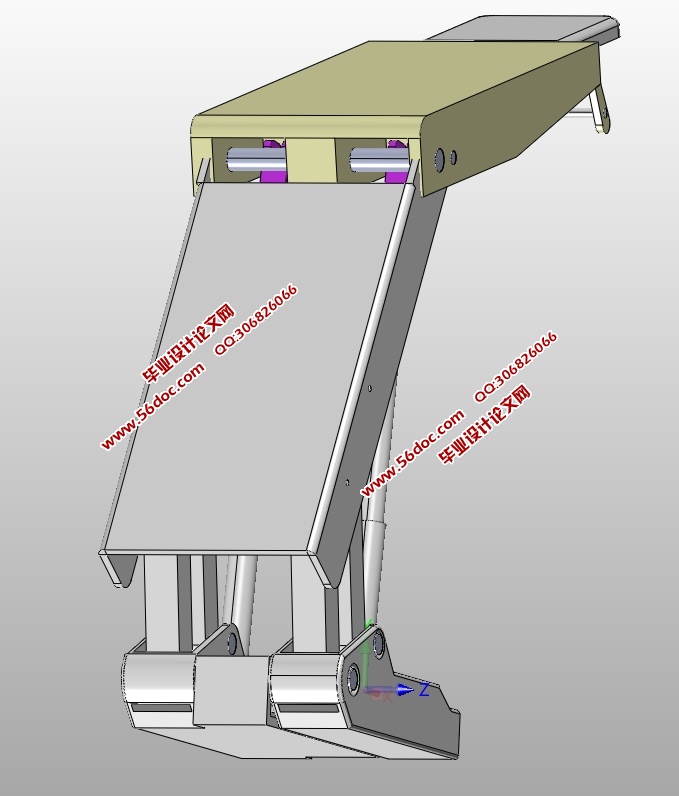

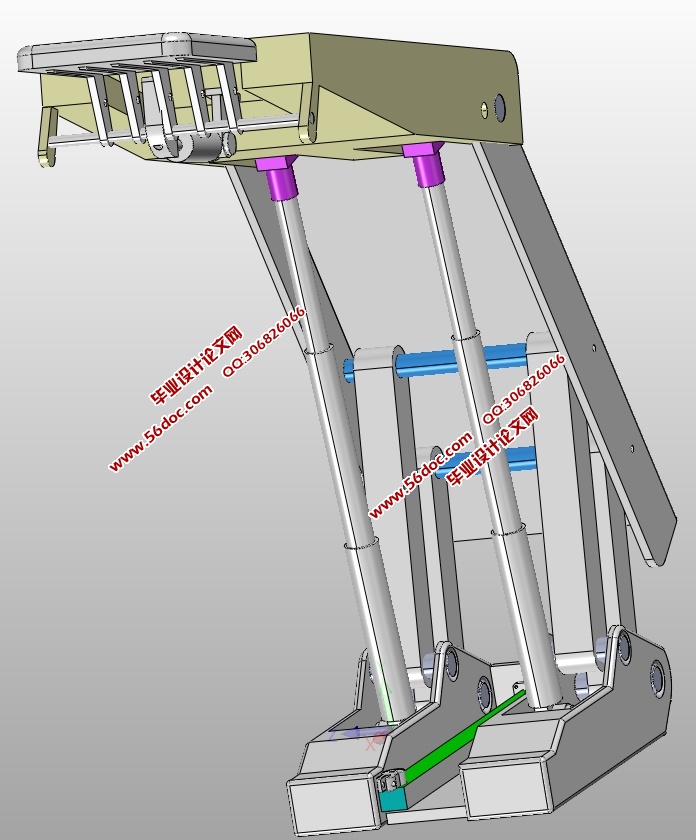

自移式液压支架的基本结构

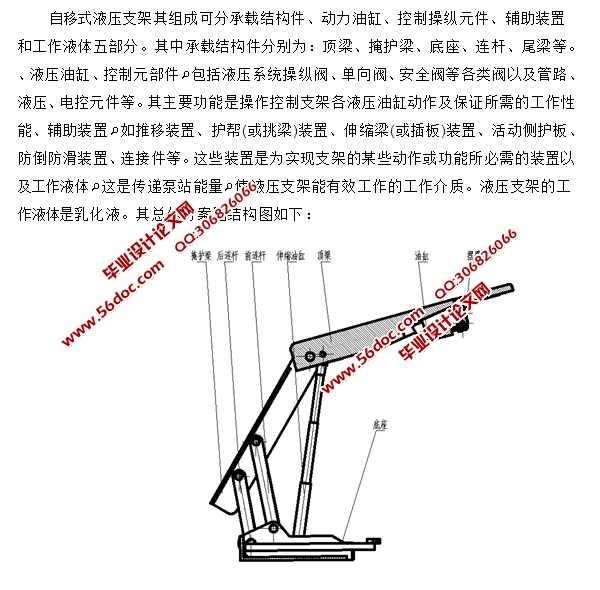

    自移式液压支架其组成可分承载结构件、动力油缸、控制操纵元件、辅助装置和工作液体五部分。其中承载结构件分别为:顶梁、掩护梁、底座、连杆、尾梁等。
、液压油缸、控制元部件包括液压系统操纵阀、单向阀、安全阀等各类阀以及管路、液压、电控元件等。其主要功能是操作控制支架各液压油缸动作及保证所需的工作性能、辅助装置如推移装置、护帮(或挑梁)装置、伸缩梁(或插板)装置、活动侧护板、防倒防滑装置、连接件等。这些装置是为实现支架的某些动作或功能所必需的装置以及工作液体这是传递泵站能量使液压支架能有效工作的工作介质。液压支架的工作液体是乳化液。

自移式液压支架的工作原理
    自移式液压支架的工作原理为:液压支架以高压液体为动力,通过各种动力油缸的伸缩,使支架完成升起、降落、行走和推移运输机等各种动作,以便支架工作面不断推进而反复支撑、前移和调整。图是一个简单的液压支架的工作系统示意图,下面按支架降柱、移架、升柱和推溜的工作过程分别加以叙述。
