10MN四柱式粉末冶金液压机本体设计(含CAD零件图装配图)

来源:56doc.com  资料编号:5D16819 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D16819
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

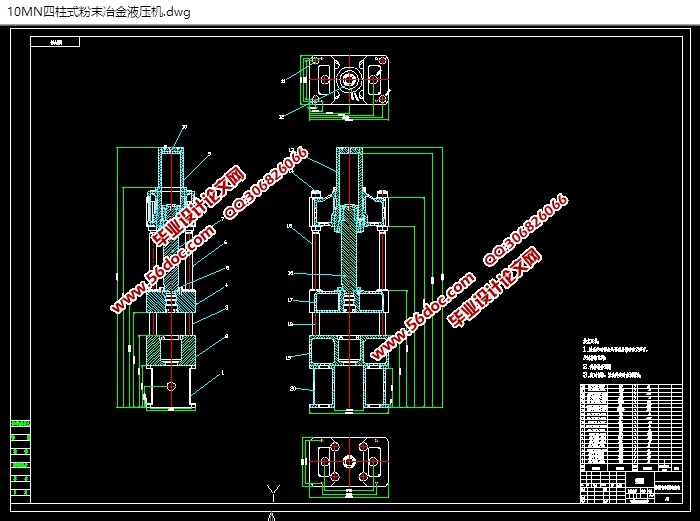

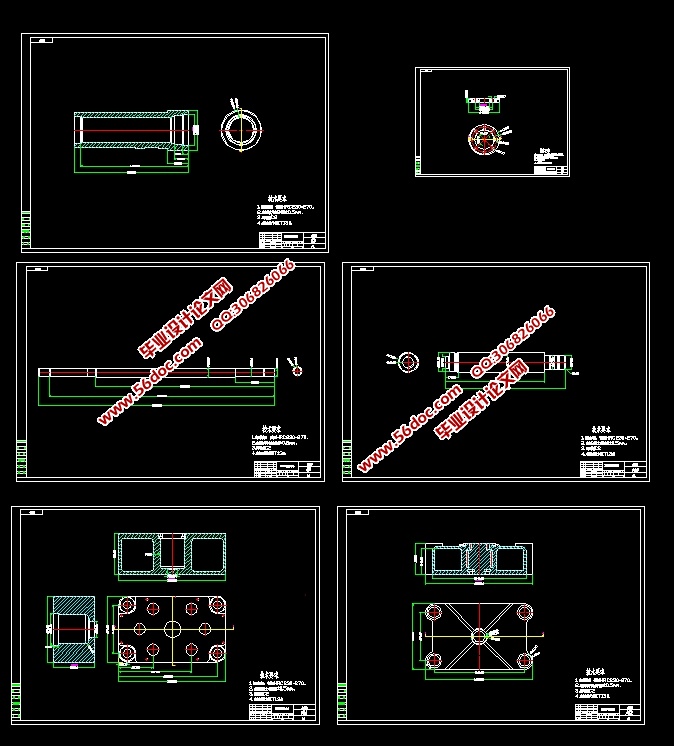

10MN四柱式粉末冶金液压机本体设计(含CAD零件图装配图)(任务书,开题报告,开题PPT,说明书12000字,CAD图纸7张)
普通式立柱10MN四柱式粉末冶金液压机本体设计结构方案的确定
    通过对10MN四柱式粉末冶金液压机本体设计的结构的认识和了解,确定了本次设计的液压机本体的总体方案。
    本次设计的是由液压驱动的QJY04-02B型普通式立柱10MN四柱式粉末冶金液压机本体设计。它的结构主要包括以下几个部分:液压装置、同步驱动装置、立柱和液压板。QJY04-02B型普通式立柱10MN四柱式粉末冶金液压机本体设计的液压机本体构的传动系统是由液压电力系统来驱动和控制的,实现导柱的上下移动。用底座作为同步装置来保持整个液压机本体的同步性。液压板与立柱内的导柱相连,当导柱上下移动时就带动液压板一起移动。

本课题的基本参数
1.公称压力: 10000KN
2.回程力: 1000KN
3.下拉力: 600KN
4.液体工作压力: 25MPa
5.滑块行程: 1250mm
6.滑块工作速度: 0-10mm/s
7.滑块空程快速下降速度: 150mm/s
8.滑块回程速度: 150mm/s
9.工作台有效尺寸(左右×前后):
1700mm×1600mm



10MN四柱式粉末冶金液压机本体设计(含CAD零件图装配图)
10MN四柱式粉末冶金液压机本体设计(含CAD零件图装配图)


目 录
第一章 绪 论    5
第二章 液压机本体的方案拟定    6
§2.1 液压机本体的基本情况    6
§2.2 10MN四柱式粉末冶金液压机本体设计的主要结构与要求    6
第三章 普通式立柱10MN四柱式粉末冶金液压机本体设计的结构设计    8
§3.1 液压装置    8
§3.2 立柱    9
第四章 普通式立柱10MN四柱式粉末冶金液压机本体设计的强刚度分析与验算    12
§4.1 普通式立柱液压机本体立柱的结构分析和验算    12
§4.1.1 主立柱的截面特性分析与计算    12
§4.1.2 主立柱的强度分析与验算    14
§4.1.3 主立柱的刚度计算    18
§4.2 液压板部分的强S度校核    18
§4.2.1 液压板部分截面特性    18
§4.2.2 液压板部分强度核算    19
§4.2.3 从液压板处考虑挠度情况    20
第五章 液压系统    22
§5.1 液压系统工作原理    22
§5.2 液压式齿轮件受压校核    22
§5.2.1 液压式齿轮件强度验算    22
§5.2.2 液压式齿轮件受压稳定性校核    22
5.2.轴的结构设计    23
5.3. 轴的强度计算    23
5.4主动齿轮轮轴的设计计算    24
5.5 传动结构及设计    25
5.6 传动轴的结构设计    28
第六章、液压设备安全装置    29
1,缓冲    29
2,行程限制器    29
3,安全开关    29
第七章、液压设备的组装要求及操作方式     30
1、液压设备的安装注意事项    30
2,液压设备的试验要求    31
结论    32
参考文献    33
致 谢    34
